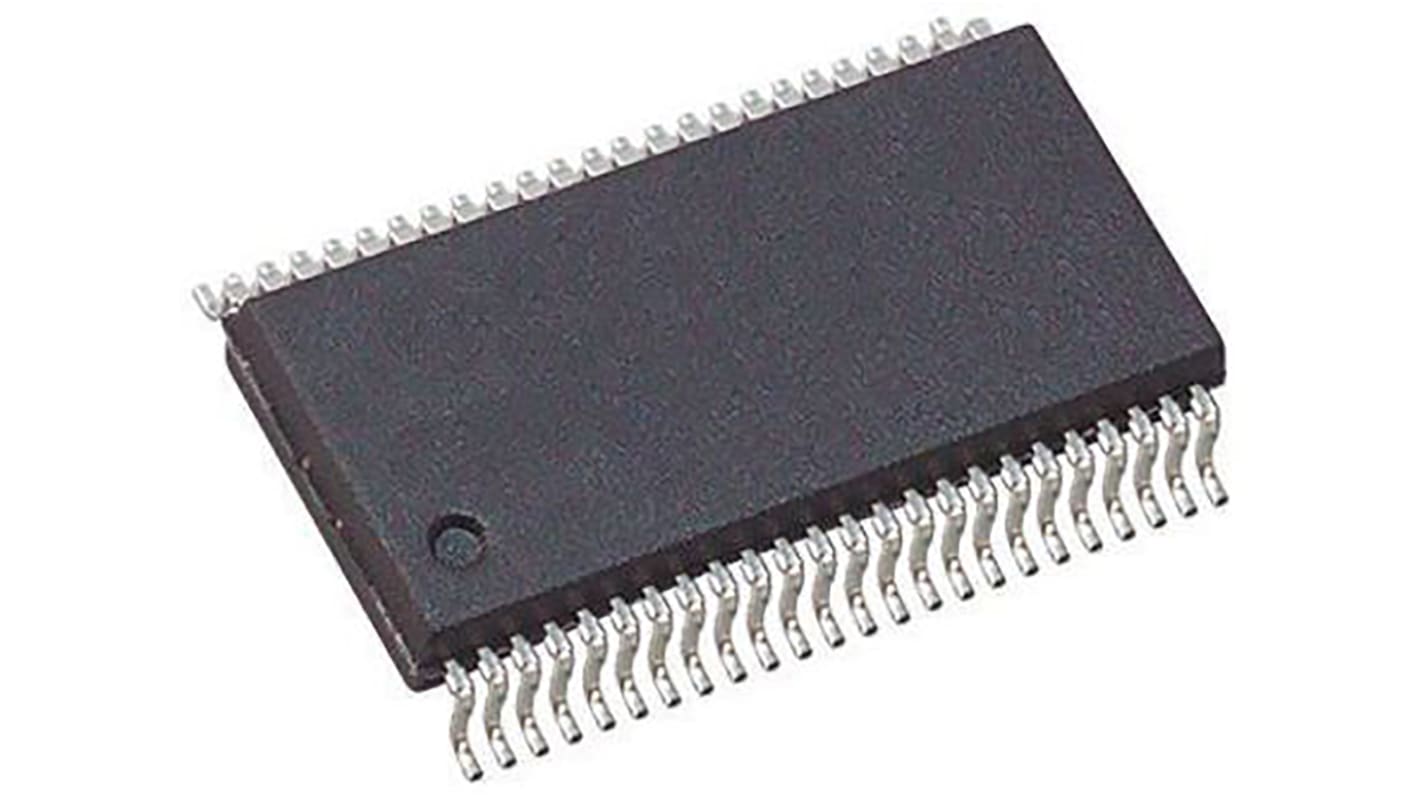

Texas Instruments Nadajnik-odbiornik magistrali Nadajnik-odbiornik magistrali 74LVC 16-Bit LVTTL Nieodwracany 48-pinowy
- Nr art. RS:
- 121-9323
- Nr części producenta:
- SN74LVC16245ADGGR
- Producent:
- Texas Instruments
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
- Nr art. RS:
- 121-9323
- Nr części producenta:
- SN74LVC16245ADGGR
- Producent:
- Texas Instruments
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Texas Instruments | |
| Typ produktu | Nadajnik-odbiornik magistrali | |
| Seria układów logicznych | 74LVC | |
| Funkcja logiczna | Nadajnik-odbiornik magistrali | |
| Liczba kanałów | 16 | |
| Biegunowość | Nieodwracany | |
| Typ montażu | Powierzchnia | |
| Typ obudowy | TSSOP | |
| Minimalne napięcie zasilania | 1.65V | |
| Liczba styków | 48 | |
| Maksymalne napięcie zasilania | 3.6V | |
| Poziom wejścia | CMOS, TTL | |
| Minimalna temperatura robocza | -40°C | |
| Maksymalny czas opóźnienia propagacji @ CL | 5ns | |
| Poziom wyjścia | LVTTL | |
| Maksymalny prąd wyjściowy wysokiego poziomu | -24mA | |
| Maksymalna temperatura robocza | 85°C | |
| Seria | SN74LVC16245A | |
| Maksymalny prąd wyjściowy niskiego poziomu | 24mA | |
| Długość | 12.6mm | |
| Wysokość | 1.05mm | |
| Normy/Zatwierdzenia | No | |
| Norma motoryzacyjna | Nie | |
| Typ wyjścia | 3 stany | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Texas Instruments | ||
Typ produktu Nadajnik-odbiornik magistrali | ||
Seria układów logicznych 74LVC | ||
Funkcja logiczna Nadajnik-odbiornik magistrali | ||
Liczba kanałów 16 | ||
Biegunowość Nieodwracany | ||
Typ montażu Powierzchnia | ||
Typ obudowy TSSOP | ||
Minimalne napięcie zasilania 1.65V | ||
Liczba styków 48 | ||
Maksymalne napięcie zasilania 3.6V | ||
Poziom wejścia CMOS, TTL | ||
Minimalna temperatura robocza -40°C | ||
Maksymalny czas opóźnienia propagacji @ CL 5ns | ||
Poziom wyjścia LVTTL | ||
Maksymalny prąd wyjściowy wysokiego poziomu -24mA | ||
Maksymalna temperatura robocza 85°C | ||
Seria SN74LVC16245A | ||
Maksymalny prąd wyjściowy niskiego poziomu 24mA | ||
Długość 12.6mm | ||
Wysokość 1.05mm | ||
Normy/Zatwierdzenia No | ||
Norma motoryzacyjna Nie | ||
Typ wyjścia 3 stany | ||
Nadajniki-odbiorniki magistrali serii 74LVC, Texas Instruments
Rodzina nadajników magistrali Texas Instruments - z rodziny 74LVC niskonapięciowych układów logicznych CMOS o niskim napięciu. Rodzina 74LVC korzysta z technologii krzemowej bramki CMOS i jest zaprojektowana do pracy z napięciem 3,3 V, co pozwala na znaczne zmniejszenie zużycia energii w porównaniu z systemami 5 V.
Napięcie robocze: 1,65 do 3,6 V.
Odporne na 5 V wejścia
Kompatybilność: Wejście LVTTL/TTL, wyjście LVCMOS
Wydajność blokady przekracza 250 mA na każdy impuls JESD 17
Ochrona przed ESD przekracza wartość JESD 22
Rodzina 74LVC
