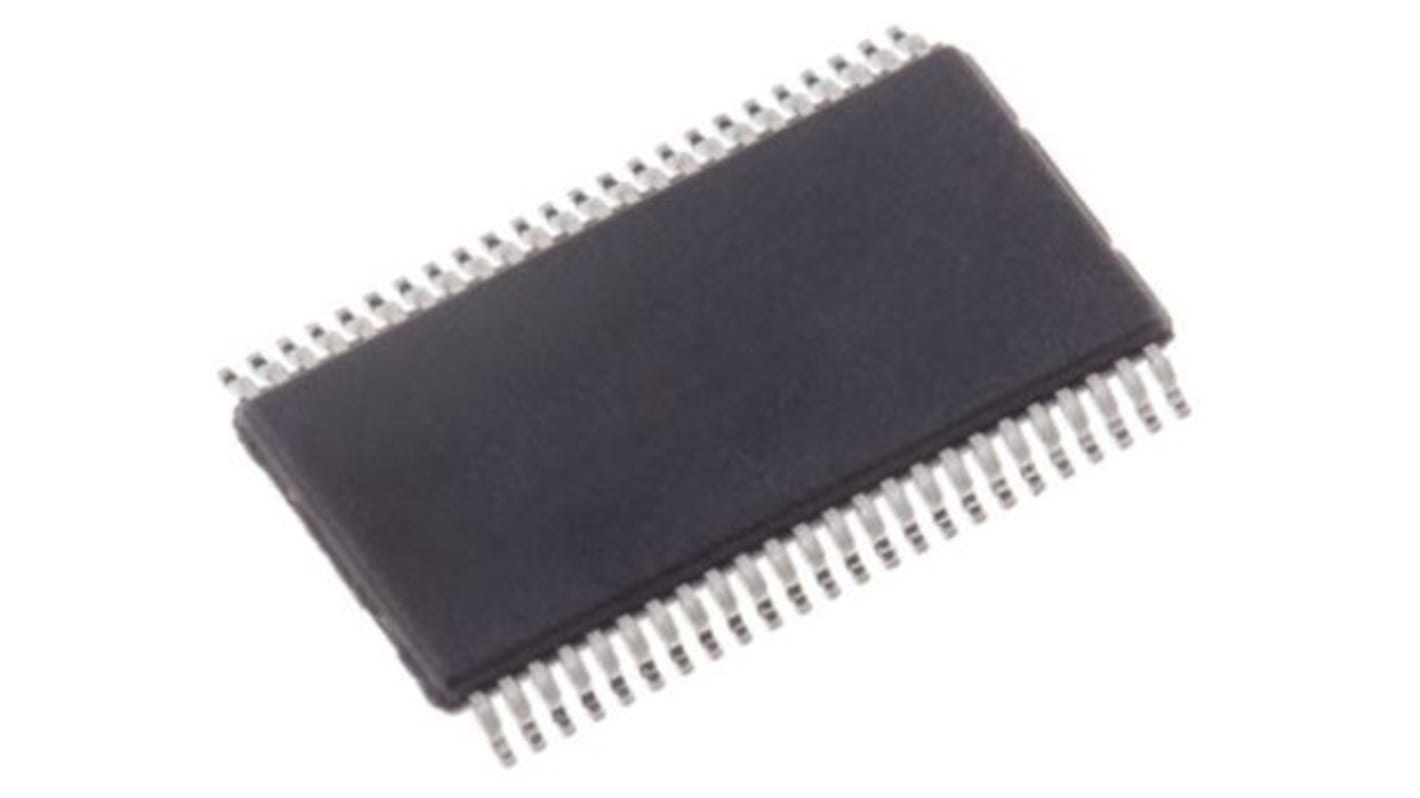

Renesas Electronics Nadajnik-odbiornik magistrali Nadajnik-odbiornik magistrali 74LVC 16-Bit 3 stany Nieodwracany
- Nr art. RS:
- 217-7922
- Nr części producenta:
- 74LVCH16245APAG
- Producent:
- Renesas Electronics
Informacje o zapasach są obecnie niedostępne
- Nr art. RS:
- 217-7922
- Nr części producenta:
- 74LVCH16245APAG
- Producent:
- Renesas Electronics
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Renesas Electronics | |
| Typ produktu | Nadajnik-odbiornik magistrali | |
| Seria układów logicznych | 74LVC | |
| Funkcja logiczna | Nadajnik-odbiornik magistrali | |
| Liczba kanałów | 16 | |
| Biegunowość | Nieodwracany | |
| Typ montażu | Powierzchnia | |
| Typ obudowy | TSSOP | |
| Liczba styków | 48 | |
| Minimalne napięcie zasilania | 3.3V | |
| Poziom wejścia | CMOS | |
| Maksymalne napięcie zasilania | 5V | |
| Minimalna temperatura robocza | -45°C | |
| Poziom wyjścia | 3 stany | |
| Maksymalny czas opóźnienia propagacji @ CL | 4.7ns | |
| Maksymalna temperatura robocza | 85°C | |
| Maksymalny prąd wyjściowy wysokiego poziomu | 10μA | |
| Długość | 12.5mm | |
| Seria | 74LVCH16245 | |
| Wysokość | 1mm | |
| Normy/Zatwierdzenia | No | |
| Maksymalny prąd wyjściowy niskiego poziomu | -10μA | |
| Typ wyjścia | 3 stany | |
| Norma motoryzacyjna | Nie | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Renesas Electronics | ||
Typ produktu Nadajnik-odbiornik magistrali | ||
Seria układów logicznych 74LVC | ||
Funkcja logiczna Nadajnik-odbiornik magistrali | ||
Liczba kanałów 16 | ||
Biegunowość Nieodwracany | ||
Typ montażu Powierzchnia | ||
Typ obudowy TSSOP | ||
Liczba styków 48 | ||
Minimalne napięcie zasilania 3.3V | ||
Poziom wejścia CMOS | ||
Maksymalne napięcie zasilania 5V | ||
Minimalna temperatura robocza -45°C | ||
Poziom wyjścia 3 stany | ||
Maksymalny czas opóźnienia propagacji @ CL 4.7ns | ||
Maksymalna temperatura robocza 85°C | ||
Maksymalny prąd wyjściowy wysokiego poziomu 10μA | ||
Długość 12.5mm | ||
Seria 74LVCH16245 | ||
Wysokość 1mm | ||
Normy/Zatwierdzenia No | ||
Maksymalny prąd wyjściowy niskiego poziomu -10μA | ||
Typ wyjścia 3 stany | ||
Norma motoryzacyjna Nie | ||
16-bitowy transceiver magistrali Renesas Electronics 74LVCH16245A o dużej szybkości i małej mocy idealnie nadaje się do asynchronicznej komunikacji między dwoma magistratami. To urządzenie może działać jako dwa niezależne 8-bitowe transceivery lub jeden 16-bitowy transceiver. Wszystkie piny mogą być napędzane z urządzeń 3.3V lub 5V, co pozwala na wykorzystanie tego urządzenia jako translatora w mieszanym systemie zasilania 3.3V/5V. Model 74LVCH16245A jest wyposażony w „magistrale hold”, które zapobiegają swobodnym wejściom i eliminują konieczność stosowania rezystorów przyciągających. 74LVCH16245A działa od -40C do +85C
VCC = 3,3 V ± 0,3 V, zakres normalny
VCC = 2,7 V do 3,6 V, rozszerzony zakres
Poziomy mocy CMOS (statyczna 0.4 uW stand.)
Wszystkie wejścia, wyjścia i wejścia/wyjścia są odporne na napięcie 5 V.
Dostępne w 48-stykowych pakietach SSSOP i TSSOP
