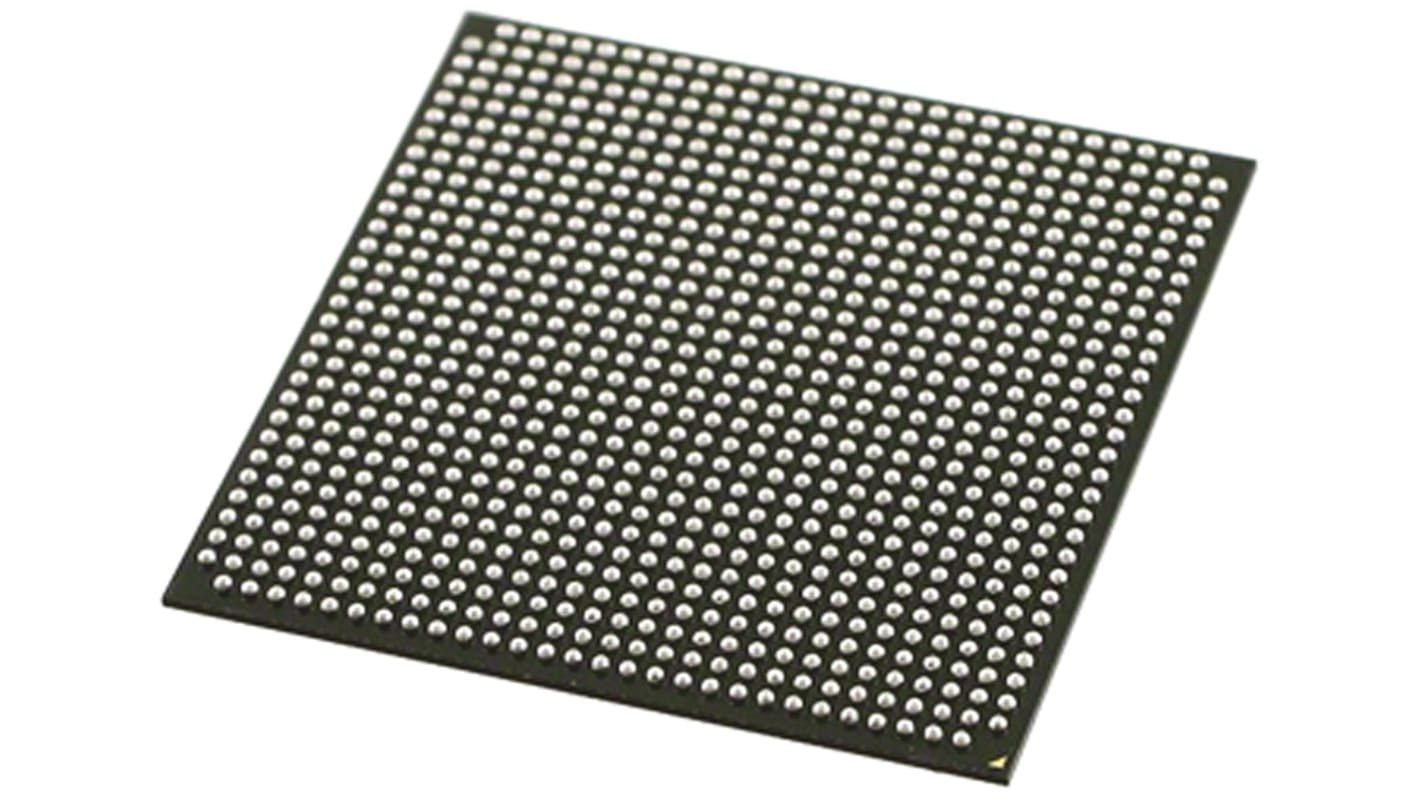

Układ programowalnej macierzy bramek (FPGA) 5CSXFC5D6F31C8N Cyclone V SX, 896-Pin, 85000-CLB, 4450K, 1,07 →
- Nr art. RS:
- 830-3578
- Nr części producenta:
- 5CSXFC5D6F31C8N
- Producent:
- Altera
Przy zakupie hurtowym dostępna zniżka
Suma częściowa (1 sztuka)*
785,63 zł
(bez VAT)
966,32 zł
(z VAT)
Informacje o zapasach są obecnie niedostępne - Sprawdź ponownie później
Produkty | Za jednostkę |
|---|---|
| 1 - 9 | 785,63 zł |
| 10 - 19 | 765,49 zł |
| 20 + | 746,35 zł |
*cena orientacyjna
- Nr art. RS:
- 830-3578
- Nr części producenta:
- 5CSXFC5D6F31C8N
- Producent:
- Altera
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Altera | |
| Rodzina układów | Cyclone V SX | |
| Liczba bramek logicznych | 85000 | |
| Liczba komórek logicznych | 85000 | |
| Liczba jednostek logicznych | 32075 | |
| Przydzielony procesor DSP | Tak | |
| Liczba rejestrów | 128300 | |
| Liczba krotników | 174 (18 x 18) | |
| Typ montażu | Montaż powierzchniowy | |
| Typ opakowania | FBGA | |
| Liczba styków | 896 | |
| Liczba bitów pamięci RAM | 4450K | |
| Długość | 31mm | |
| Minimalna temperatura robocza | 0°C | |
| Szerokość | 31mm | |
| Maksymalne robocze napięcie zasilania | 1,13 V | |
| Maksymalna temperatura robocza | +85°C | |
| Minimalne robocze napięcie zasilania | 1,07 V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Altera | ||
Rodzina układów Cyclone V SX | ||
Liczba bramek logicznych 85000 | ||
Liczba komórek logicznych 85000 | ||
Liczba jednostek logicznych 32075 | ||
Przydzielony procesor DSP Tak | ||
Liczba rejestrów 128300 | ||
Liczba krotników 174 (18 x 18) | ||
Typ montażu Montaż powierzchniowy | ||
Typ opakowania FBGA | ||
Liczba styków 896 | ||
Liczba bitów pamięci RAM 4450K | ||
Długość 31mm | ||
Minimalna temperatura robocza 0°C | ||
Szerokość 31mm | ||
Maksymalne robocze napięcie zasilania 1,13 V | ||
Maksymalna temperatura robocza +85°C | ||
Minimalne robocze napięcie zasilania 1,07 V | ||
Cyclone FPGA Altera
.
FPGA to urządzenie półprzewodnikowe składające się z Matrix Configurable Logic Blocks (CLB) połączonych przez programowalne łączniki. Użytkownik określa te połączenia poprzez programowanie SRAM. CLB może być prosty (ORAZ, LUB Gates, itp.) lub złożony (blok pamięci RAM). Układ FPGA umożliwia wprowadzanie zmian w konstrukcji nawet po przylutowaniu urządzenia do płytki drukowanej.
