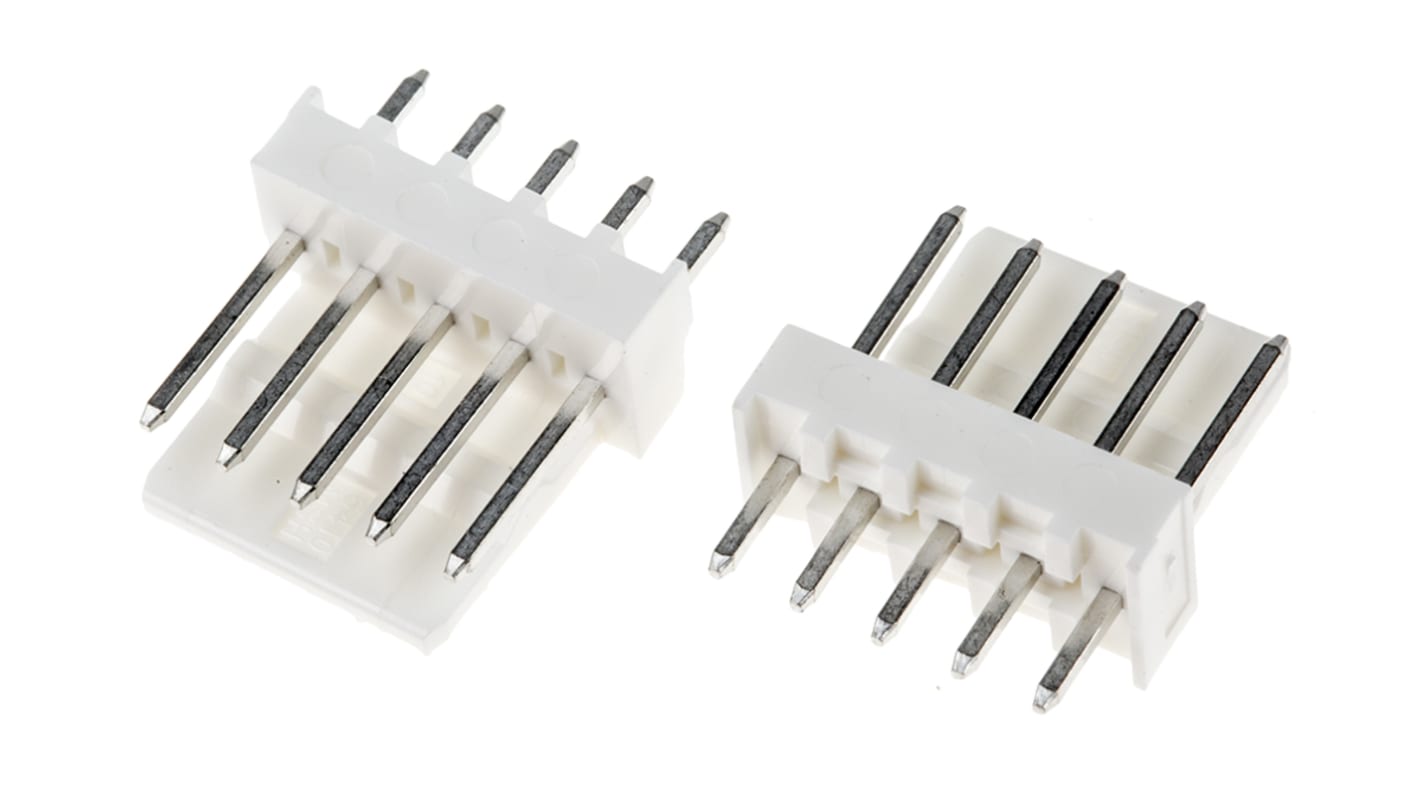

Złącze szpilkowe 5-pinowe KK 254 raster: 2.54 mm Prosty 1-rzędowe Molex Otwór przelotowy 250 V Bez osłony

Zobacz wszystkie Gniazda do PCB
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 opakowanie po 10 sztuk/i)*

14,79 zł

(bez VAT)

18,19 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Liczba sztuk gotowa do wysyłki: 370
  • Dodatkowe 4430 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
Za Opakowanie*
10 - 1901,479 zł14,79 zł
200 - 7401,254 zł12,54 zł
750 - 29901,22 zł12,20 zł
3000 - 59901,19 zł11,90 zł
6000 +1,156 zł11,56 zł

*cena orientacyjna

Rodzaj opakowania:
Nr art. RS:
483-8499
Nr części producenta:
22-27-2051
Producent:
Molex
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Molex

Typ produktu

Złącze szpilkowe

Seria

KK 254

Natężenie

4A

Rozstaw Żył

2.54mm

Liczba styków

5

Materiał obudowy

Nylon

Liczba rzędów

1

Orientacja

Prosty

W osłonie/Bez osłony

Bez osłony

Typ montażu

Otwór przelotowy

System złączy

Przewód-płytka

Materiał styków

Mosiądz

Pokrycie styku

Cyna

Minimalna temperatura robocza

-40°C

Typ zakończenia

Lutowie

Rozstaw rzędów

2.54mm

Długość styku do łączenia z płytką drukowaną

3.56mm

Rodzaj styku

Męski

Maksymalna temperatura robocza

105°C

Długość styku połączeniowego

2.54mm

Normy/Zatwierdzenia

No

Napięcie

250 V

Distrelec Product Id

304-42-596

Złącze styków Molex, styki z cynowanego mosiądzu, ognioodporne - seria KK 254 - 22-27-2051


Użyj tego złącza stykowego firmy Molex do tworzenia bezpiecznych punktów połączenia elektrycznego na płytce drukowanej. Jego pięć obwodów oznacza, że można podłączyć wiele urządzeń przy użyciu jednego urządzenia, co pozwala zaoszczędzić czas i optymalnie wykorzystać miejsce na płytce. Dzięki blokadzie tarcia masz pewność bezpiecznego zatrzymania po połączeniu z kompatybilną częścią. Ze względu na bezpieczeństwo ten złącze styków jest ognioodporny, więc jest mało prawdopodobne, aby przyczyniał się do rozprzestrzeniania się pożaru.

Cechy i zalety


• Niski poziom halogenów, dzięki czemu uwalnia minimalne toksyczne opary podczas ogrzewania

• Nieprzewodzący nylonowy korpus eliminuje ryzyko porażenia prądem elektrycznym

• Styki cynowane o niskiej rezystancji zapewniają niezawodną wysoką przewodność

Zastosowania


• Ośrodki bezpieczeństwa

• Przemysł transportowy

• Produkcja elektroniki

• Automatyka przemysłowa

Jak podłączyć ten złącze stykowe do płytki obwodu drukowanego?


Złącze jest wyposażone w końcówki PC, które umożliwiają łatwe lutowanie go do płytki obwodu.

Złącza Molex KK 2,54 mm z blokadą prostą, seria 6410


Molex KK 254 przewody PCB do pionowych złączy z blokadą tarcia prostego zapewniają pewne mocowanie po połączeniu, dzięki czemu idealnie nadają się do pracy w środowiskach o wysokim poziomie wibracji. Obudowy tych złączy KK z kablem 2,54 mm do złączy PCB są wykonane z czerwonego nylonu UL 94V-0, a styki wykonane są z mosiądzu platerowanego. Te hedery serii KK 6410 o szerokości 2,54 mm są wyposażone w obudowy terminal z serii 2695 i 6471 z rampami blokującymi i obudowami wysokociśnieniowymi serii 7880.

Approvals

UL (E29179) i CSA (LR 19980)
