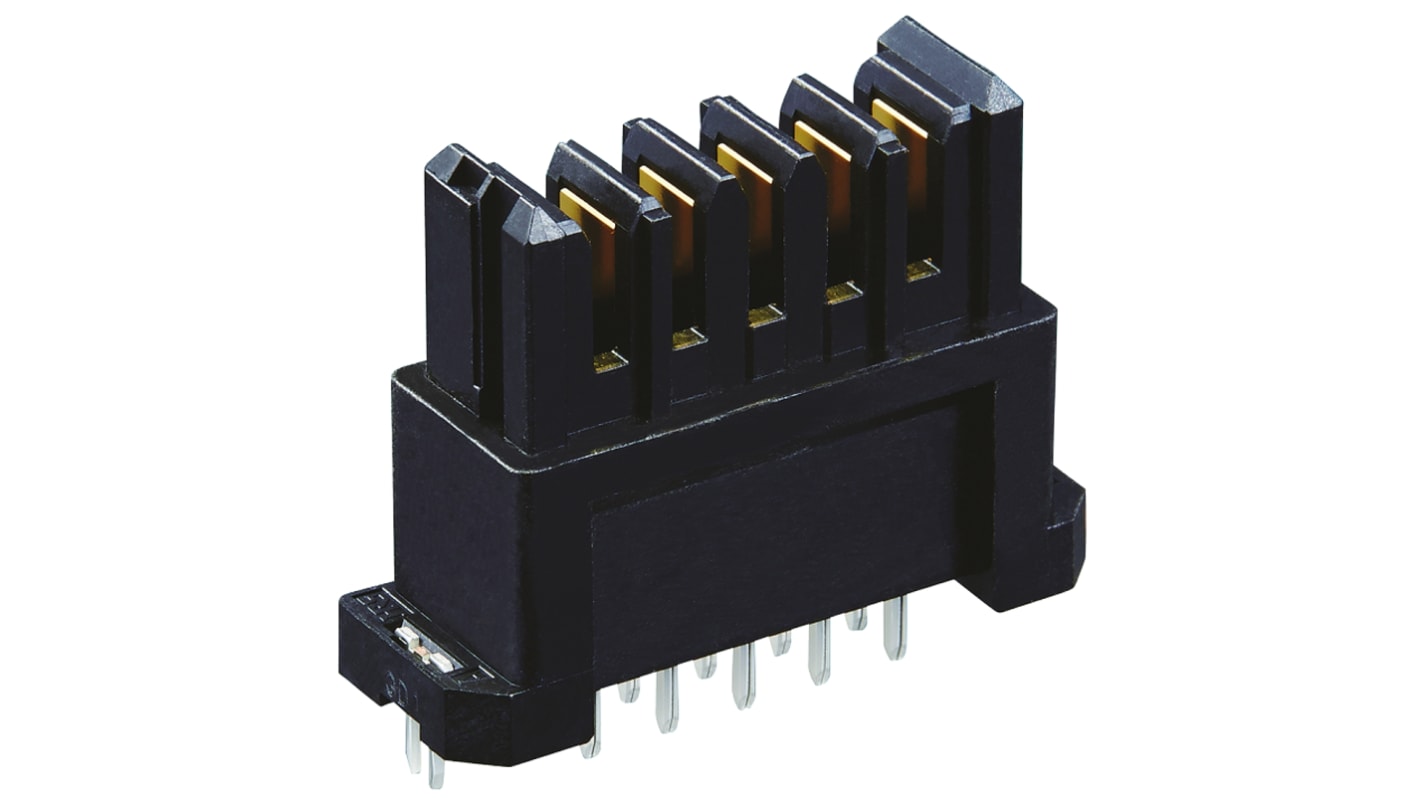

Wtyk PCB 3-pinowe raster: 3.81mm -rzędowe Hirose Przewlekany 10.0A 250.0 V.

FunctionMAX FX30B 3,81 mm złącze typu płytka-płytka z unikalną, pływającą strukturą, która pochłania błędy podczas montażu w aplikacjach, w których używa się wielu złączy kaskadowych. Styki modułu zaprojektowano tak, aby zapewnić pewien luz w przypadku dopasowania +0,3 mm w kierunkach XY i 1 mm w kierunku Z. Pływak kontaktuje się ze sobą w osi X i Y, a także niweluje błędy niedopasowania, zapewniając bezpieczne i dokładne dopasowanie. Ta funkcja pływająca eliminuje również naprężenia powodowane przez błędy montażu uniemożliwiające pękanie lutów i konieczność przeprowadzania przeróbek naprawczych. Duże pasujące prowadnice po obu stronach hedera FX30B są zaczepione o żebra gniazda, co zapewnia pewne połączenie. Te wytłaczane prowadnice umożliwiają również ruch wyrównujący ±1,3 mm w kierunkach XY, ułatwiając współpracę i zapobiegając nieprawidłowemu wprowadzeniu. Dodatkowe sześć klawiszy na powierzchni współpracującej złączy FX20 pomaga również zapobiec odwrotnemu włożeniu. Po obu stronach tych złącz FX30B znajdują się metalowe łączniki, które zapewniają solidne i pewne mocowanie do płytki drukowanej. Te metalowe łączniki zapewniają również odporność na odkształcenia w kierunku podnoszenia, opuszczania, lewej i prawej strony. Styki tych złączy FX30B mają dużą pojemność prądową 13-17 A na styk. Gniazda FX20 posiadają pozłacane styki i wielopunktową strukturę z czterema niezależnymi punktami styku zwiększającą niezawodność kontaktu. Te złącza FX30B do płyty mają dwustopniową sekwencję stykową, która powoduje niską siłę wciągania/wyjmowania.

• Ruchomy kształt, pochłaniający niewspółosiowość montażu
• Konstrukcja samonastawna i samonaprowadzająca
• Mocne metalowe łączniki do płytek drukowanych
• Struktura kontaktu wielopunktowego w celu zwiększenia niezawodności instalacji elektrycznej
• 13 do 17A aktualna pojemność na styk
• efektywna długość połączenia 2 mm zapewnia wysoką niezawodność kontaktu
• Niska siła wprowadzania/ekstrakcji

• Sprzęt radiowy
• Moduły nadawczo-odbiorcze stacji bazowej
• Sprzęt przemysłowy
• Przyrządy pomiarowe
• Urządzenia medyczne
• Projektory

Złącza hirose FX30B 3,81 mm typu płytka-płytka
