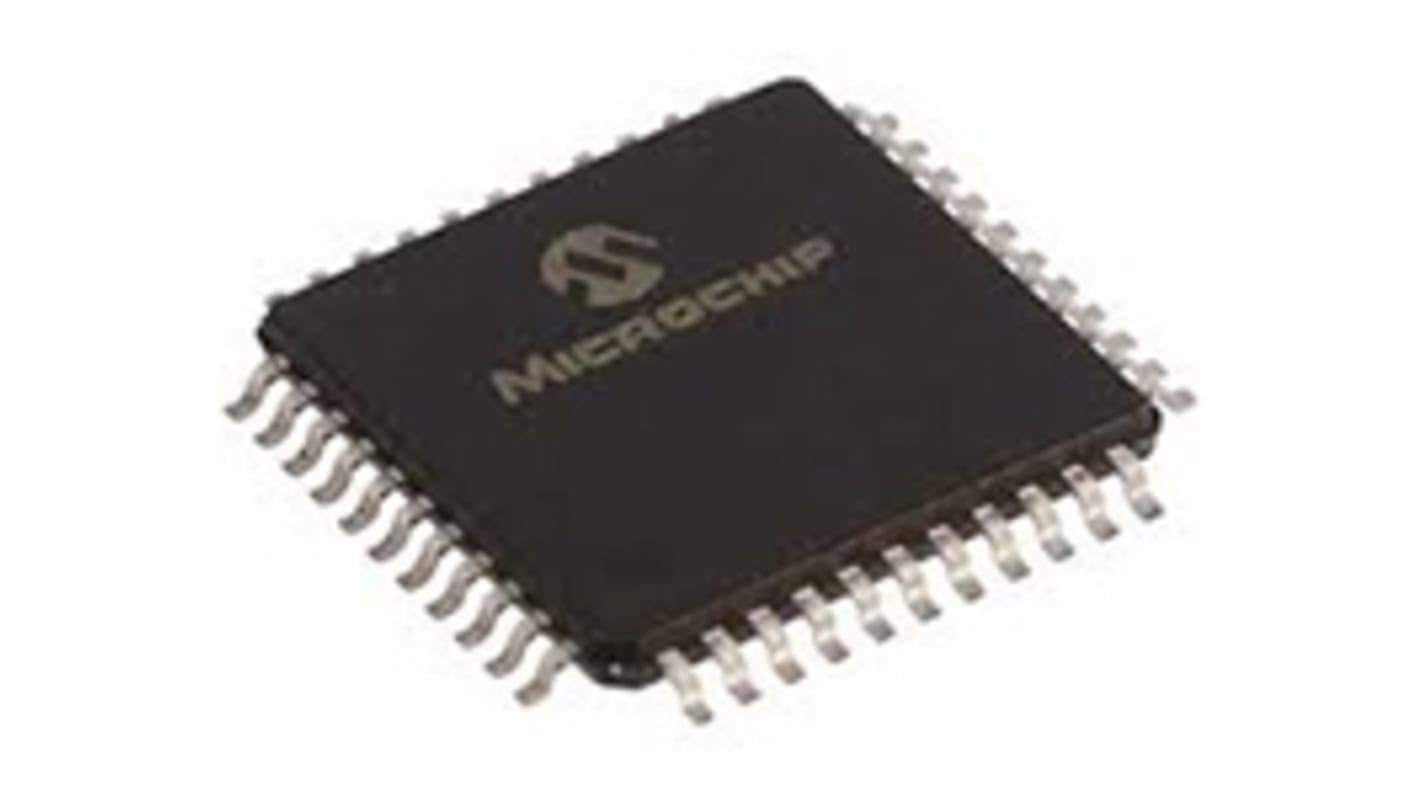

Mikrokontroler Microchip PIC16F TQFP 44-pinowy Montaż powierzchniowy PIC 14 kB, 256 B 8bit CAN: 20MHz RAM:352 B

Rodzina mikrokontrolerów PIC16F firmy Microchip to 8-bitowe mikrokontrolery wyposażone w architekturę PIC® Microchip, które mogą być stosowane w różnych opcjach pin i paczki, od oszczędnych urządzeń 14-stykowych po bogate w funkcje urządzenia 64-stykowe. Urządzenia z architekturą Baseline, MidRange lub Enhanced MidRange są dostępne z wieloma różnymi kombinacjami urządzeń peryferyjnych, co zapewnia projektantom elastyczność i wybór dla ich aplikacji.

Rodzina mikrokontrolerów PIC16F913/914/916/917/946 opiera się na rdzeniu Microchip klasy średniej z 8-poziomowym zespołem sprzętu i 35 instrukcjami. Te mikrokontrolery zapewniają do 5 MIPS, do 14 Kbajtów pamięci programowej, do 352 bajtów pamięci RAM i EEPROM 256 bajtów. Na płycie jest konfigurowalny oscylator ustawiony fabrycznie z dokładnością ±1%.

Maks. 20 MHz Szybkość procesora
35 instrukcji
8-poziomowy stos sprzętu
Oscylator wewnętrzny 8 MHz - zakres możliwych do wyboru sygnału wyjściowego od 8 MHz do 31 kHz
24 piny we/wy - modele PIC16F913/916
35 pinów I/O - modele PIC16F914/917
53 Piny we/wy - tylko model PIC16F946
Reset z włączeniem zasilania (POR)
Reset przy spadku napięcia (BOR)
Wyłącznik czasowy zasilania (PWRT)
Zegar rozruchu oscylatora (OST)
Timer kontrolny (WDT)
Programowalna detekcja niskiego napięcia (PLVD)
Szeregowe programowanie wewnątrzukładowe (ICSP)
Debugowanie wewnątrzukładowe (ICD)

Moduł wyświetlacza ciekłokrystalicznego (LCD) - PIC16F913/916 60 segmentów, PIC16F914/917 96 segmentów, PIC16F946 168 segmentów
10-bitowy przetwornik analogowo-cyfrowy (ADC) - 5-kanałowy przetwornik PIC16F913/916, 8-kanałowy PIC16F914/917/946
Przechwytywanie, porównanie, moduł PWM (CCP) - moduł PIC16F913/916 x 1, moduły PIC16F914/917/946 x 2
Dwóch komparatorów
Dwa 8-bitowe timery
Jeden 16-bitowy zegar
Synchroniczny port szeregowy (SSP) z I2C.
Adresowalny uniwersalny synchroniczny nadajnik odbiorczy (AUSART)
