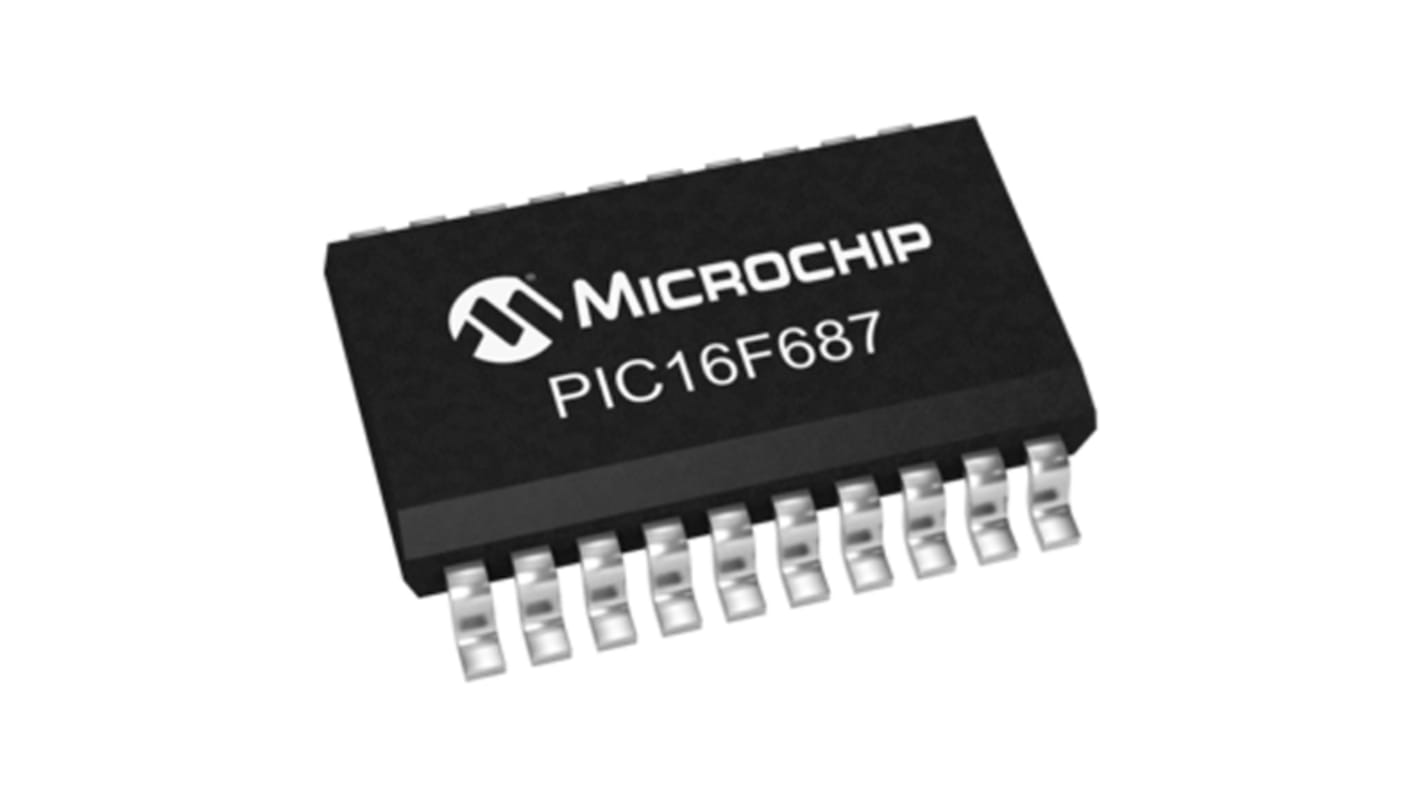

Mikrokontroler Microchip PIC16F687-I/SO PIC16F SOIC 20-pinowy Powierzchnia PIC 8 bit 20 MHz, 128 bit RAM Flash, 1.8 V
- Nr art. RS:
- 400-564
- Nr części producenta:
- PIC16F687-I/SO
- Producent:
- Microchip
Suma częściowa (1 opakowanie po 5 sztuk/i)*
50,76 zł
(bez VAT)
62,44 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- Dodatkowe 40 szt. dostępne od 02 listopada 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 5 + | 10,152 zł | 50,76 zł |
*cena orientacyjna
- Nr art. RS:
- 400-564
- Nr części producenta:
- PIC16F687-I/SO
- Producent:
- Microchip
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Microchip | |
| Typ produktu | Mikrokontroler | |
| Seria | PIC16F | |
| Typ obudowy | SOIC | |
| Typ montażu | Powierzchnia | |
| Liczba styków | 20 | |
| Rdzeń procesora | PIC | |
| Szerokość magistrali danych | 8bit | |
| Rozmiar pamięci programów | 3.5kB | |
| Maksymalna częstotliwość zegara | 20MHz | |
| Wielkość pamięci RAM | 128bit | |
| Maksymalne napięcie zasilania | 5.5V | |
| Maksymalny rozmiar pamięci rozszerzonej | 8bit | |
| Liczba programów we/wy | 36 | |
| Maksymalna strata mocy Pd | 800mW | |
| Komparatory analogowe | 2 | |
| Minimalna temperatura robocza | -40°C | |
| DAC | 1 x 5 Bit | |
| Maksymalna temperatura robocza | 85°C | |
| Wysokość | 2.35mm | |
| Szerokość | 7.5mm | |
| Długość | 12.8mm | |
| Normy/Zatwierdzenia | RoHS | |
| Minimalne napięcie zasilania | 1.8V | |
| Typ pamięci programu | Flash, | |
| Przetworniki A/C | 12 x 10 Bit | |
| Liczba zegarów | 2 | |
| Norma motoryzacyjna | Nie | |
| Architektura zestawu instrukcji | RISC | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Microchip | ||
Typ produktu Mikrokontroler | ||
Seria PIC16F | ||
Typ obudowy SOIC | ||
Typ montażu Powierzchnia | ||
Liczba styków 20 | ||
Rdzeń procesora PIC | ||
Szerokość magistrali danych 8bit | ||
Rozmiar pamięci programów 3.5kB | ||
Maksymalna częstotliwość zegara 20MHz | ||
Wielkość pamięci RAM 128bit | ||
Maksymalne napięcie zasilania 5.5V | ||
Maksymalny rozmiar pamięci rozszerzonej 8bit | ||
Liczba programów we/wy 36 | ||
Maksymalna strata mocy Pd 800mW | ||
Komparatory analogowe 2 | ||
Minimalna temperatura robocza -40°C | ||
DAC 1 x 5 Bit | ||
Maksymalna temperatura robocza 85°C | ||
Wysokość 2.35mm | ||
Szerokość 7.5mm | ||
Długość 12.8mm | ||
Normy/Zatwierdzenia RoHS | ||
Minimalne napięcie zasilania 1.8V | ||
Typ pamięci programu Flash, | ||
Przetworniki A/C 12 x 10 Bit | ||
Liczba zegarów 2 | ||
Norma motoryzacyjna Nie | ||
Architektura zestawu instrukcji RISC | ||
8-bitowe mikrokontrolery Flash PIC16F631/677/685/687/689/690
Rodzina mikrokontrolerów PIC16F firmy Microchip to 8-bitowe mikrokontrolery wyposażone w architekturę PIC® Microchip, które mogą być stosowane w różnych opcjach pin i paczki, od oszczędnych urządzeń 14-stykowych po bogate w funkcje urządzenia 64-stykowe. Urządzenia z architekturą Baseline, MidRange lub Enhanced MidRange są dostępne z wieloma różnymi kombinacjami urządzeń peryferyjnych, co zapewnia projektantom elastyczność i wybór dla ich aplikacji.
Rodzina mikrokontrolerów PIC16F631/677/685/687/689/690 jest oparta na rdzeniu Microchip klasy średniej z 8-poziomowym, głębokim blokiem elementów sprzętowych i 35 instrukcji. Te mikrokontrolery zapewniają do 5 MIPS, do 7 kilobajtów pamięci programowej, do 256 bajtów pamięci RAM i danych EEPROM o wielkości do 256 bajtów. Na płycie jest konfigurowalny oscylator ustawiony fabrycznie z dokładnością ±1%.
Funkcje mikrokontrolera
Maks. 20 MHz Szybkość procesora
35 instrukcji
8-poziomowy stos sprzętu
Oscylator wewnętrzny 8 MHz - zakres częstotliwości do wyboru od 8 MHz do 32 kHz
18-stykowe wejście/wyjście
Reset z włączeniem zasilania (POR)
Wyłącznik czasowy zasilania (PWRT)
Zegar rozruchu oscylatora (OST)
Reset przy spadku napięcia (BOR)
Timer kontrolny (WDT)
Szeregowe programowanie wewnątrzukładowe (ICSP)
Urządzenia peryferyjne
12-kanałowy 10-bitowy przetwornik analogowo-cyfrowy (ADC) - tylko modele PIC16F677/685/687/689/690
Dwóch komparatorów
8-bitowy zegar programowany - modele x 1 PIC16F631/677/687/689, modele x 2 PIC16F685/690
Jeden 16-bitowy zegar
Rozszerzony zapis, porównanie, moduł PWM - tylko modele PIC16F685/690
Synchroniczny port szeregowy (SSP) - tylko modele PIC16F677/687/689/690
Rozszerzony uniwersalny synchroniczny synchroniczny nadajnik odbiorczy (EUSART) - tylko modele PIC16F687/689/690
