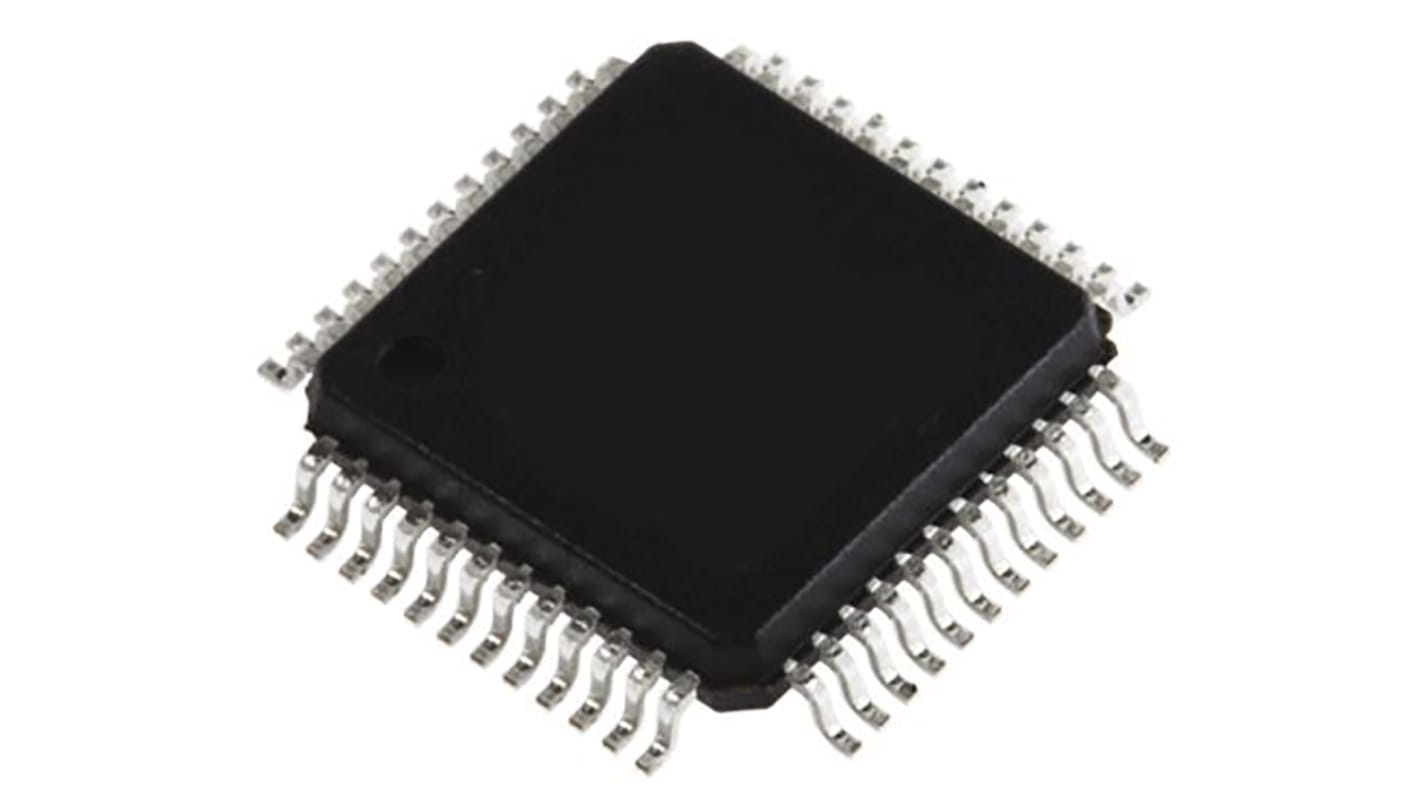

Mikrokontroler STMicroelectronics STM32F0 LQFP 48-pinowy Montaż powierzchniowy ARM Cortex M0 32 kB 32bit 48MHz RAM:4 kB

Mikrokontrolery STM32F038x6 zawierają 32-bitowy rdzeń RISC ARM®Cortex®-M0 o częstotliwości do 48 MHz, szybkie pamięci wbudowane (32 KB pamięci Flash i 4 KB pamięci SRAM) oraz szeroki zakres zaawansowanych urządzeń peryferyjnych i/Os. Wszystkie urządzenia są wyposażone w standardowe interfejsy komunikacyjne (jeden I2C, jeden SPI/I2S i jeden USART), jeden 12-bitowy ADC, pięć 16-bitowych timerów, jeden 32-bitowy timer i zaawansowany regulator czasowy PWM.
W zależności od wybranego urządzenia dostępne są różne zestawy urządzeń peryferyjnych.
Dzięki tym funkcjom mikrokontrolery STM32F038x6 nadają się do wielu zastosowań, takich jak sterowanie aplikacjami i interfejsy użytkownika, urządzenia przenośne, odbiorniki AV i telewizja cyfrowa, urządzenia peryferyjne do komputerów PC, platformy do gier i GPS, zastosowania przemysłowe, sterowniki PLC, falowniki, drukarki, skanery, systemy alarmowe, interfejsy wideo i urządzenia HVACs.

Rdzeń: Procesor ARM® 32-bitowy Cortex®-M0, częstotliwość do 48 MHz.
Pamięci
32 KB pamięci Flash
4 KB pamięci SRAM z parzystością sprzętową
Jednostka obliczeniowa CRC
Zarządzanie zasilaniem
Zasilanie cyfrowe i we/Wy: VDD= 1,8 V ±8%
Zasilanie analogowe: VDDA = z VDD do 3,6 V.
Tryby niskiego poboru mocy: Tryb uśpienia, stop
VBATzasilanie rejestrów RTC i zapasowych
Zarządzanie zegarem
Oscylator kryształowy 4 do 32 MHz.
Oscylator 32 kHz dla RTC z kalibracją
Wewnętrzny pilot 8 MHz z opcją x6 PLL
Wewnętrzny oscylator RC 40 kHz
Do 38 szybkich we/Wy
Wszystkie grafiki na zewnętrznych wektorach przerwania
Do 25 WE/Wy z możliwością tolerancji 5 V.
5-kanałowy kontroler DMA
Przetwornik ADC 1 x 12 bitów, 1,0 μs (do 10 kanałów)
Zakres konwersji: Od 0 do 3,6 V.
Odłączyć zasilanie analogowe od 2,4 do 3,6 V.
Do 9 zegarów
1 x 16-bitowy, 7-kanałowy, zaawansowany regulator czasowy do 6-kanałowego wyjścia PWM z generowaniem czasu awaryjnego i zatrzymaniem awaryjnym
1 x 32-bitowy i 1 x 16-bitowy timer, z maks. 4 IC/OC, do dekodowania sygnałów sterowania w podczerwieni
1 x 16-bitowy timer, z 2 IC/OC, 1 OCN, generowaniem czasu wyłączenia awaryjnego i zatrzymaniem awaryjnym
1 x 16-bitowy timer, z IC/OC i OCN, generowaniem czasu martwy, zatrzymaniem awaryjnym i bramką modulatora do sterowania w podczerwieni
1 x 16-bitowy timer z 1 IC/OC
Niezależne i systemowe timery układu alarmowego
Zegar Systick: 24-bitowy licznik pobierania
Kalendarz RTC z alarmem i okresowym wybudzeniem z Stop
Interfejsy komunikacyjne
1 x interfejs I2C, obsługa trybu Fast Mode Plus (1 Mb/s) z dodatkowym ujście prądu, SMBus/PMBus i wybudzenie z trybu Stop
1 x USART z obsługą Master synchronous SPI i sterowania modemem, LIN, IrDA, automatycznego wykrywania prędkości transmisji i funkcji wybudzenia
1 x SPI (18 Mb/s) z 4 do 16 programowalnymi ramkami bitowymi z multipleksowanym interfejsem I2S
Debugowanie szeregowego przewodu (SWD)
Unikatowy identyfikator 96-bitowy
Rozszerzony zakres temperatur: Od -40 do +105°C.
