Mikrokontroler Microchip Microcontrollers TQFP 44-pinowy Montaż powierzchniowy AVR 8 kB 8bit CAN: 20MHz RAM:2 kB

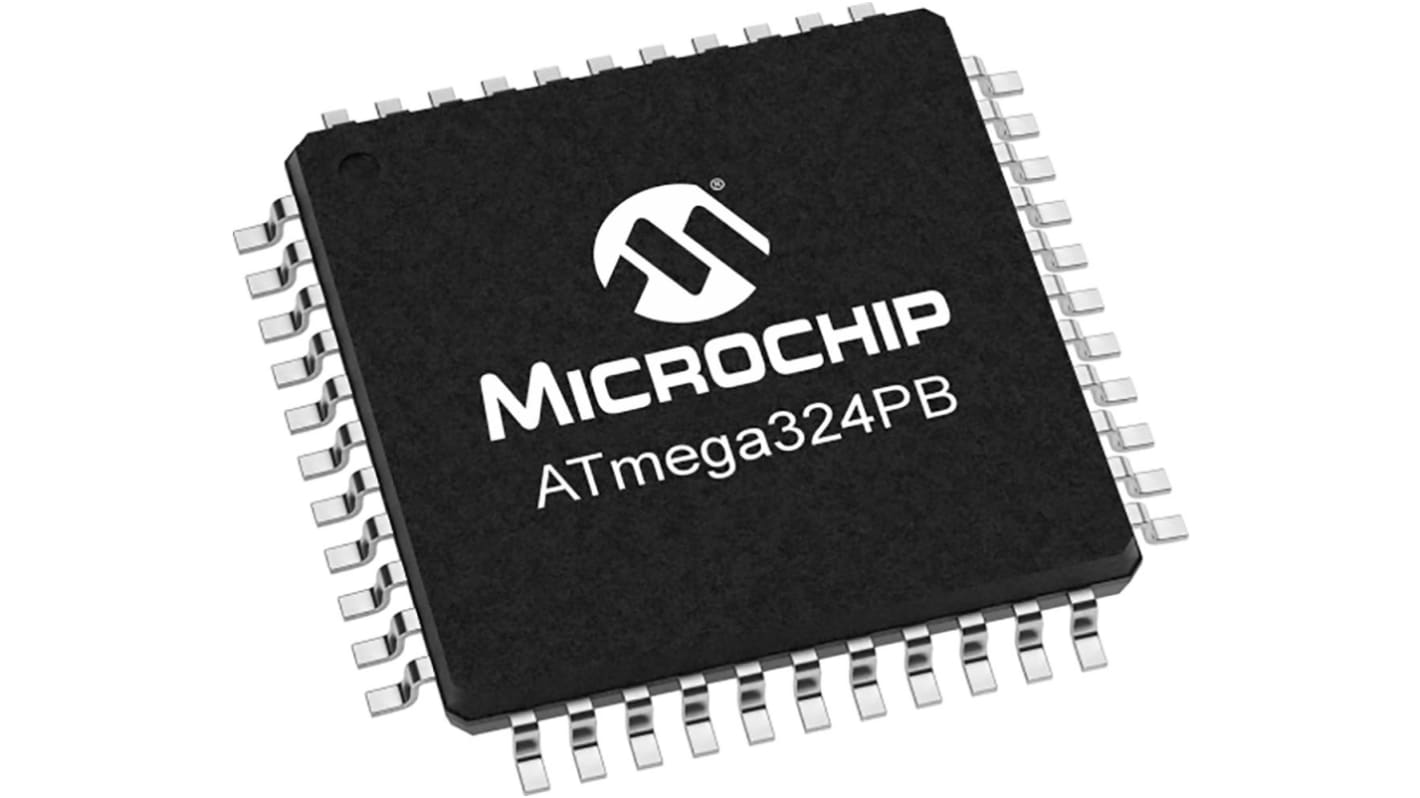

8-bitowy mikrokontroler Microchip ATmega324PB CMOS jest oparty na wzmocnionej przez AVR architektury RISC. Działa na zasilaniu napięciem od 1,8 V do 5,5 V. Rdzeń AVR łączy w sobie bogaty zestaw instrukcji z 32 rejestrami pracy ogólnego przeznaczenia. Posiada 32 KB bajtów wbudowanej programowanej pamięci Flash z możliwością odczytu podczas zapisu, 1 KB pamięci EEPROM, 2 KB pamięci SRAM, 39 linie we/wy ogólnego przeznaczenia, 32 rejestrów roboczych ogólnego przeznaczenia, pięć elastycznych liczników czasu/liczników z trybami porównania, wewnętrzne i zewnętrzne przerwania, trzy programowalne szeregowo interfejsy USART, dwubajtowy 2-żyłowy interfejs szeregowy (I2C), dwa porty szeregowe SPI, 8-kanałowy 10-bitowy ADC z opcjonalnym stopniem wejścia różnicowego z programowanym wzmocnieniem, programowanym zegarem Watchdog z wewnętrznym oscylatorem, standard IEEE Interfejs testowy zgodny ze standardem JTAG 1149.1, używany także do uzyskiwania dostępu do systemu debugowania i programowania w układzie scalonym, mechanizmu wykrywania awarii zegara i sześciu trybów oszczędzania energii z możliwością wyboru przez oprogramowanie. Tryb bezczynności zatrzymuje procesor, umożliwiając jednocześnie korzystanie z pamięci SRAM, timera/liczników, USART, 2-żyłowego interfejsu szeregowego, portu SPI, i przerwać działanie systemu. PTC z możliwością włączenia do 32 czujników samozaślep i 256 czujników obor. Tryb Power-down zapisuje zawartość rejestru, ale zawiesza oscylator, wyłączając wszystkie inne funkcje chipu do następnego przerwania lub resetu sprzętowego.

Przepustowość do 20 MIPS przy 20 MHz.
Blokada programowania dla bezpieczeństwa oprogramowania
Możliwości skanowania granic zgodnie ze standardem JTAG
Rozbudowana obsługa debugowania w układzie scalonym
Programowanie bitów pamięci flash, EEPROM, bezpieczników i blokad za pośrednictwem interfejsu JTAG
Dwa 8-bitowe liczniki/liczniki z oddziel. Programowaniem i trybem porównania
Licznik czasu rzeczywistego z niezależnym oscylatorem
Dwa szeregowe interfejsy SPI Master/Slave
Programowany zegar alarmowy z oddzienym oscylatorem układu scalonego
Resetowanie po włączeniu zasilania i programowalne wykrywanie brązowego wyjścia
Wewnętrzny oscylator kalibrowany 8 MHz.
Zewnętrzne i wewnętrzne źródła przerwania
Mechanizm wykrywania awarii zegara i przełączenie na wewnętrzny oscylator RC 8 MHz w przypadku awarii
Indywidualny numer seryjny reprezentujący unikatowy identyfikator
