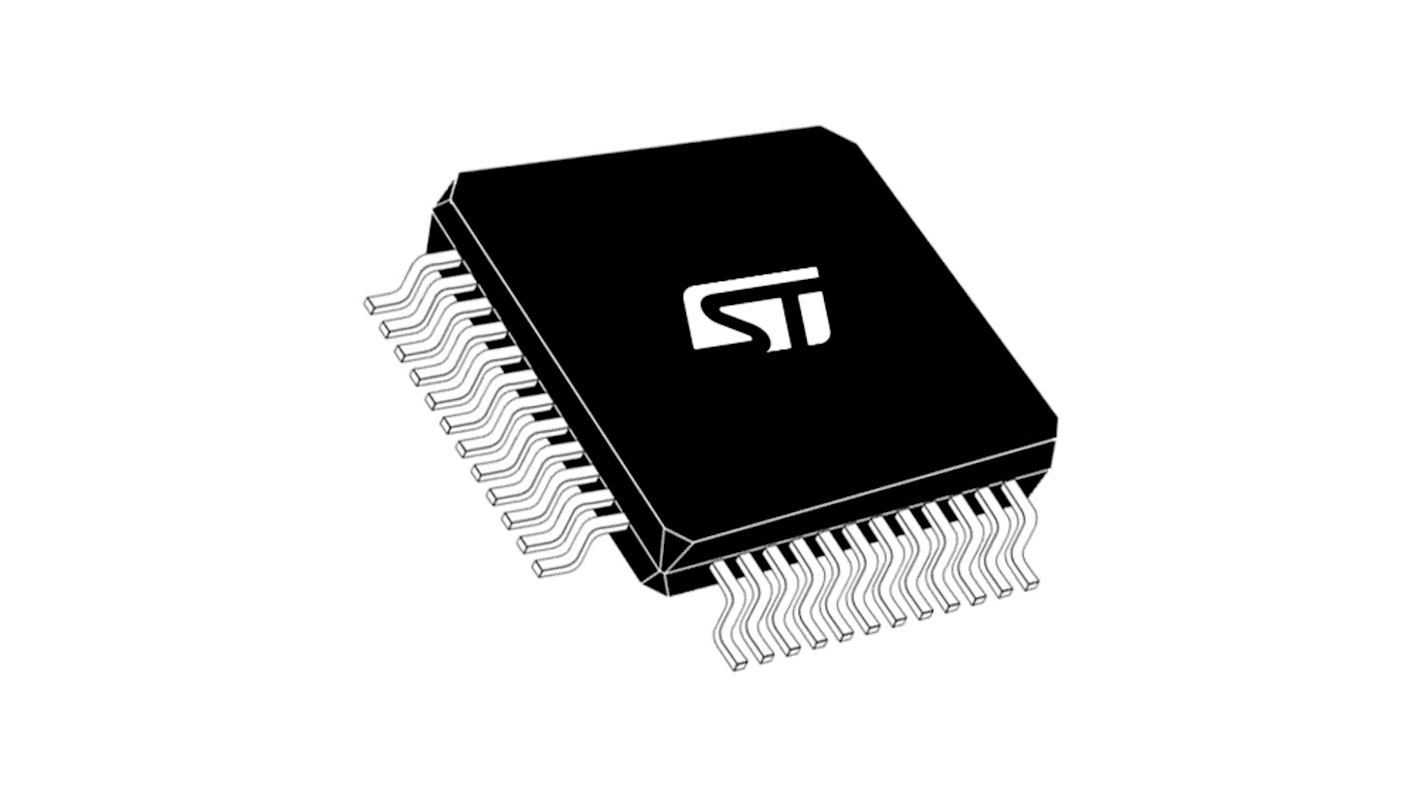

Mikrokontroler (MCU) STMicroelectronics STM32G4 LQFP 48-pinowy Montaż powierzchniowy ARM Cortex M4 512 kB 32bit 48MHz

Zobacz wszystkie Mikrokontrolery
Obecnie niedostępne
Przepraszamy, nie wiemy, kiedy ten produkt będzie ponownie dostępny.
Nr art. RS:
215-0838
Nr części producenta:
STM32G491CET6
Producent:
STMicroelectronics
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

STMicroelectronics

Rodzina układów

STM32G4

Typ opakowania

LQFP

Typ montażu

Montaż powierzchniowy

Liczba styków

48

Rdzeń procesora

ARM Cortex M4

Szerokość magistrali danych

32bit

Rozmiar pamięci programów

512 kB

Maksymalna częstotliwość

48MHz

Typ pamięci programu

Flash

Mainstream Arm Cortex-M4 MCU 170 MHz z pamięcią Flash 512 Kb, akceleratorem matematycznym, integracją wysokiego poziomu analogowego


Tworzywo Urządzenia STM32G491xC/xE firmy STMicroelectronics są oparte na wysokowydajnym 32-bitowym rdzeniu RISC Arm® Cortex®-M4. Działają one z częstotliwością do 170 MHz.

Rdzeń Cortex-M4 jest wyposażony w pojedynczą precyzyjną jednostkę zmiennoprzecinkową (FPU), która obsługuje wszystkie pojedyncze precyzyjne instrukcje przetwarzania danych i wszystkie typy danych. Wdraża również pełen zestaw instrukcji DSP (przetwarzania sygnałów cyfrowych) oraz jednostkę ochrony pamięci (MPU), która zwiększa bezpieczeństwo aplikacji.

Urządzenia te są wyposażone w szybkie pamięci (512 kB pamięci Flash i 112 kB pamięci SRAM), czterokrotny interfejs pamięci Flash SPI, szeroką gamę ulepszonych wejść/wyjść i urządzeń peryferyjnych podłączonych do dwóch magistrali APB, dwóch magistrali AHB i 32-bitowej matrycy magistrali multi-AHB.

Urządzenia są również wyposażone w kilka mechanizmów ochrony wbudowanej pamięci Flash i pamięci SRAM: zabezpieczenie przed odczytem, zabezpieczenie przed zapisem, zabezpieczenie obszaru pamięci i zabezpieczenie przed odczytem zastrzeżonego kodu.

Urządzenia mają wbudowane urządzenia peryferyjne umożliwiające przyspieszenie funkcji matematycznych/arytmetycznych (CORDIC dla funkcji trygonometrycznych i jednostka FMAC dla funkcji filtra).

Oferują trzy szybkie 12-bitowe przetworniki ADC (5 Msps), cztery komparatory, cztery wzmacniacze operacyjne, cztery kanały DAC (2 zewnętrzne i 2 wewnętrzne), wewnętrzny bufor odniesienia napięcia, RTC o niskim poborze mocy, jeden uniwersalny 32-bitowy timer, trzy 16-bitowe timery PWM przeznaczone do sterowania silnikiem, siedem uniwersalnych 16-bitowych timerów i jeden 16-bitowy timer o niskim poborze mocy.

Wyposażone są również w standardowe i zaawansowane interfejsy komunikacyjne, takie jak:

  • Trzy I2C

  • Trzy SPI multipleksowane z dwoma półdupleksowymi I2S

  • Trzy USART, dwa UART i jeden UART o niskiej mocy.

  • Dwa FDCAN

  • Jeden SAI

  • Urządzenie USB

  • UCPD

    • Urządzenia działają w zakresie temperatur od -40 do +85°C (+105°C złącze) i od -40 do +125°C (+130°C złącze) z zasilaczem o napięciu od 1,71 do 3,6 V. Kompleksowy zestaw trybów oszczędności energii umożliwia projektowanie zastosowań o niskim poborze mocy.

    Niektóre niezależne zasilacze są obsługiwane, w tym niezależne analogowe wejście zasilania do przetworników ADC, DAC, OPAMP i komparatorów. Wejście VBAT umożliwia tworzenie kopii zapasowych RTC i rejestrów.

    Rodzina STM32G491xC/xE oferuje 9 pakietów od 32-pinowych do 100-pinowych.

    Kluczowe cechy


  • Rdzeń: 32-bitowy procesor Arm® Cortex®-M4 z FPU, adaptywny akcelerator czasu rzeczywistego (ART Accelerator) umożliwiający wykonywanie stanu oczekiwania 0 z pamięci Flash, częstotliwość do 170 MHz z 213 DMIPS, MPU, instrukcje DSP

  • Warunki pracy:

    • Zakres napięcia VDD, VDDA: od 1,71 V do 3,6 V
  • Matematyczne akceleratory sprzętowe

    • CORDIC do przyspieszenia funkcji trygonometrycznych
    FMAC: filtr akceleratora matematycznego
  • Pamięci

    • 512 Kb pamięci Flash z obsługą ECC, zastrzeżona ochrona przed odczytem kodu (PCROP), obszar pamięci zabezpieczany, 1 Kb OTP
    96 Kb pamięci SRAM z wdrożoną kontrolą parytetu sprzętowego na pierwszych 32 Kb
    Wzmacniacz rutynowy: 16 Kb pamięci SRAM na instrukcji i magistrali danych, z kontrolą parytetu sprzętowego (CCM SRAM)
    Interfejs pamięci Quad-SPI
    Resetowanie i zarządzanie zasilaniem
    Reset włączenia/wyłączenia (POR/PDR/BOR)
    Programowalny czujnik napięcia (PVD)
    Niski-tryby zasilania: uśpienie, zatrzymanie, gotowość i wyłączenie
    Zasilanie VBAT do rejestrów RTC i zapasowych
  • Zarządzanie zegarem

    • Oscylator krystaliczny 4–48 MHz
    Oscylator 32 kHz z kalibracją
    Wewnętrzny 16 MHz RC z opcją PLL (± 1%)
    Wewnętrzny oscylator RC 32 kHz (±5%)
  • Do 86 szybkich we/wy

    • Wszystko można odwzorować na zewnętrznych wektorach przerwania
    Kilka wejść/wyjść o tolerancji 5 V
  • Matryca połączeniowa

  • 16-kanałowy sterownik DMA

  • 3 ADC 0,25 μs (do 36 kanałów). Rozdzielczość do 16 bitów z nadpróbką sprzętową, zakres konwersji od 0 do 3,6 V

  • 4 x 12-bitowe kanały DAC

    • 2 kanały zewnętrzne z buforowaniem 1 MSPS
    2 kanały wewnętrzne bez bufora 15 MSPS
  • 4 x bardzo szybkie komparatory analogowe typu szyna-szyna

  • 4 wzmacniacze operacyjne, które mogą być używane w trybie PGA, dostępne dla wszystkich zacisków

  • Wewnętrzne napięcie odniesienia

    • .
