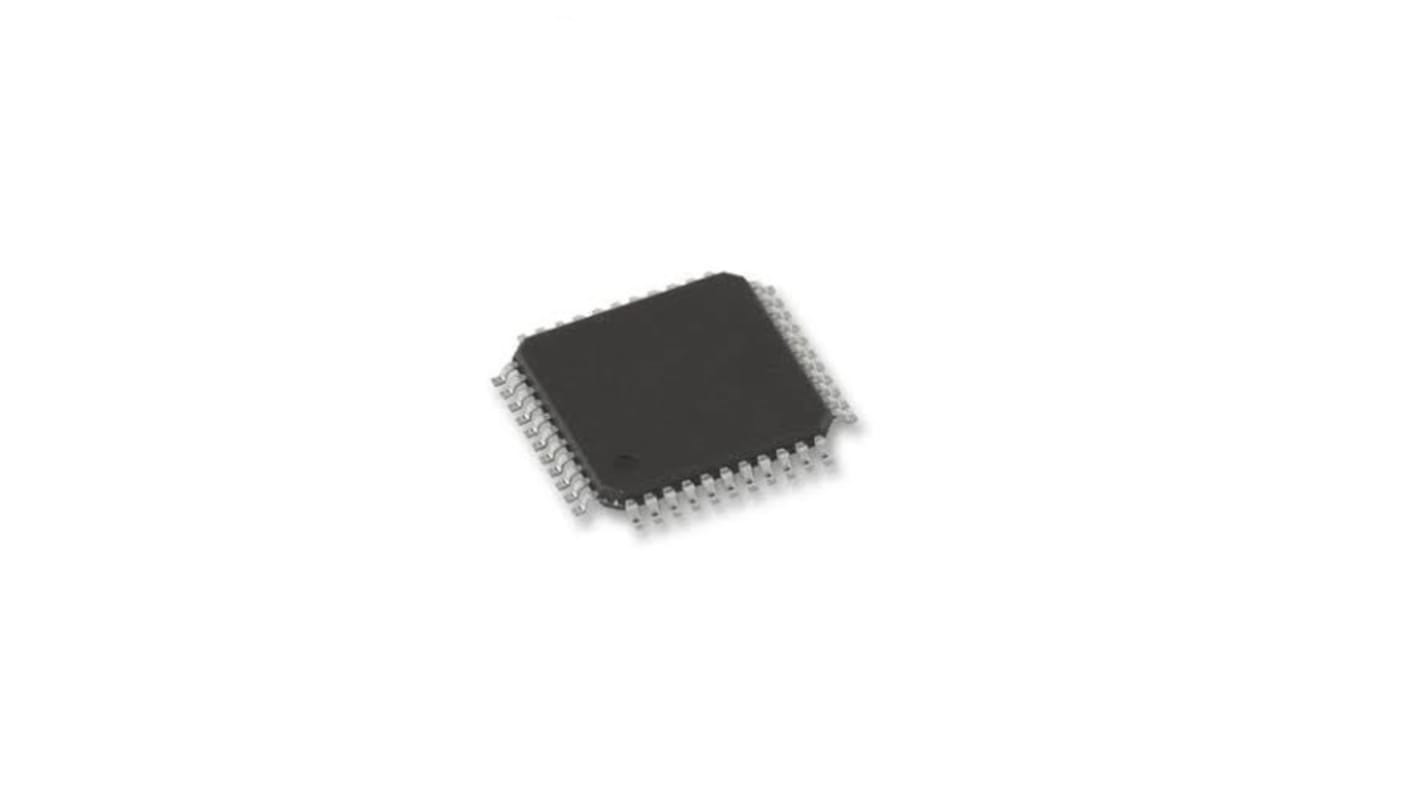

Mikrokontroler Microchip PIC TQFP 44-pinowy Montaż powierzchniowy PIC 128 kB Flash

Mikrokontroler Microchip jest wyposażony w 12-bitowy kontroler ADC z funkcją obliczeniową (ADCC) automatyzującą techniki pojemnościowego rozdzielacza napięcia (CVD) do pojemnościowego wykrywania dotykowego Advanced, uśredniania, filtrowania, nadpróbkowania i porównywania wartości progowych. Ta rodzina przedstawia nowy 16-bitowy moduł PWM, który zapewnia dwa niezależne wyjścia w tym samym czasie. Dodatkowe funkcje obejmują kontroler przerwań wektorowych ze stałym opóźnieniem do obsługi przerwań, kontroler magistrali systemowej, funkcje bezpośredniego dostępu do pamięci (DMA), UART z obsługą protokołów asynchronicznych, DMX, DALI i LIN, SPI, I2C, funkcje pamięci, takie jak partycja dostępu do pamięci (MAP) do obsługi użytkowników w zakresie ochrony danych i aplikacji ładujących, I obszar informacji o urządzeniu (DIA), w którym przechowywane są fabryczne wartości kalibracji, co pomaga zwiększyć dokładność czujnika temperatury.

Architektura RISC zoptymalizowana dla kompilatora C.
Wejście zegara 64 MHz.
62.5 ns minimalny cykl instrukcji
Sześć kontrolerów bezpośredniego dostępu do pamięci (DMA)
Programowalne przez użytkownika rozmiary źródła i miejsca docelowego
Transfer danych uruchamiany sprzętem i oprogramowaniem
Możliwość przerwania wektorowego
Możliwość wyboru wysokiego/niskiego priorytetu
Stałe opóźnienie przerwania trzech cykli instrukcji
Programowany adres bazowy tablicy wektorowej
Wsteczna zgodność z poprzednimi funkcjami przerwania
127-pozioma głębia stosu sprzętu
Reset zasilania przy niskim natężeniu (por)
Konfigurowalny zegar włączania zasilania (PWRT)
Resetowanie wyjścia brązowego (BOR)
Opcja niskiego napięcia BOR (LPBOR)
Zegar alarmowy z okienkiem (WWDT)
Resetowanie układu alarmowego włączone zbyt długo lub zbyt długo
