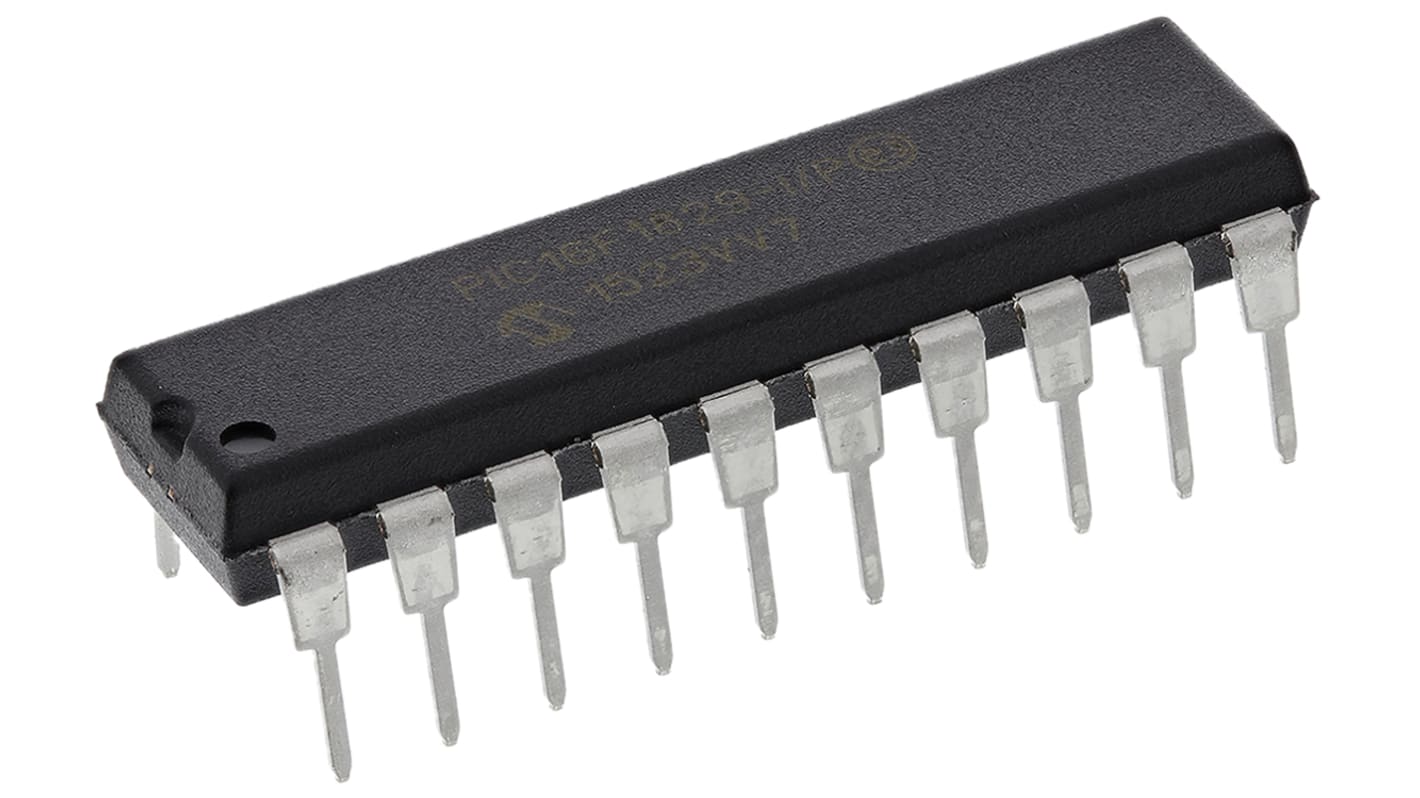

Mikrokontroler Microchip PIC16F1829-I/P PIC16F PDIP 20-pinowy Otwór przelotowy PIC 8kB 8 bit 32 MHz, 1.024 kB RAM Flash,

Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtowe

Suma częściowa (1 opakowanie po 5 sztuk/i)*

49,68 zł

(bez VAT)

61,11 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • 280 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty
Za jednostkę
Za Opakowanie*
5 - 209,936 zł49,68 zł
25 - 959,622 zł48,11 zł
100 +9,298 zł46,49 zł

*cena orientacyjna

Rodzaj opakowania:
Nr art. RS:
798-5282
Numer artykułu Elfa Distrelec:
304-45-512
Nr części producenta:
PIC16F1829-I/P
Producent:
Microchip
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Microchip

Seria

PIC16F

Typ produktu

Mikrokontroler

Typ obudowy

PDIP

Typ montażu

Otwór przelotowy

Liczba styków

20

Rdzeń procesora

PIC

Szerokość magistrali danych

8bit

Rozmiar pamięci programów

8kB

Typ złącza

RS-232

Maksymalna częstotliwość zegara

32MHz

Wielkość pamięci RAM

1.024kB

Maksymalne napięcie zasilania

6V

Minimalna temperatura robocza

-40°C

Komparatory analogowe

2

DAC

1 x 5 Bit

Liczba programów we/wy

25

Maksymalna strata mocy Pd

800mW

Maksymalna temperatura robocza

85°C

Długość

26.92mm

Wysokość

4.95mm

Normy/Zatwierdzenia

No

Szerokość

7.11mm

Minimalne napięcie zasilania

1.8V

Liczba zegarów

1

Typ pamięci programu

Flash,

Architektura zestawu instrukcji

RISC

Norma motoryzacyjna

Nie

Przetworniki A/C

12 x 10 Bit

8-bitowe mikrokontrolery Flash PIC16F1825/1829


Rodzina mikrokontrolerów PIC16F firmy Microchip to 8-bitowe mikrokontrolery wyposażone w architekturę PIC® Microchip, które mogą być stosowane w różnych opcjach pin i paczki, od oszczędnych urządzeń 14-stykowych po bogate w funkcje urządzenia 64-stykowe. Urządzenia z architekturą Baseline, MidRange lub Enhanced MidRange są dostępne z wieloma różnymi kombinacjami urządzeń peryferyjnych, co zapewnia projektantom elastyczność i wybór dla ich aplikacji.

Rodzina mikrokontrolerów PIC16F1825/1829 jest oparta na udoskonalonym rdzeniu średniego zakresu Microchip z 16-poziomowym zespołem sprzętu i 49 instrukcjami. Te mikrokontrolery zapewniają do 8 MIPS, 14 Kbajtów pamięci programowej, 1024 bajtów pamięci RAM i 256 bajtów danych EEPROM. Wbudowany jest konfigurowalny oscylator z dokładnością ±1%.

Funkcje mikrokontrolera


Maks. 32 MHz Szybkość procesora

49 Instrukcje

16-poziomowy stos sprzętu

Oscylator wewnętrzny 32 MHz - zakres częstotliwości do wyboru od 32 MHz do 31 kHz

12 styków we/wy - PIC16F1825

18 Styki I/O - PIC16F1829

Technologia XLP

Reset z włączeniem zasilania (POR)

Wyłącznik czasowy zasilania (PWRT)

Zegar rozruchu oscylatora (OST)

Reset przy spadku napięcia (BOR)

Rozszerzony timer kontrolny (WDT)

Zaawansowane programowanie niskiego napięcia (LVP)

Szeregowe programowanie wewnątrzukładowe (ICSP)

Debugowanie wewnątrzukładowe (ICD)

Urządzenia peryferyjne


10-bitowy przetwornik analogowo-cyfrowy (ADC) - PIC16F1825 8 kanałów, PIC16F1829 12 kanałów

Moduł przetwornika pojemnościowego mTouchTM - PIC16F1825 8 kanałów, PIC16F1829 12 kanałów

Dwa moduły Capture/Compare/PWM (CCP)

Dwa rozszerzone moduły przechwytywania/porównania/PWM (ECCP)

Dwóch komparatorów

Cztery timery 8-bitowe

Jeden 16-bitowy zegar

Master Synchroniczny Port szeregowy (MSSP) z SPI i I2C - PIC16F1825 x 1, PIC16F1829 x 2

Ulepszony uniwersalny synchroniczny-asynchroniczny odbiornik-nadajnik (EUSART)

Stałe napięcie odniesienia (FVR)

Zatrzask SR
