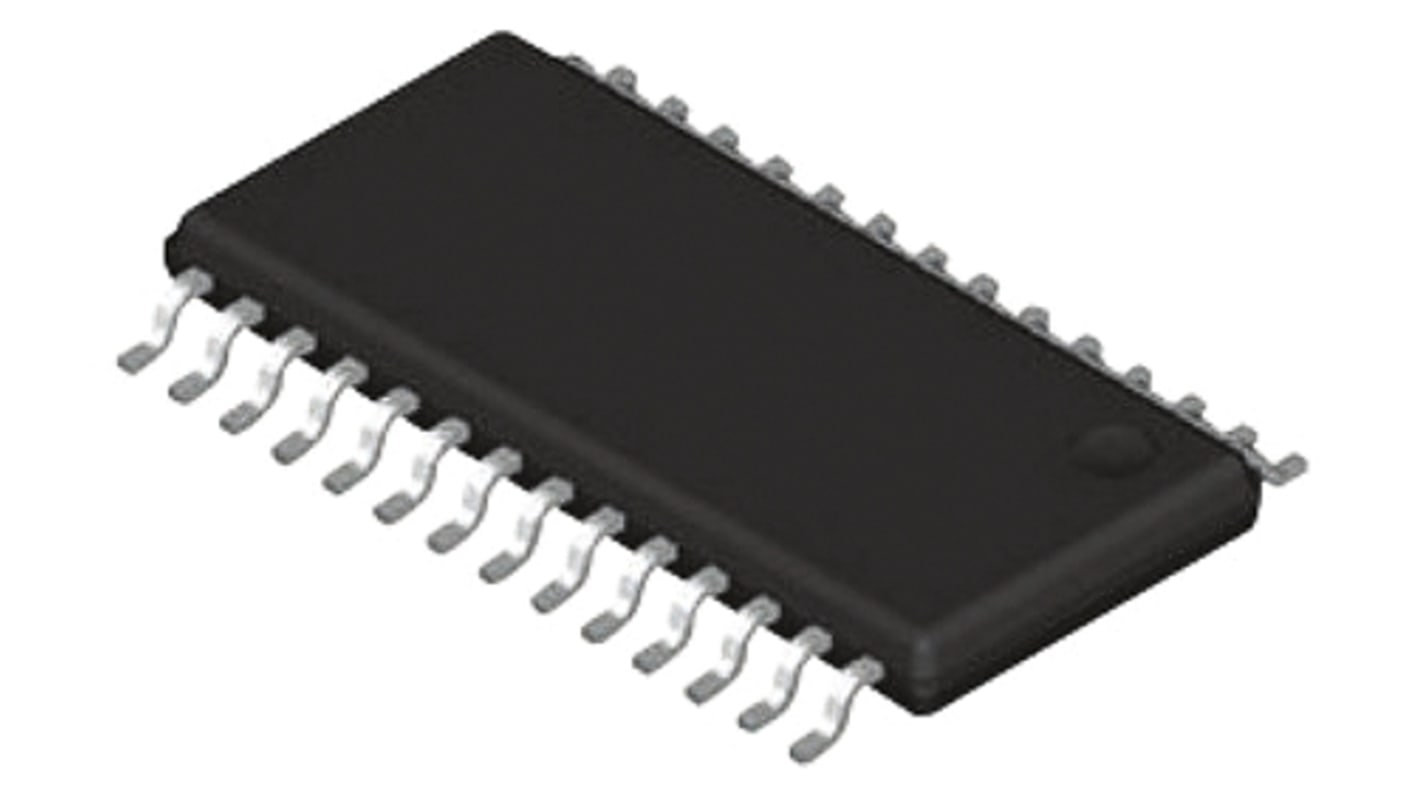

Mikrokontroler NXP S9S08SG16E1CTL S08 SOP 28-pinowy Powierzchnia HCS08 16.384kB 8 bit 40 MHz, 1.024 kB RAM Flash, 2 V
- Nr art. RS:
- 821-2232
- Nr części producenta:
- S9S08SG16E1CTL
- Producent:
- NXP
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
- Nr art. RS:
- 821-2232
- Nr części producenta:
- S9S08SG16E1CTL
- Producent:
- NXP
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | NXP | |
| Typ produktu | Mikrokontroler | |
| Seria | S08 | |
| Typ obudowy | SOP | |
| Typ montażu | Powierzchnia | |
| Liczba styków | 28 | |
| Rdzeń procesora | HCS08 | |
| Szerokość magistrali danych | 8bit | |
| Rozmiar pamięci programów | 16.384kB | |
| Maksymalna częstotliwość zegara | 40MHz | |
| Wielkość pamięci RAM | 1.024kB | |
| Maksymalne napięcie zasilania | 5.5V | |
| Maksymalny rozmiar pamięci rozszerzonej | 16.38kB | |
| Minimalna temperatura robocza | -40°C | |
| Maksymalna strata mocy Pd | 1W | |
| Liczba programów we/wy | 22 | |
| Maksymalna temperatura robocza | +85°C | |
| Normy/Zatwierdzenia | RoHS | |
| Szerokość | 4.5mm | |
| Długość | 9.8mm | |
| Wysokość | 1.05mm | |
| Minimalne napięcie zasilania | 2V | |
| Liczba zegarów | 1 | |
| Architektura zestawu instrukcji | CISC | |
| Norma motoryzacyjna | Nie | |
| Typ pamięci programu | Flash, | |
| Przetworniki A/C | 12 x 10 Bit | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka NXP | ||
Typ produktu Mikrokontroler | ||
Seria S08 | ||
Typ obudowy SOP | ||
Typ montażu Powierzchnia | ||
Liczba styków 28 | ||
Rdzeń procesora HCS08 | ||
Szerokość magistrali danych 8bit | ||
Rozmiar pamięci programów 16.384kB | ||
Maksymalna częstotliwość zegara 40MHz | ||
Wielkość pamięci RAM 1.024kB | ||
Maksymalne napięcie zasilania 5.5V | ||
Maksymalny rozmiar pamięci rozszerzonej 16.38kB | ||
Minimalna temperatura robocza -40°C | ||
Maksymalna strata mocy Pd 1W | ||
Liczba programów we/wy 22 | ||
Maksymalna temperatura robocza +85°C | ||
Normy/Zatwierdzenia RoHS | ||
Szerokość 4.5mm | ||
Długość 9.8mm | ||
Wysokość 1.05mm | ||
Minimalne napięcie zasilania 2V | ||
Liczba zegarów 1 | ||
Architektura zestawu instrukcji CISC | ||
Norma motoryzacyjna Nie | ||
Typ pamięci programu Flash, | ||
Przetworniki A/C 12 x 10 Bit | ||
Mikrokontrolery rodziny S08
Mikrokontrolery S08, NXP
Rodzina 8-bitowych mikrokontrolerów S08-Core zapewnia wysoką wydajność i niskie zużycie energii.
Zerowy podzespół automatycznego wybudzania od "zatrzymania" redukuje prąd do 0,7μA
Do 40 MHz procesor/20 MHz magistrala przy 2,1 V i 16 MHz procesor/8 MHz magistrala przy 1,8 V.
Programowalny wewnętrzny generator zegara z kompensacją temperatury i napięcia (typowy dryf< 2%)
Cztery szeregowe porty komunikacyjne, do 8 timerów/PWM i 8-kanałowy 10-bitowy przetwornik analogowo-cyfrowy o napięciu 1,8 V.
