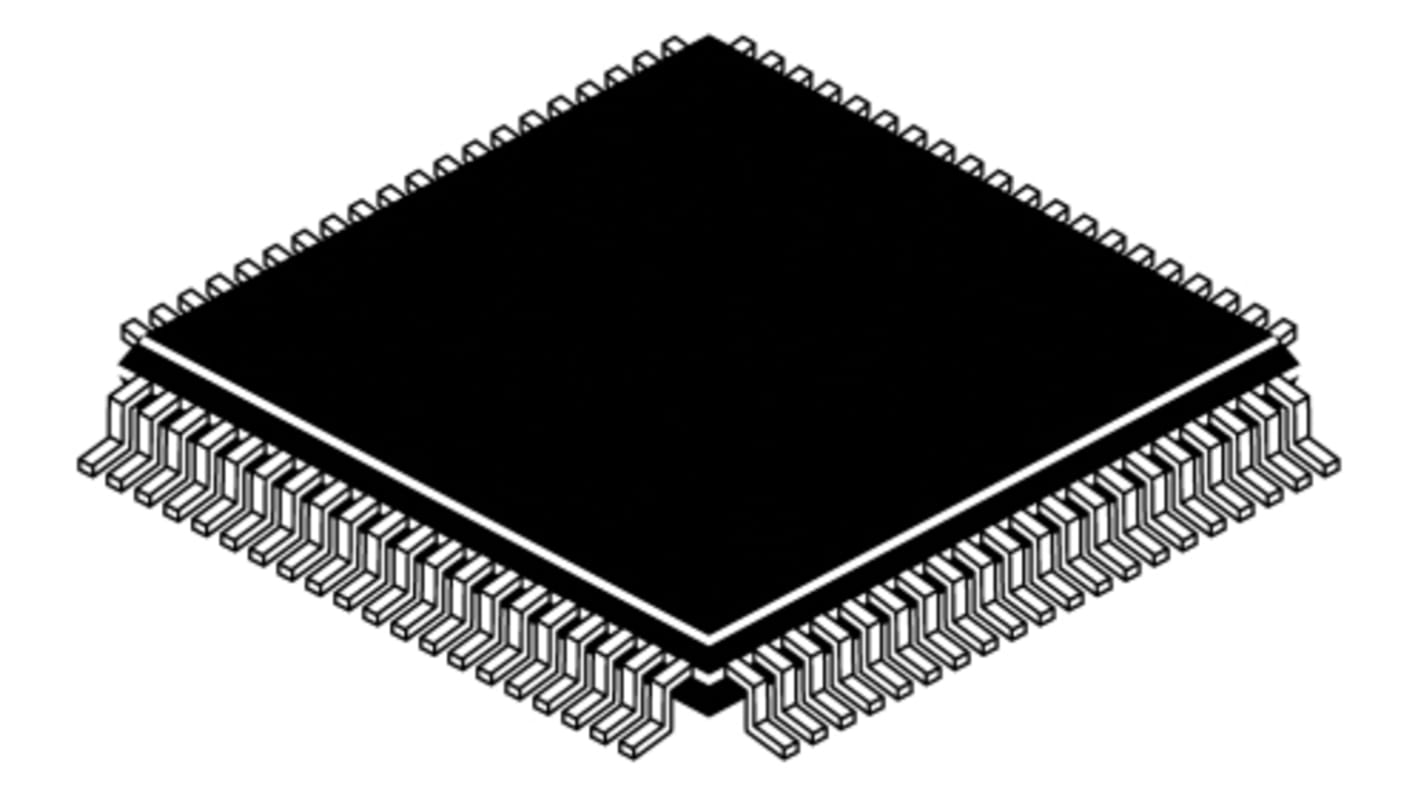

Mikrokontroler Renesas Electronics 78K LFQFP 80-pinowy Montaż powierzchniowy 78K0 48 kB 8bit 10MHz RAM:2,048 kB Flash

Zobacz wszystkie Mikrokontrolery
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
Rodzaj opakowania:
Nr art. RS:
901-6354
Nr części producenta:
UPD78F0484GK(S)-GAK-AX
Producent:
Renesas Electronics
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Renesas Electronics

Rodzina układów

78K

Typ opakowania

LFQFP

Typ montażu

Montaż powierzchniowy

Liczba styków

80

Rdzeń procesora

78K0

Szerokość magistrali danych

8bit

Rozmiar pamięci programów

48 kB

Maksymalna częstotliwość

10MHz

Wielkość pamięci RAM

2,048 kB

Kanały USB

0

Typowe robocze napięcie zasilania

1,8 → 5,5 V

Długość

12mm

Maksymalna temperatura robocza

+85°C

Liczba przetworników A/C

1

Przetworniki A/C

1 (8 x 10 bitów)

Wysokość

1.5mm

Szerokość

12mm

Wymiary

12 x 12 x 1.5mm

Typ pamięci programu

Flash

Architektura zestawu instrukcji

CISC

Minimalna temperatura robocza

-40°C

Maksymalna liczba kanałów Ethernet

0

Kraj pochodzenia:
JP

78K0/Lx3 Mikrokontrolery serii 8-bitowe


Rodziny mikrokontrolerów 78K firmy Renesas nadają się do szerokiego zakresu zastosowań.
8-bitowe mikrokontrolery 78K0/Lx3 z procesorem rdzenia 78KO, wbudowaną pamięcią flash, oscylatorem kwarcowym i wbudowanym przetwornikiem częstotliwości A/D. Niski pobór mocy (standardowo 2,3 μA w trybie subHALT) sprawia, że są one idealne do obsługi aplikacji sterujących LCD. Niektóre zastosowania: Aparaty APS, aparaty cyfrowe, domowe urządzenia audio, klimatyzatory i urządzenia myjące.

Najważniejsze zalety:
Napięcie robocze: VDD = 1,8 V do 5,5 V.
Maks. Częstotliwość: 10 MHz.
Pojemność pamięci ROM: Od 8 KB do 60 KB pamięci flash
Pojemność pamięci RAM:
Imieniny 512 B do 1 KB (78K0/LC3, 78K0/LD3)
•Wewnętrzna szybka pamięć RAM 768 B do 1 KB / Wewnętrzna pamięć RAM do rozbudowy 1 KB (78K0/LE3, 78K0/LF3)
Pakiet 48-pinowy/64-pinowy LQFP z tworzywa sztucznego
Minimalny czas wykonywania instrukcji można zmienić z wysokiej prędkości (0,2 μs: Przy częstotliwości pracy 10 MHz z szybkim zegarem systemu) na bardzo niską prędkość (122 μs: Przy częstotliwości pracy 32,768 kHz z podsystemem zegara).
Rejestr ogólnego przeznaczenia: 8 x 32-bitowy rejestr (8 x 8 bitów rejestruje x 4 banki)
Wbudowana pamięć flash z jednym zasilaczem
Automatyczne programowanie (z funkcją wymiany bagażnika)
Funkcja debugowania w układzie scalonym
Wbudowany układ resetowania zasilania (POC) i detektor niskiego napięcia (LVI)
Wbudowany zegar watchdog (sterowany z wewnętrznym zegarem oscylacyjnym o małej prędkości)
Kontroler/sterownik LCD (przełączanie zewnętrznego podziału rezystancji i wewnętrznego podziału rezystancji)
Wbudowana funkcja skanowania klawiszy segmentów: 8 kanałów
Funkcja przerywania przycisku: 8 kanałów
Wbudowany sterownik wyjścia brzęczyka
Porty we/wy: 30/34/46/62
Timer: 9 kanałów
Imieniny 16-bitowy zegar programowany/licznik zdarzeń: 1 kanał
Imieniny: 8-bitowy licznik czasu/zdarzeń: 3 kanały
• Zegar 8-bitowy: 3 kanały
•Licznik czasu rzeczywistego (RTC): 1 kanał
Imieniny timer Watchdog: 1 kanał
Interfejs szeregowy: 2 kanały
•UART (obsługiwana jest lokalna sieć łącząca)-magistrala): 1 kanał
•UART: 1 kanał
16-bitowy konwerter delta-sigma typu A/D: 3 kanały (tylko model μPD78F046x)
10-bitowy, następujący po sobie, zbliżający się konwerter A/D: 6 kanałów (tylko mikroukład PD78F041x), 8 kanałów (tylko mikroukład PD78F045x i 78F046x)
Generator kodu Manchester
Odbiornik zdalnego sterowania
Temperatura otoczenia podczas pracy: TA = -40 do +85°C.

.
