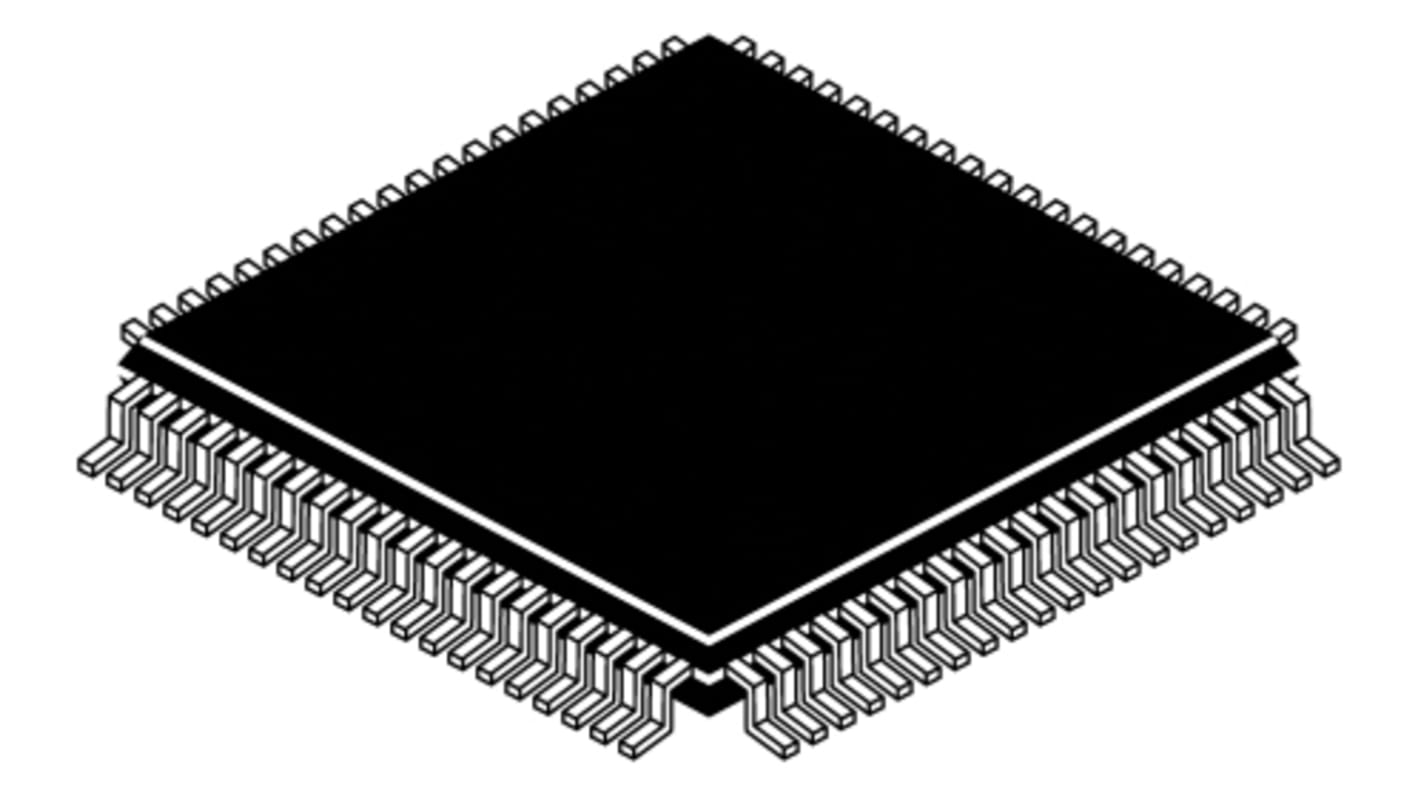

Mikrokontroler Renesas Electronics 78K LFQFP 80-pinowy Montaż powierzchniowy 78K0 60 kB 8bit 10MHz RAM:2,048 kB Flash

Rodziny mikrokontrolerów 78K firmy Renesas nadają się do szerokiego zakresu zastosowań.
8-bitowe mikrokontrolery 78K0/Lx3 z procesorem rdzenia 78KO, wbudowaną pamięcią flash, oscylatorem kwarcowym i wbudowanym przetwornikiem częstotliwości A/D. Niski pobór mocy (standardowo 2,3 μA w trybie subHALT) sprawia, że są one idealne do obsługi aplikacji sterujących LCD. Niektóre zastosowania: Aparaty APS, aparaty cyfrowe, domowe urządzenia audio, klimatyzatory i urządzenia myjące.

Najważniejsze zalety:
Napięcie robocze: VDD = 1,8 V do 5,5 V.
Maks. Częstotliwość: 10 MHz.
Pojemność pamięci ROM: Od 8 KB do 60 KB pamięci flash
Pojemność pamięci RAM:
Imieniny 512 B do 1 KB (78K0/LC3, 78K0/LD3)
•Wewnętrzna szybka pamięć RAM 768 B do 1 KB / Wewnętrzna pamięć RAM do rozbudowy 1 KB (78K0/LE3, 78K0/LF3)
Pakiet 48-pinowy/64-pinowy LQFP z tworzywa sztucznego
Minimalny czas wykonywania instrukcji można zmienić z wysokiej prędkości (0,2 μs: Przy częstotliwości pracy 10 MHz z szybkim zegarem systemu) na bardzo niską prędkość (122 μs: Przy częstotliwości pracy 32,768 kHz z podsystemem zegara).
Rejestr ogólnego przeznaczenia: 8 x 32-bitowy rejestr (8 x 8 bitów rejestruje x 4 banki)
Wbudowana pamięć flash z jednym zasilaczem
Automatyczne programowanie (z funkcją wymiany bagażnika)
Funkcja debugowania w układzie scalonym
Wbudowany układ resetowania zasilania (POC) i detektor niskiego napięcia (LVI)
Wbudowany zegar watchdog (sterowany z wewnętrznym zegarem oscylacyjnym o małej prędkości)
Kontroler/sterownik LCD (przełączanie zewnętrznego podziału rezystancji i wewnętrznego podziału rezystancji)
Wbudowana funkcja skanowania klawiszy segmentów: 8 kanałów
Funkcja przerywania przycisku: 8 kanałów
Wbudowany sterownik wyjścia brzęczyka
Porty we/wy: 30/34/46/62
Timer: 9 kanałów
Imieniny 16-bitowy zegar programowany/licznik zdarzeń: 1 kanał
Imieniny: 8-bitowy licznik czasu/zdarzeń: 3 kanały
• Zegar 8-bitowy: 3 kanały
•Licznik czasu rzeczywistego (RTC): 1 kanał
Imieniny timer Watchdog: 1 kanał
Interfejs szeregowy: 2 kanały
•UART (obsługiwana jest lokalna sieć łącząca)-magistrala): 1 kanał
•UART: 1 kanał
16-bitowy konwerter delta-sigma typu A/D: 3 kanały (tylko model μPD78F046x)
10-bitowy, następujący po sobie, zbliżający się konwerter A/D: 6 kanałów (tylko mikroukład PD78F041x), 8 kanałów (tylko mikroukład PD78F045x i 78F046x)
Generator kodu Manchester
Odbiornik zdalnego sterowania
Temperatura otoczenia podczas pracy: TA = -40 do +85°C.
