Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Nexperia
	Seria układów logicznych	74HC
	Funkcja logiczna	Multiwibrator monostabilny
	Liczba elementów na układ	2
	Maksymalny prąd wyjściowy wysokiego poziomu	-5.2mA
	Maksymalny prąd wyjściowy niskiego poziomu	5.2mA
	Minimalna szerokość impulsu	26 ns
	Maksymalny czas opóźnienia propagacji przy maksymalnym CL	385 ns @ 50 pF
	Typ montażu	Montaż powierzchniowy

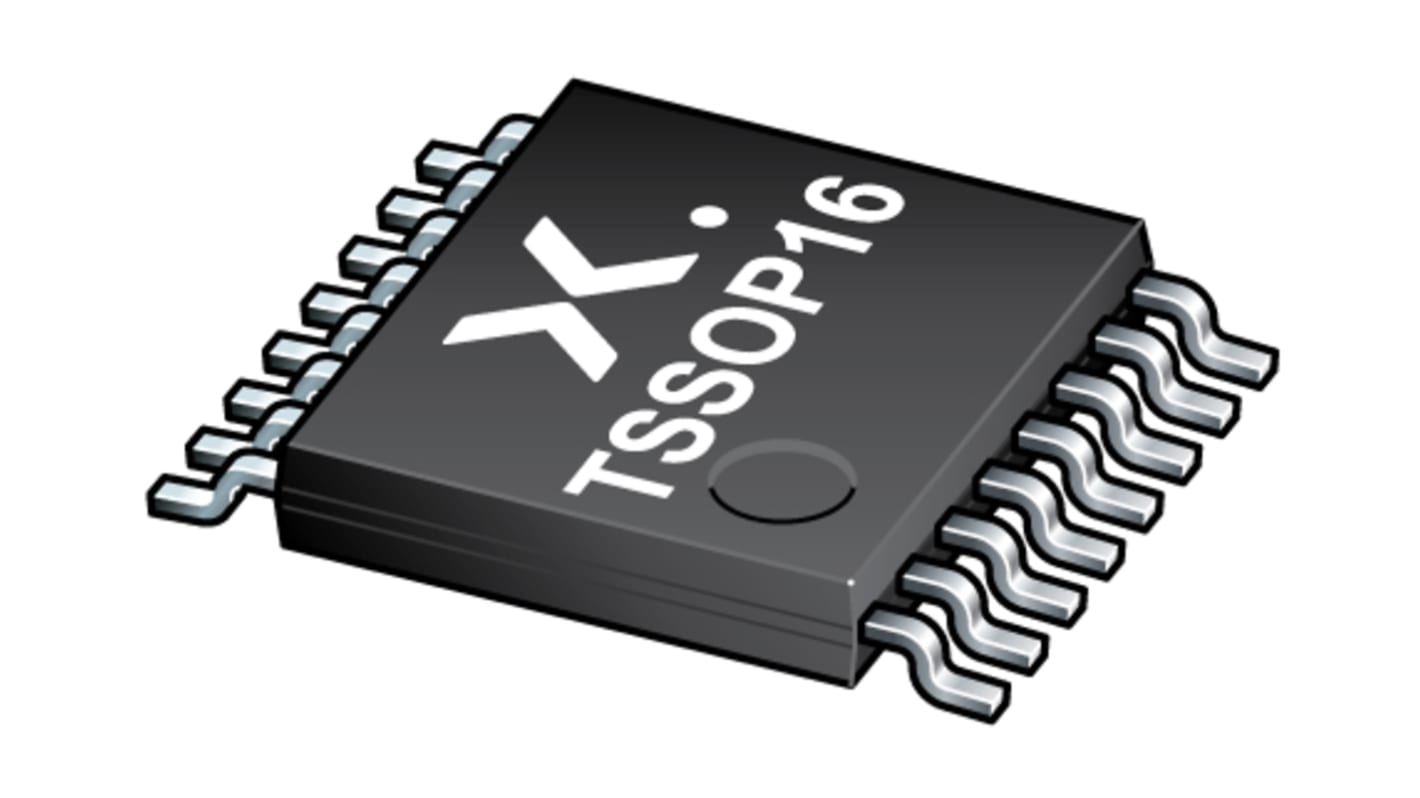

	Typ opakowania	TSSOP
	Liczba styków	16
	Wymiary	5.1 x 4.5 x 0.95mm
	Wysokość	0.95mm
	Długość	5.1mm
	Maksymalna temperatura robocza	+125°C
	Maksymalne robocze napięcie zasilania	6 V
	Norma motoryzacyjna	AEC-Q101
	Warunek testu opóźnienia propagacji	50pF
	Minimalna temperatura robocza	-40°C
	Minimalne robocze napięcie zasilania	2 V
	Szerokość	4.5mm

	Zaznacz wszystkie
	Marka Nexperia
	Seria układów logicznych 74HC
	Funkcja logiczna Multiwibrator monostabilny
	Liczba elementów na układ 2
	Maksymalny prąd wyjściowy wysokiego poziomu -5.2mA
	Maksymalny prąd wyjściowy niskiego poziomu 5.2mA
	Minimalna szerokość impulsu 26 ns
	Maksymalny czas opóźnienia propagacji przy maksymalnym CL 385 ns @ 50 pF
	Typ montażu Montaż powierzchniowy
	Typ opakowania TSSOP
	Liczba styków 16
	Wymiary 5.1 x 4.5 x 0.95mm
	Wysokość 0.95mm
	Długość 5.1mm
	Maksymalna temperatura robocza +125°C
	Maksymalne robocze napięcie zasilania 6 V
	Norma motoryzacyjna AEC-Q101
	Warunek testu opóźnienia propagacji 50pF
	Minimalna temperatura robocza -40°C
	Minimalne robocze napięcie zasilania 2 V
	Szerokość 4.5mm

Podwójny multiwibrator monostabilny z funkcją ponownego wyzwalania i resetowania. 74HC123-Q100, 74HCT123-Q100 to szybkie urządzenia CMOS z bramką Si i stykami zgodnymi z układami Schottky'ego TTL małej mocy (LSTTL). Są one zgodne z normą JEDEC nr 7A. 74HC123-Q100, 74HCT123-Q100 to podwójne multiwibratory monostabilne z funkcją ponownego wyzwolenia oraz opcją regulacji szerokości impulsu wyjściowego trzema metodami. Podstawowy impuls określa przy użyciu zewnętrznego rezystora (REXT) i kondensatora (CEXT). Po wyzwoleniu szerokość podstawowego impulsu wyjściowego można zwiększyć poprzez ponowne wyzwolenie bramkowanego wejścia aktywowanego zboczem opadającym (nA) lub wejścia aktywowanego zboczem narastającym (nB).

Atest do zastosowań w motoryzacji wg normy AEC-Q100 (klasa 1)
Wyzwalanie DC z wejść aktywnego stanu wysokiego lub aktywnego stanu niskiego
Możliwość ponownego wyzwolenia dla bardzo długich impulsów przy współczynniku wypełnienia do 100%
Bezpośrednie resetowanie przerywa impuls wyjściowy
Przerzutnik Schmitta na wszystkich wejściach oprócz wejścia resetowania

Multiwibrator monostabilny podwójny, 74HC, l. elementów: 2, Montaż powierzchniowy

.
