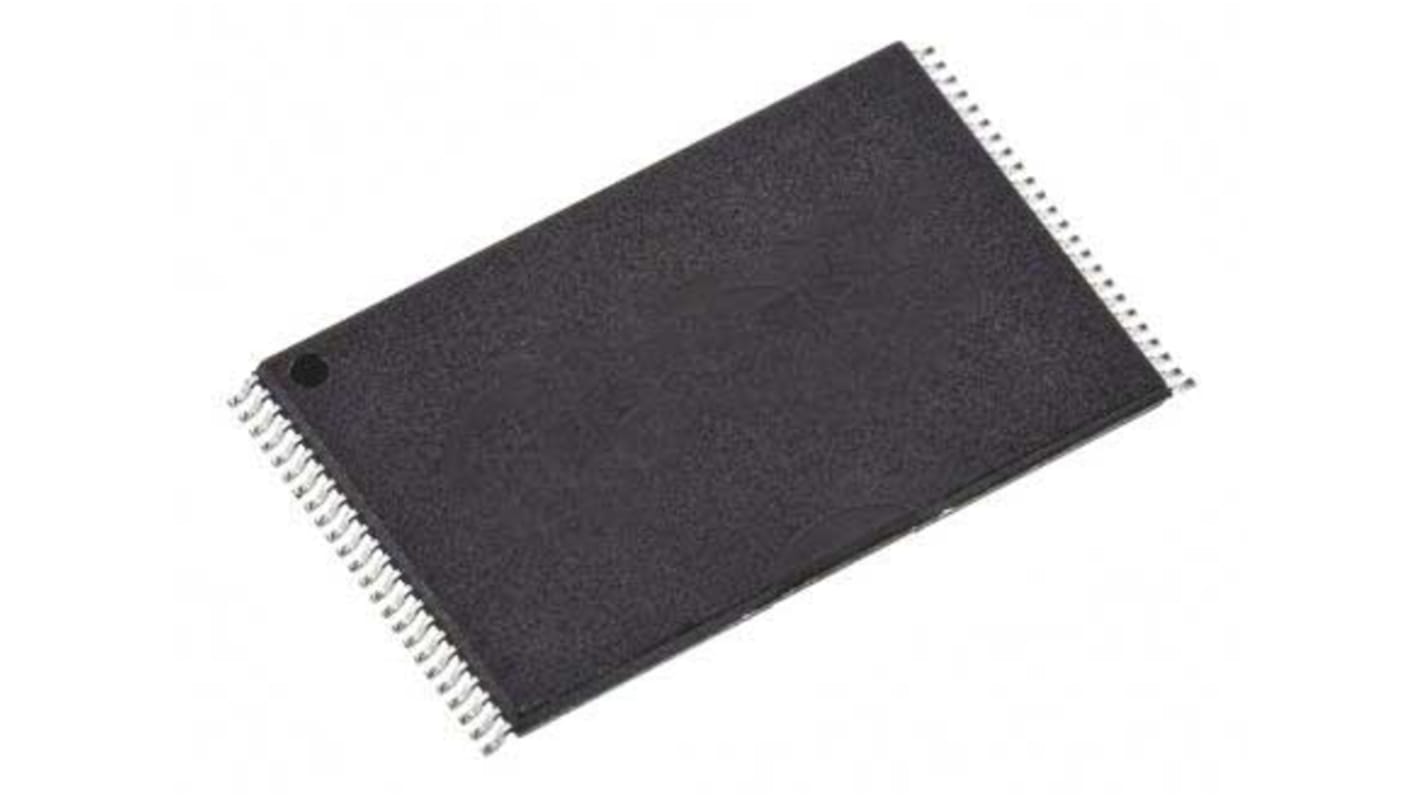

Infineon Pamięć flash NOR 16 MB 48-pinowy TSOP CFI Powierzchnia 70 ns

Zobacz wszystkie Pamięć flash
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Nr art. RS:
193-8786
Nr części producenta:
S29AL016J70TFI013
Producent:
Infineon
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Infineon

Rozmiar pamięci

16MB

Typ produktu

Pamięć flash

Typ złącza

CFI

Typ obudowy

TSOP

Liczba styków

48

Typ montażu

Powierzchnia

Typ komórek

NOR

Minimalne napięcie zasilania

2.7V

Maksymalne napięcie zasilania

3.6V

Typ pomiaru czasu

Asynchroniczny

Minimalna temperatura robocza

-40°C

Maksymalna temperatura robocza

85°C

Wysokość

1.05mm

Długość

12mm

Normy/Zatwierdzenia

No

Liczba bitów w słowie

8

Prąd zasilania

12mA

Norma motoryzacyjna

AEC-Q100

Liczba słów

2M

Seria

S29AL016J

Maksymalny czas dostępu swobodnego

70ns

S29AL016J to pamięć flash 16 Mbit, 3,0 V, zorganizowana w postaci 2 097 152 bajtów lub 1 048 576 słów. Urządzenie jest oferowane w pakietach 48-kulkowych o małym skoku BGA (skok 0,8 mm), 64-kulkowych Wzmocnionych BGA (skok 1,0 mm) i 48-stykowych TSOP. Dane dla całego słowa (x16) pojawiają się na DQ15–DQ0, dane dla całego bajtu (x8) pojawiają się na DQ7–DQ0. Urządzenie to zostało zaprojektowane do programowania w systemie przy użyciu standardowego zasilania systemu VCC 3,0 V. Do operacji zapisu lub kasowania nie jest wymagane użycie VCC o napięciu 12,0 V VPP lub 5,0. Urządzenie może być także zaprogramowane w standardowych programistycznych EPROM.

Urządzenie oferuje czas dostępu 55 ns, co pozwala na pracę szybkich mikroprocesorów bez stanów oczekiwania. Aby wyeliminować rywalizację o dostęp do magistrali, urządzenie posiada oddzielne elementy sterujące włączaniem układu scalonego (CE#), włączaniem zapisu (WE#) i włączaniem wyjścia (OE#).

Programowanie urządzenia odbywa się poprzez wykonanie sekwencji poleceń programu. Inicjuje to algorytm wbudowanego programu wewnętrzny algorytm, który automatycznie określa szerokość impulsu programu i sprawdza prawidłowy margines komórki. Tryb odblokowania obejścia umożliwia szybsze Faster (wyłączenie blokady), ponieważ wymaga tylko dwóch cykli zapisu danych zamiast czterech.

Wymazywanie danych odbywa się poprzez wykonanie sekwencji poleceń kasowania. Inicjuje to algorytm Embedded Erase wewnętrzny algorytm, który automatycznie programuje macierz (jeśli nie została jeszcze zaprogramowana) przed wykonaniem operacji kasowania. Podczas usuwania urządzenie automatycznie sprawdza szerokość impulsu wymazywania i poprawność marginesu komórki. System hosta może wykryć, czy program lub kasowanie jest zakończone przez obserwację pinu RY/BY#, lub przez odczytanie bitów stanu DQ7(odpytywanie danych#) i DQ6 (przełączanie). Po zakończeniu programu lub cyklu kasowania urządzenie jest gotowe do odczytu danych tablicy lub przyjęcia innego polecenia.
