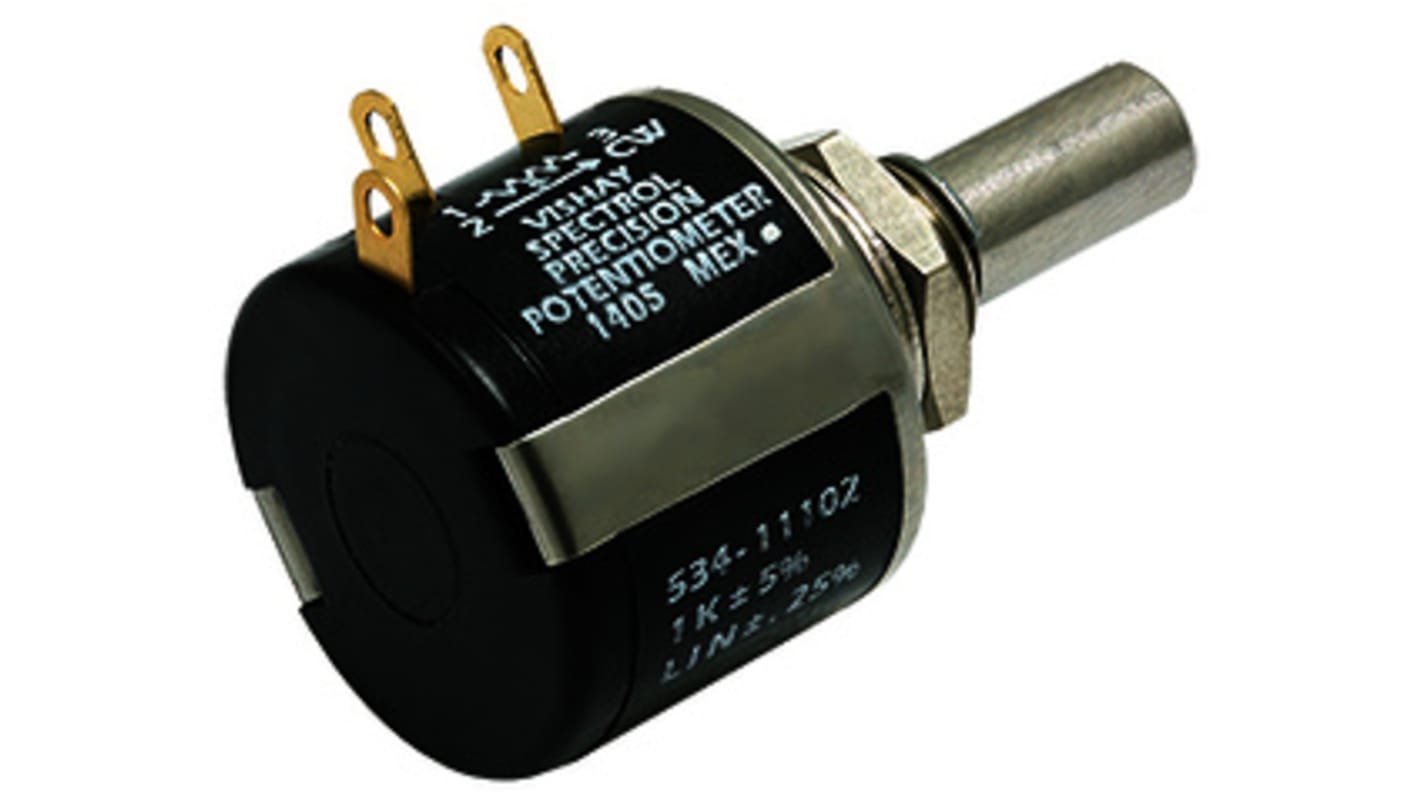

Potencjometr 10 kΩ typ Obrotowa Vishay 10 średnica wału 3.18 mm 1 2 W długość wału 9.5 mm Montaż na serwo
- Nr art. RS:
- 167-9497
- Nr części producenta:
- 534S1103JC4222
- Producent:
- Vishay
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 opakowanie po 10 sztuk/i)*
4 820,09 zł
(bez VAT)
5 928,71 zł
(z VAT)
Informacje o zapasach są obecnie niedostępne - Sprawdź ponownie później
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 10 - 40 | 482,009 zł | 4 820,09 zł |
| 50 - 90 | 462,731 zł | 4 627,31 zł |
| 100 - 190 | 438,633 zł | 4 386,33 zł |
| 200 + | 385,61 zł | 3 856,10 zł |
*cena orientacyjna
- Nr art. RS:
- 167-9497
- Nr części producenta:
- 534S1103JC4222
- Producent:
- Vishay
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Vishay | |
| Typ produktu | Potencjometr | |
| Typ potencjometru | Obrotowa | |
| Maksymalna oporność | 10kΩ | |
| Średnica wału | 3.18mm | |
| Liczba ścieżek | 1 | |
| Opakowanie | Masowe | |
| Liczba zwojów | 10 | |
| Moc znamionowa | 2W | |
| Stopniowanie elektryczne | Liniowy | |
| Materiał elementu | Drutowe | |
| Typ montażu | Montaż na serwo | |
| Styl zakończenia | Oczko lutownicze | |
| Długość wału | 9.5mm | |
| Typ regulacji | Bok | |
| Minimalna temperatura robocza | -55°C | |
| Liczba styków | 3 | |
| Maksymalna temperatura robocza | 125°C | |
| Wysokość | 26.99mm | |
| Głębokość | 22.22mm | |
| Długość | 39.67mm | |
| Normy/Zatwierdzenia | RoHS | |
| Tolerancja ± | 5% | |
| Typ siłownika | Wałek rowkowany | |
| Seria | 534 | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Vishay | ||
Typ produktu Potencjometr | ||
Typ potencjometru Obrotowa | ||
Maksymalna oporność 10kΩ | ||
Średnica wału 3.18mm | ||
Liczba ścieżek 1 | ||
Opakowanie Masowe | ||
Liczba zwojów 10 | ||
Moc znamionowa 2W | ||
Stopniowanie elektryczne Liniowy | ||
Materiał elementu Drutowe | ||
Typ montażu Montaż na serwo | ||
Styl zakończenia Oczko lutownicze | ||
Długość wału 9.5mm | ||
Typ regulacji Bok | ||
Minimalna temperatura robocza -55°C | ||
Liczba styków 3 | ||
Maksymalna temperatura robocza 125°C | ||
Wysokość 26.99mm | ||
Głębokość 22.22mm | ||
Długość 39.67mm | ||
Normy/Zatwierdzenia RoHS | ||
Tolerancja ± 5% | ||
Typ siłownika Wałek rowkowany | ||
Seria 534 | ||
Vishay 534 - potencjometry z uzwojeniem
• skręty 10 razy
• Dostępna konstrukcja do montażu na tulejach i serwie
• Liniowość ± 0,25 %, aż do 0,05 % na żądanie
• Specjalne tolerancje oporności do 1 %
• Przedłużenia wału tylnego i łożysko wspornika
• Dostępne wałek metryczny
• Konfiguracja dwóch ścieżek i koncentryczne wałki
• Moment obrotowy wysokiego momentu, zawór centralny, poślizg sprzęgła na żądanie
• Specjalne oznaczenia i przedłużenia przedniego wału
Precyzja - Wieloobrotowy i serwomechanizm
Note
* Zestaw montażowy nie jest wymagany w przypadku użycia zestawu montażowego serwomotoru. Należy bezwzględnie zapobiegać obracaniu się wału o 360°x10 obrotów w stosunku do zakresu ruchu mechanicznego.
