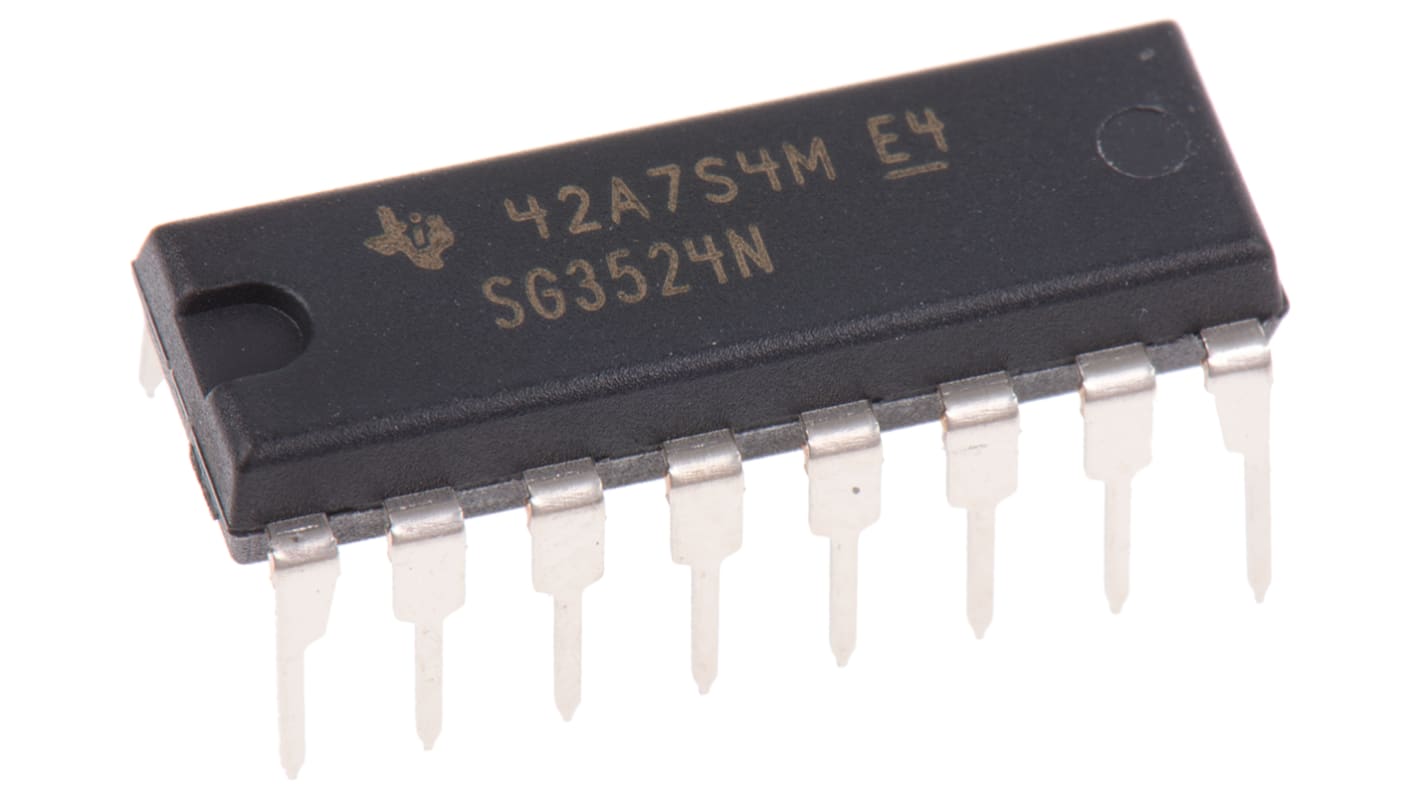

Sterownik PWM SG3524N 450 kHz, wyjścia: 2 Otwór przelotowy 16-pinowy Texas Instruments 40V PDIP
- Nr art. RS:
- 428-521
- Nr części producenta:
- SG3524N
- Producent:
- Texas Instruments
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 sztuka)*
7,38 zł
(bez VAT)
9,08 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- Dodatkowe 27 szt. dostępne od 07 września 2026
- Dodatkowe 467 szt. dostępne od 14 września 2026
- Dodatkowe 1000 szt. dostępne od 22 października 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę |
|---|---|
| 1 - 49 | 7,38 zł |
| 50 - 99 | 7,07 zł |
| 100 - 249 | 6,30 zł |
| 250 - 499 | 6,12 zł |
| 500 + | 6,03 zł |
*cena orientacyjna
- Nr art. RS:
- 428-521
- Nr części producenta:
- SG3524N
- Producent:
- Texas Instruments
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Texas Instruments | |
| Maksymalna częstotliwość przełączania | 450kHz | |
| Typ produktu | Sterownik PWM | |
| Prąd zasilania | 8mA | |
| Napięcie wyjściowe | 5.4V | |
| Prąd wyjściowy | 100mA | |
| Wykrywanie zerowego zasilania | Nie | |
| Liczba wyjść | 2 | |
| Typ montażu | Otwór przelotowy | |
| Minimalne napięcie zasilania | 8V | |
| Typ obudowy | PDIP | |
| Maksymalne napięcie zasilania | 40V | |
| Liczba styków | 16 | |
| Minimalna temperatura robocza | 0°C | |
| Maksymalne obciążenie robocze | 45% | |
| Typ kontrolera PWM | Tryb napięciowy | |
| Maksymalna temperatura robocza | 70°C | |
| Długość | 19.3mm | |
| Szerokość | 6.35mm | |
| Normy/Zatwierdzenia | No | |
| Seria | SG | |
| Wysokość | 4.57mm | |
| Norma motoryzacyjna | Nie | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Texas Instruments | ||
Maksymalna częstotliwość przełączania 450kHz | ||
Typ produktu Sterownik PWM | ||
Prąd zasilania 8mA | ||
Napięcie wyjściowe 5.4V | ||
Prąd wyjściowy 100mA | ||
Wykrywanie zerowego zasilania Nie | ||
Liczba wyjść 2 | ||
Typ montażu Otwór przelotowy | ||
Minimalne napięcie zasilania 8V | ||
Typ obudowy PDIP | ||
Maksymalne napięcie zasilania 40V | ||
Liczba styków 16 | ||
Minimalna temperatura robocza 0°C | ||
Maksymalne obciążenie robocze 45% | ||
Typ kontrolera PWM Tryb napięciowy | ||
Maksymalna temperatura robocza 70°C | ||
Długość 19.3mm | ||
Szerokość 6.35mm | ||
Normy/Zatwierdzenia No | ||
Seria SG | ||
Wysokość 4.57mm | ||
Norma motoryzacyjna Nie | ||
Sterownik Flyback, sterowanie napięciem, Texas Instruments
Izolowany sterownik zasilania odwrotnego zapewnia regulację wyjścia stałego napięcia (CV) i stałego prądu (CC) w celu poprawy reakcji przejściowej na duże kroki obciążenia. Regulacja pierwotnej strony (PSR) eliminuje konieczność użycia sprzęgła optycznego.
Sterowniki Flyback, Texas Instruments
Sterownik PWM w trybie prądowym i w trybie napięcia
Regulacja strony pierwotnej
Tryb zasilania szczytowego
Niski pobór energii
