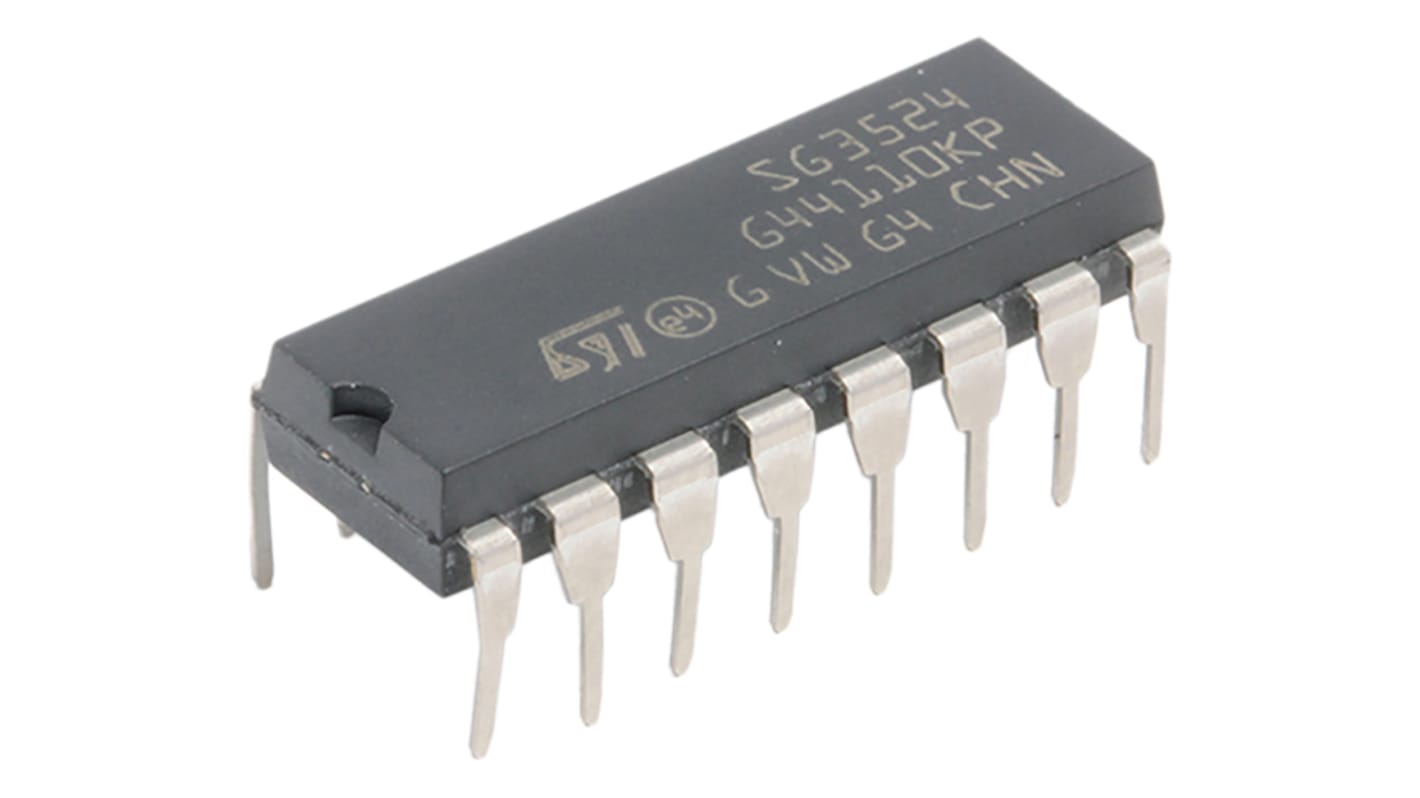

Sterownik PWM SG3524N 300 kHz, wyjścia: 2 Otwór przelotowy 16-pinowy STMicroelectronics 40V PDIP

Zobacz wszystkie PWM
Obecnie niedostępne
Nie wiemy, czy ten produkt będzie ponownie dostępny, został wycofywany przez producenta.
Nr art. RS:
633-789
Nr części producenta:
SG3524N
Producent:
STMicroelectronics
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

STMicroelectronics

Typ produktu

Sterownik PWM

Maksymalna częstotliwość przełączania

300kHz

Prąd zasilania

8mA

Napięcie wyjściowe

18V

Prąd wyjściowy

100mA

Wykrywanie zerowego zasilania

Nie

Liczba wyjść

2

Typ montażu

Otwór przelotowy

Minimalne napięcie zasilania

8V

Typ obudowy

PDIP

Maksymalne napięcie zasilania

40V

Topologia

Funkcja Push Pull

Liczba styków

16

Minimalna temperatura robocza

0°C

Maksymalne obciążenie robocze

45%

Maksymalna temperatura robocza

70°C

Typ kontrolera PWM

Tryb napięciowy

Normy/Zatwierdzenia

RoHS

Wysokość

5.1mm

Seria

SG3524

Długość

20mm

Szerokość

7.1mm

Norma motoryzacyjna

Nie

Sterowniki PWM, STMicroelectronics


Sterowniki modulacji szerokości impulsu (PWM) mogą obsługiwać izolowane i nieizolowane zasilacze prądu zmiennego-DC i DC-DC. Są one oparte na najpopularniejszych topologiach zarówno w sieciach jednostronnych, takich jak kontrolery typu "fly-back", "forward" lub "quasi-rezonansowe", jak i konfiguracje z dwoma zakończeniami, takie jak asymetryczne półmostek, dla zasilaczy przełącznikowych (SSMPS).

Kontrolery PMW integrują również kompleksowy zestaw zabezpieczeń, co zwiększa niezawodność i niezawodność.

Sterowniki PWM (Pulse Width Modulation), STMicroelectronics
