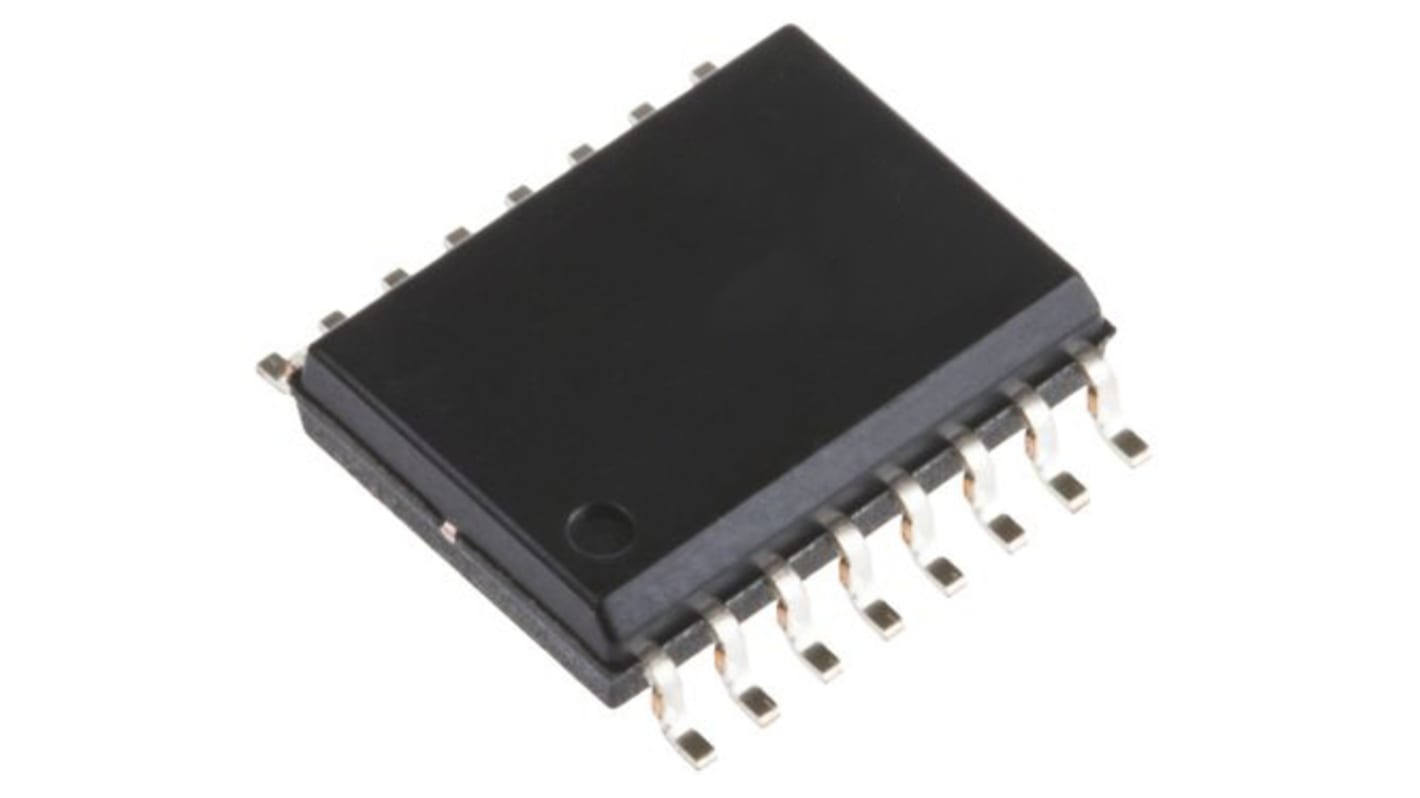

Sterownik PWM 100 kHz, wyjścia: 5 Powierzchnia 16-pinowy onsemi 9V SOIC
- Nr art. RS:
- 185-8093
- Nr części producenta:
- NCV1063AD100R2G
- Producent:
- onsemi
Suma częściowa (2500 sztuk/i, na szpuli zawierającej 2500)*
9 307,50 zł
(bez VAT)
11 447,50 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
Tymczasowo niedostępny
- Dostępne od 20 maja 2027
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Na Rolki* |
|---|---|---|
| 2500 + | 3,723 zł | 9 307,50 zł |
*cena orientacyjna
- Nr art. RS:
- 185-8093
- Nr części producenta:
- NCV1063AD100R2G
- Producent:
- onsemi
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | onsemi | |
| Maksymalna częstotliwość przełączania | 100kHz | |
| Typ produktu | Sterownik PWM | |
| Napięcie wyjściowe | 670V | |
| Prąd wyjściowy | 780mA | |
| Wykrywanie zerowego zasilania | Nie | |
| Liczba wyjść | 5 | |
| Typ montażu | Powierzchnia | |
| Typ obudowy | SOIC | |
| Minimalne napięcie zasilania | -0.3V | |
| Liczba styków | 16 | |
| Maksymalne napięcie zasilania | 9V | |
| Minimalna temperatura robocza | -40°C | |
| Maksymalne obciążenie robocze | 72% | |
| Maksymalna temperatura robocza | 150°C | |
| Typ kontrolera PWM | Tryb prądowy | |
| Normy/Zatwierdzenia | No | |
| Szerokość | 4mm | |
| Seria | NCV | |
| Długość | 10mm | |
| Wysokość | 1.5mm | |
| Norma motoryzacyjna | AEC-Q100 | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka onsemi | ||
Maksymalna częstotliwość przełączania 100kHz | ||
Typ produktu Sterownik PWM | ||
Napięcie wyjściowe 670V | ||
Prąd wyjściowy 780mA | ||
Wykrywanie zerowego zasilania Nie | ||
Liczba wyjść 5 | ||
Typ montażu Powierzchnia | ||
Typ obudowy SOIC | ||
Minimalne napięcie zasilania -0.3V | ||
Liczba styków 16 | ||
Maksymalne napięcie zasilania 9V | ||
Minimalna temperatura robocza -40°C | ||
Maksymalne obciążenie robocze 72% | ||
Maksymalna temperatura robocza 150°C | ||
Typ kontrolera PWM Tryb prądowy | ||
Normy/Zatwierdzenia No | ||
Szerokość 4mm | ||
Seria NCV | ||
Długość 10mm | ||
Wysokość 1.5mm | ||
Norma motoryzacyjna AEC-Q100 | ||
- Kraj pochodzenia:
- PH
Wbudowany MOSFET 670 V z RDS(on) 11,4 Ω
Duża odległość między stykami wysokonapięciowymi
Regulowany prąd szczytowy do 650 mA
Bezpośrednie połączenie zwrotne dla nieizolowanej przetwornicy
Wewnętrzny i regulowany obwód ochrony przed przepięciami (OPP)
Zabezpieczenie przed zwarciem z wyjściem automatycznego odzyskiwania z wykrywaniem opartym na timerze
Wstrząs częstotliwości (w tym w trybie składania częstotliwości)
Prąd-tryb pracy przy stałej częstotliwości – 60 lub 100 kHz
FrequencyFoldback Operation
Możliwość projektowania SMPS o mocy wyjściowej do 12 W
Bezpieczniejsza i bardziej wytrzymała konstrukcja nawet z obudowami SMD
Zwiększona skalowalność konstrukcji
Prostsze i tańsze konstrukcje Buck lub Buck-Boost
Własna technika bez rozpraszania w celu samodzielnego zabezpieczenia obciążenia
Zapewnia bardziej wytrzymałą ochronę bez obaw o łączenie uzwojenia pomocniczego
Lepszy podpis EMI w całym zakresie pracy
Możliwość skalowania pod kątem wydajności lub rozmiaru
Lepsza wydajność przy lekkim obciążeniu / lepsza EMI w całych warunkach obciążenia
Do dowolnej konstrukcji o niskim poborze mocy zasilanej akumulatorem EV
Zastosowania
Zasilacz pomocniczy EV
Produkty końcowe
Ładowarki na płytce
Inwertery trakcyjne
