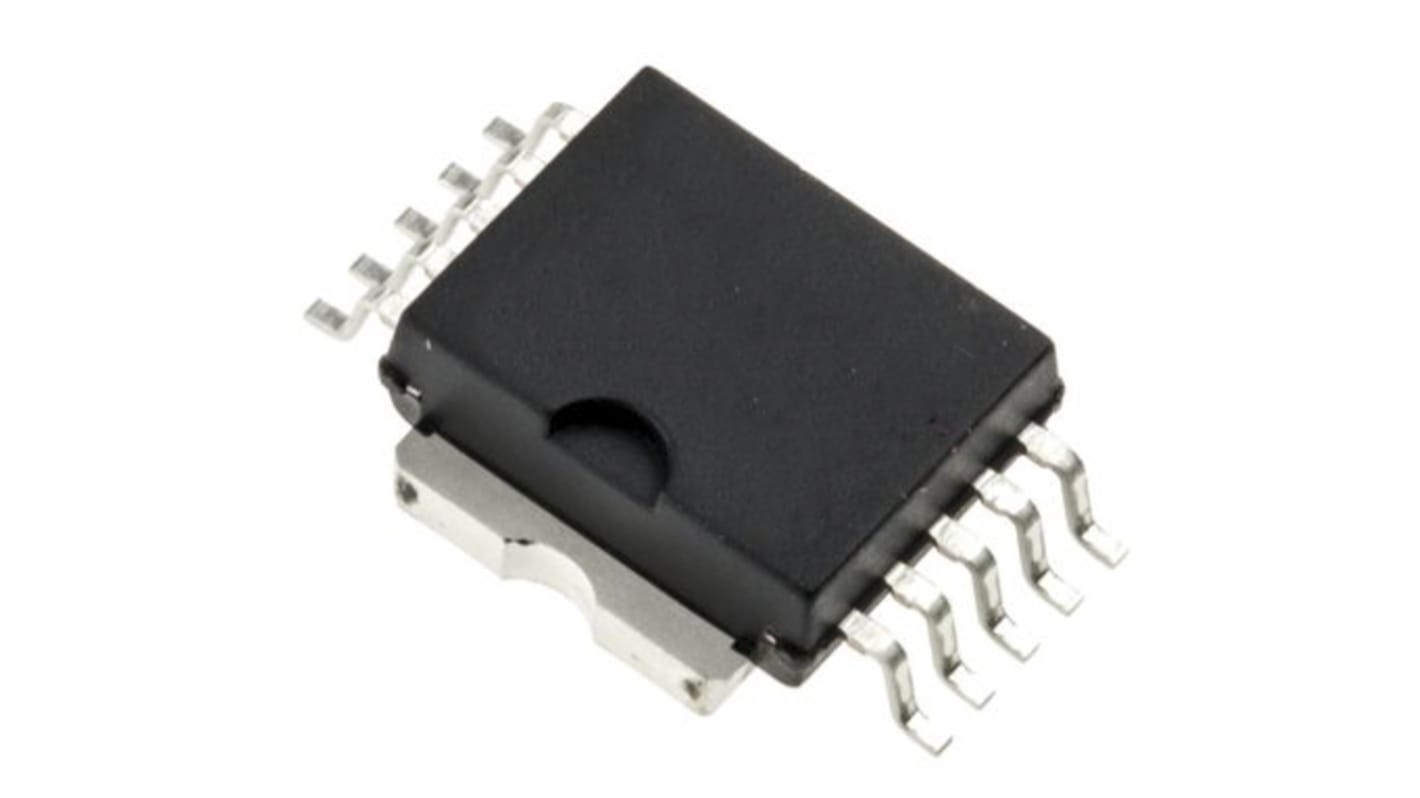

Sterownik PWM NCV1060BD100R2G 65 kHz, wyjścia: 5 Powierzchnia 10-pinowy onsemi 9 V SOIC

Zobacz wszystkie PWM
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 opakowanie po 6 sztuk/i)*

22,05 zł

(bez VAT)

27,12 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Niedobór dostaw
  • 66 szt. do wysyłki z innej lokalizacji
Nasze obecne zapasy są ograniczone, a nasi dostawcy spodziewają się problemów z dostawą.
Produkty
Za jednostkę
Za Opakowanie*
6 - 543,675 zł22,05 zł
60 - 1143,165 zł18,99 zł
120 - 5942,745 zł16,47 zł
600 - 11942,423 zł14,54 zł
1200 +2,37 zł14,22 zł

*cena orientacyjna

Rodzaj opakowania:
Nr art. RS:
185-9298
Nr części producenta:
NCV1060BD100R2G
Producent:
onsemi
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

onsemi

Typ produktu

Sterownik PWM

Maksymalna częstotliwość przełączania

65kHz

Napięcie wyjściowe

670 V

Prąd wyjściowy

300mA

Wykrywanie zerowego zasilania

Nie

Liczba wyjść

5

Typ montażu

Powierzchnia

Typ obudowy

SOIC

Minimalne napięcie zasilania

-0.3V

Maksymalne napięcie zasilania

9V

Liczba styków

10

Minimalna temperatura robocza

-40°C

Maksymalne obciążenie robocze

72%

Maksymalna temperatura robocza

150°C

Typ kontrolera PWM

Tryb prądowy

Seria

NCV

Długość

5mm

Wysokość

1.75mm

Szerokość

4 mm

Normy/Zatwierdzenia

No

Norma motoryzacyjna

AEC-Q100

Kraj pochodzenia:
TH
Wbudowany MOSFET 670 V z RDS(on) 34 Ω

Duża odległość między stykami wysokonapięciowymi

Regulowany prąd szczytowy do 250 mA

Bezpośrednie połączenie zwrotne dla nieizolowanej przetwornicy

Wewnętrzny i regulowany obwód ochrony przed przepięciami (OPP)

Zabezpieczenie przed zwarciem z wyjściem automatycznego odzyskiwania z wykrywaniem opartym na timerze

Prąd-tryb pracy przy stałej częstotliwości – 60 lub 100 kHz

Z (wersja A) lub bez (wersja B) wykrywania napięcia wejściowego linii AC

Wstrząs częstotliwości (w tym w trybie składania częstotliwości)

Możliwość projektowania SMPS o mocy wyjściowej do 8 W

Bezpieczniejsza i bardziej wytrzymała konstrukcja nawet z obudowami SMD

Zastosowania motoryzacyjne

Zwiększona skalowalność konstrukcji

Prostsze i tańsze konstrukcje Buck lub Buck-Boost

Własna technika bez rozpraszania w celu samodzielnego zabezpieczenia obciążenia

Zapewnia bardziej wytrzymałą ochronę bez martwienia się o sprzęgło pomocnicze

Możliwość skalowania pod kątem wydajności lub rozmiaru

Udoskonalona ochrona przed usterkami, gdy linia AC jest zbyt niska lub w przypadku zasilania z napięciem Vin do 21 V DC

Lepszy podpis EMI w całym zakresie pracy

Zastosowania

Zasilacz pomocniczy EV

Produkty końcowe

Ładowarki na płytce

Inwertery trakcyjne
