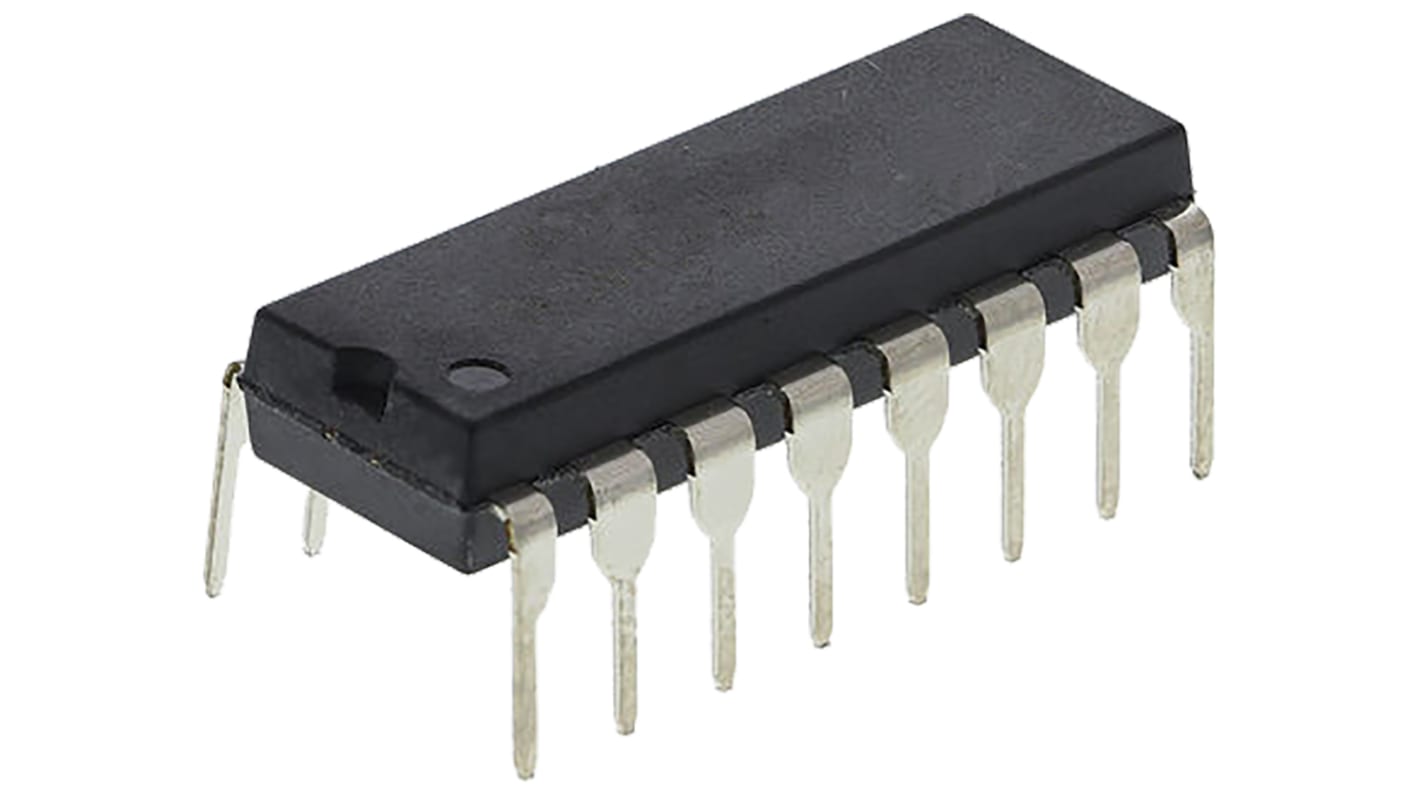

Kontroler PWM 52 kHz Otwór przezierny 16 -pinowy Texas Instruments PDIP

Zobacz wszystkie PWM
Tymczasowo niedostępny
Rodzaj opakowania:
Nr art. RS:
226-9829
Nr części producenta:
UCC3806N
Producent:
Texas Instruments
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Texas Instruments

Maksymalna częstotliwość przełączania

52 kHz

Prąd wyjściowy

500 mA

Liczba wyjść

2

Metoda sterowania

Natężenie

Typ montażu

Otwór przezierny

Czas zanikania

35ns

Typ opakowania

PDIP

Czas narastania

35ns

Liczba styków

16

Topologia

Wzmocnienie, opór, ruch powrotny, przód

Maksymalne obciążenie robocze

50%

Wymiary

19.3 x 6.35 x 4.57mm

Typ kontrolera PWM

Tryb prądowy

Długość

19.3mm

Szerokość

6.35mm

Wysokość

4.57mm

Maksymalna temperatura robocza

+70 °C

Maksymalne robocze napięcie zasilania

14,5 V

Minimalna temperatura robocza

0 °C

Minimalne robocze napięcie zasilania

8 V

Kontroler Flyback, sterowanie prądem, seria UCC28/UCC38, Texas Instruments


Odłączany sterownik zasilania wstecznego zapewnia regulację napięcia stałego (CV) i natężenia prądu stałego (CC) w celu poprawy chwilowej reakcji na duże obciążenie. Regulacja Primary-Side (PSR) eliminuje potrzebę stosowania transoptorów.

Rodzina kontrolerów PWM BiCMOS UCC3806 firmy Texas Instruments oferuje wyjątkowo lepszą wydajność przy zastosowaniu dobrze znanej architektury. Dzięki zastosowaniu tego samego schematu blokowego i układu styków popularnej serii UC3846 linia UCC3806 charakteryzuje się zwiększoną częstotliwością przełączania, a jednocześnie znacznie zmniejsza prąd odchyłki stosowany w urządzeniu. Przy typowym natężeniu prądu rozruchowego 50 μA i dobrze określonym progu napięcia przy włączeniu urządzenia te są preferowane w zastosowaniach, od zasilaczy OFF-line po przenośne urządzenia zasilane bateriami. Dwa wyjścia sterujące o wysokim natężeniu, tranzystor MOSFET i szybka pętla wykrywania prądu jeszcze bardziej zwiększają wszechstronność urządzenia.

BiCMOS wersja rodzin UC3846
Maksymalny prąd roboczy 1.4 ma
Maksymalny prąd rozruchowy 100 μA
±0.5 A prąd wyjściowy Peak
Opóźnienie obwodu 125 ns
Łatwiejsze równoległe Ability
Lepsze korzyści z bieżącego trybu sterowania

.



Kontrolery Flyback, Texas Instruments


Tryb prądu-prądowego i sterownik PWM trybu napięcia
Rozporządzenie w sprawie prawa własności
Tryb Peak Power
Niski pobór energii
