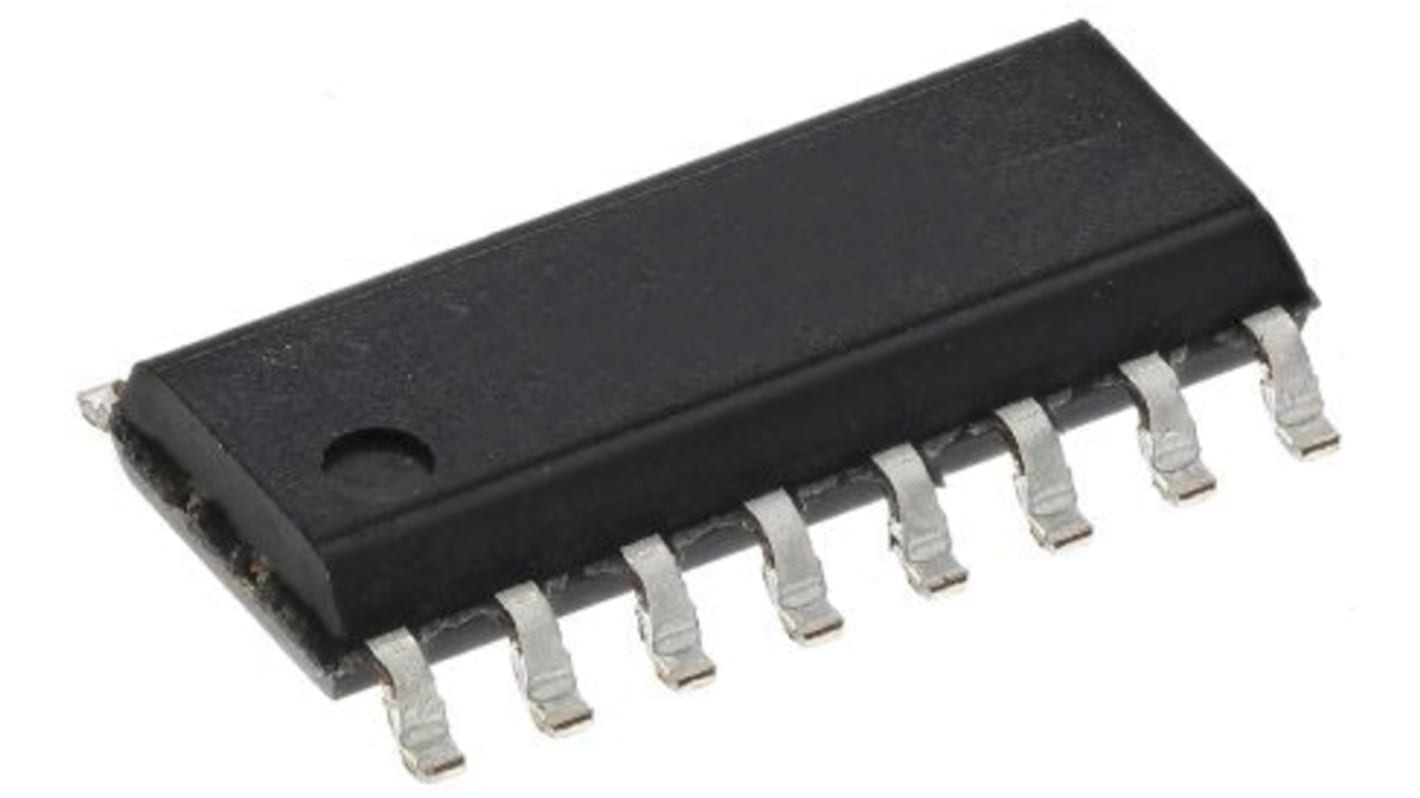

Sterownik PWM Powierzchnia 16-pinowy Renesas Electronics 16 V QSOP

Zobacz wszystkie PWM
Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 tuba po 98 sztuk/i)*

1 248,814 zł

(bez VAT)

1 536,052 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Koszt dostawy zamówienia na kwotę poniżej 300,00 zł (bez VAT) to 15,90 zł.
Ostatni magazyn RS
  • Ostatnie 784 sztuk, gotowe do wysyłki z innej lokalizacji
Produkty
Za jednostkę
Za Tubę*
98 - 9812,743 zł1 248,81 zł
196 - 19612,399 zł1 215,10 zł
294 - 49012,073 zł1 183,15 zł
588 - 88211,764 zł1 152,87 zł
980 +11,469 zł1 123,96 zł

*cena orientacyjna

Nr art. RS:
256-1636
Nr części producenta:
ISL6752AAZA
Producent:
Renesas Electronics
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Renesas Electronics

Typ produktu

Sterownik PWM

Prąd zasilania podczas uruchamiania

175μA

Prąd zasilania

11mA

Napięcie wyjściowe

1 V

Typ montażu

Powierzchnia

Typ obudowy

QSOP

Minimalne napięcie zasilania

9V

Topologia

Pełny mostek

Liczba styków

16

Maksymalne napięcie zasilania

16V

Minimalna temperatura robocza

-40°C

Maksymalne obciążenie robocze

50%

Maksymalna temperatura robocza

105°C

Wysokość

1.73mm

Długość

4.98mm

Szerokość

3.99 mm

Seria

ISL6752

Normy/Zatwierdzenia

RoHS

Norma motoryzacyjna

Nie

Zero-Voltage Switching (ZVS) firmy Renesas to wysokowydajny, alternatywny pełnomostkowy sterownik PWM z zerowym przełączaniem napięcia (ZVS) o niskiej liczbie styków. Podobnie jak układ ISL6551 firmy Intersil, osiąga on funkcję ZVS poprzez sterowanie FET górnego mostu przy stałym cyklu pracy 50%, podczas gdy dolne FET są modulowane na krawędzi tylnej z regulowanymi opóźnieniami przełączania rezonansowego. W porównaniu z bardziej znanym sposobem sterowania przesunięciem fazowym algorytm ten zapewnia równoważną sprawność i lepszą wydajność przy nadprądzie i lekkim obciążeniu przy mniejszej złożoności w obudowie o niższej liczbie styków.

Regulowane opóźnienie rezonansowe do pracy

ZVSSynchroniczne wyjścia sterowania prostownikiem z regulowanym

opóźnieniem/wyprzedzeniemSterowanie trybem

prądowymRegulowana kontrola czasu

martwegoRegulowana częstotliwość oscylatora do 2

MHzSzybkie wykrywanie prądu do opóźnienia

wyjściowegoBez zawartości ołowiu (zgodność z RoHS)
