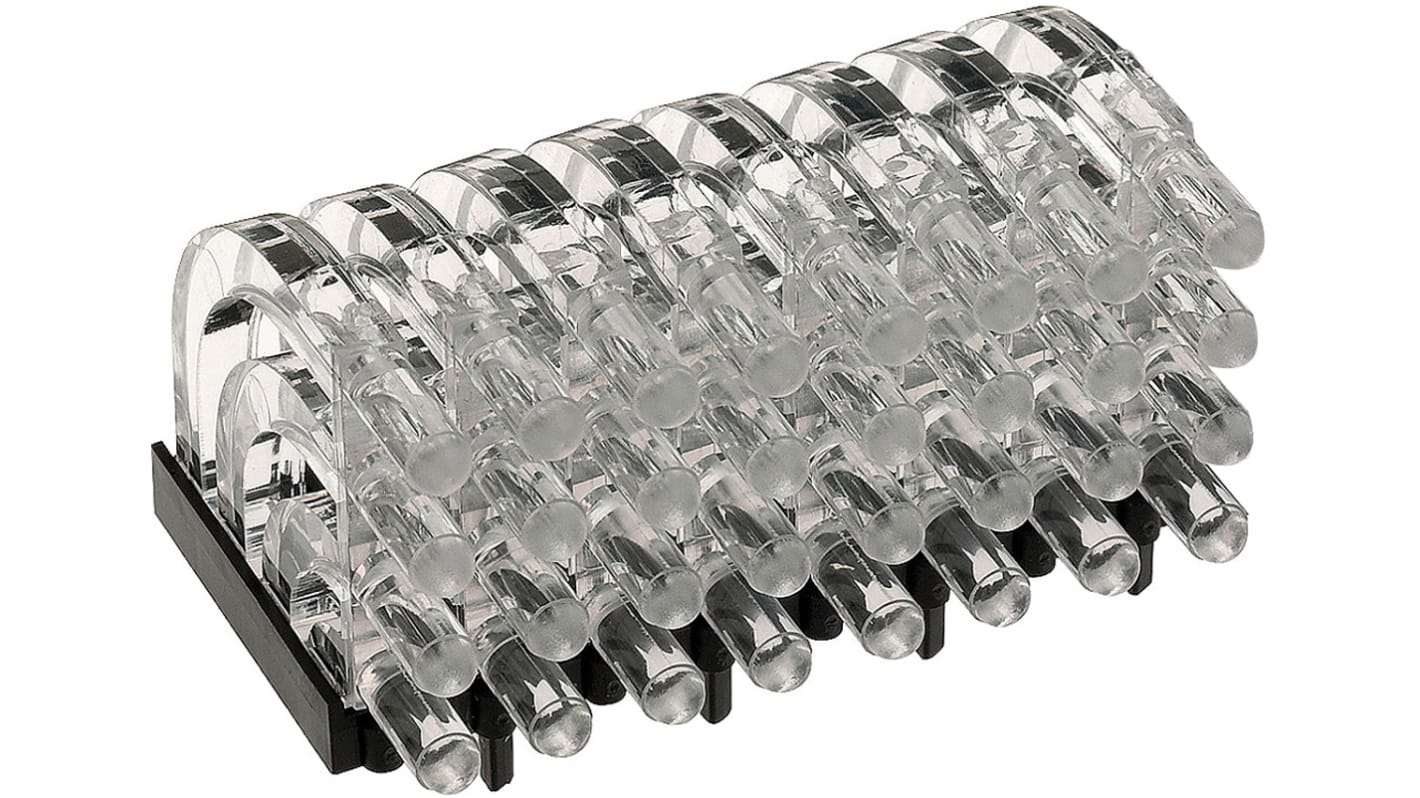

Światłowód do LED, sztywny, kątowy, dł. 29.38mm, 4-rzędowy, 32-drożny, , MENTOR

Zobacz wszystkie Rury LED
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Nr art. RS:
170-7659
Nr części producenta:
1279.1008
Producent:
Mentor GmbH
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Mentor GmbH

Elastyczne/sztywne

Sztywne

Długość

29.38mm

Orientacja

Proste

Wymiary

40.06 x 21.8 x 29.38mm

Typ montażu

Montaż na płytce drukowanej

Kształt soczewki

Kopuła

Liczba dróg

32

Rzędy

4

Dioda LED dołączona

Nie

Kolumny

8

Kolor soczewki

Bezbarwny

Średnica zewnętrzna

3mm

Konfiguracja rzędy i kolumny

4 x 8

Kraj pochodzenia:
TN

Poziome prowadnice świateł, 4 rzędy - okrągłe


Ta rodzina poziomych prowadnic świetlnych, począwszy od Mentor, składa się z czterech rzędów rur oświetleniowych. Okrągłe głowice są dostępne w średnicy 2 mm lub 3 mm i są równoległe do płytek drukowanych na płycie czołowej. Ta seria czterech poziomów prowadnic świetlnych jest dostępna w jednej kolumnie lub w wielu kolumnach z maksymalnie 40 głowicami. W tych przewodnikach światła zastosowano siatkę rozpraszającą światło, która zapobiega promieniowaniu podczas korzystania z różnych kolorów.
Poziome rurki świetlne są przeznaczone do stosowania z diodami LED montowanymi powierzchniowo (SMD) i montowane na płytce drukowanej za pomocą wypustów wciskanych. Lampka wstrzykiwania linii znajduje się w pobliżu diody LED na płytce.

Cechy prowadnic świateł poziomych:
Okrągłe głowice
4 x rzędy
Od 1 do 10 kolumn
Rura świetlna PC Clear UL94
Czarny ekran PC UL94
Temperatura otoczenia: Od -40°C do +85°C.

.



Diody LED, rurociągi świetlne, Mentor - poziomo


Prowadnice Mentor Light Guide przeznaczone są do przesyłania światła z diod LED montowanych na płytce drukowanej do wymaganego interfejsu użytkownika. Transfer ten jest zakończony z małą lub bez utraty luminancji i bez przenikania światła pomiędzy sąsiednimi elementami.
Ta szeroka gama prowadnic światła jest dostępna w wersji z pojedynczą lub wieloma przewodnikami światła, o różnych kształtach i rozmiarach głowy. Opcje te pozwalają im na stworzenie rozwiązania dla różnych rodzajów aplikacji. Oferują także prostą instalację i wysoki poziom ochrony przed ESD.
