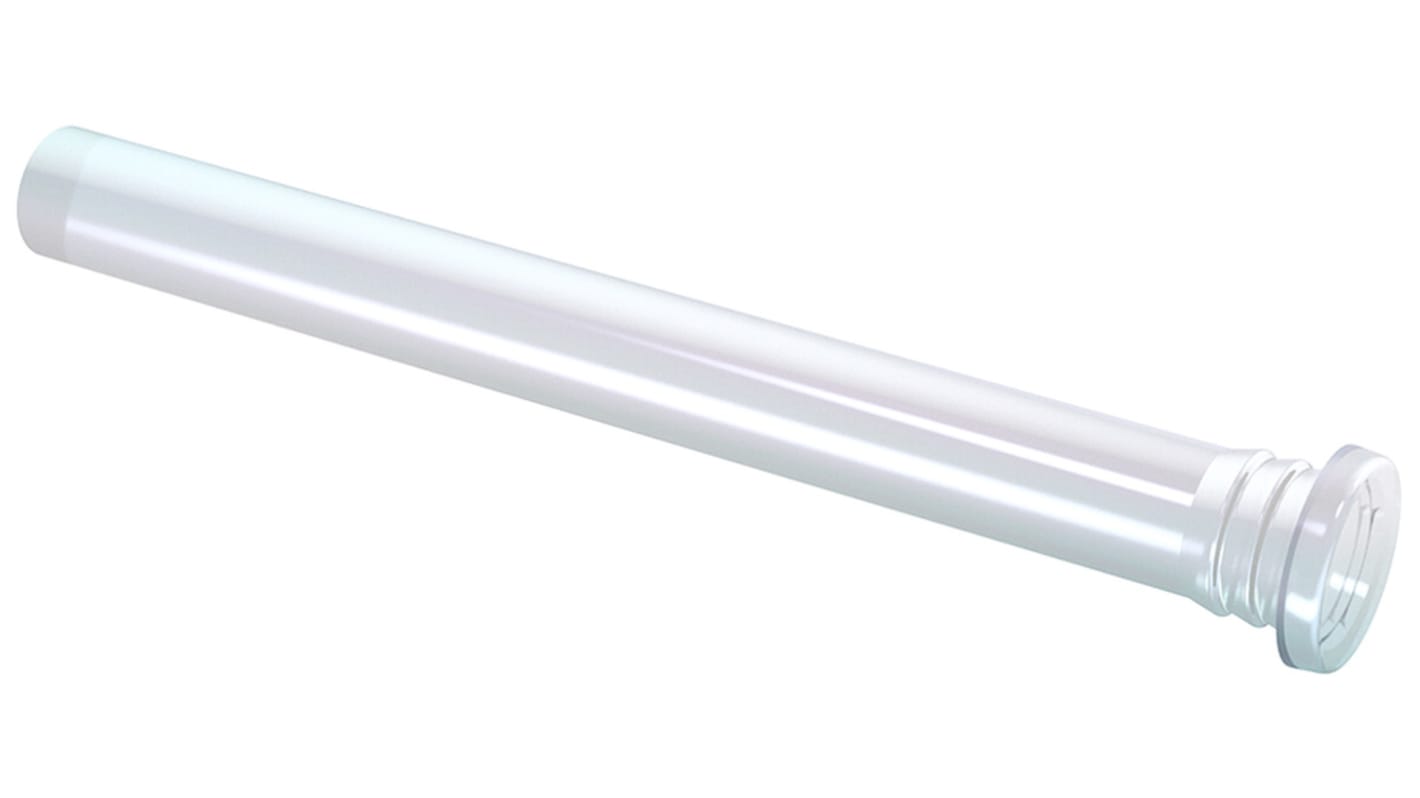

Światłowód do LED sztywny, prosty, dł. 8.7mm, MENTOR

Ta rodzina lekkich przewodników, od Mentor, została opracowana na podstawie oryginalnych podręczników świetlnych 1282 i 1293. Są to wodoodporne wersje z stopniem ochrony IP68, testowane przez Mentor. Wodoodporna konstrukcja jest osiągana dzięki unikalnemu kształtowi i precyzyjnemu otworowi montażowemu.
Proste prowadnice światła Mentor są przeznaczone do stosowania w panelach przednich z diodami LED montowanymi powierzchniowo (SMD). Odpowiednie diody LED obejmują rodziny SIDELED, TOPLED i CHIPLED, od Osram Opto Semiconductors. Ten zakres prowadnic świateł ma gładką powierzchnię wtryskiwania, która będzie sit w bliskiej odległości od diody LED pod kątem 0°.
Prowadnice świateł na panelu przednim są wykonane z czystego tworzywa sztucznego. Dostępne w różnych wymiarach, prowadnice światła mają kształt kulisty, płaski lub wgłębiony. Odpowiednie zastosowania obejmują: Wyroby medyczne, bezpieczeństwo, sprzęt komunikacyjny oraz kontrolę przemysłową. Dzięki izolacji wodoodpornej IP68 doskonale nadają się do stosowania w trudnych warunkach środowiskowych.

Cechy szczególne prowadnic świateł w panelach przednich:
Stopień ochrony IP68 wodoodporny
Powierzchnia wtryskiwania: Prosto 0°
Materiał LL: Clear PC UL94
Temperatura otoczenia: Od -20°C do +50°C.
Różne wymiary
Zakres kształtu głowy

Proste prowadnice światła Mentor GmbH są przeznaczone do stosowania w panelach przednich i z powierzchniowymi diodami LED (SMD). Odpowiednie diody LED to rodzina TOPLED i CHIPLED firmy OSRAM Opto Semiconductors. Ten zakres prowadnic świetlnych ma diagonal wstrzykiwanie twarzy, które będzie SIT w pobliżu LED, pod kątem 45°. Prowadnice przednich lampek oświetlenia panelu są wykonane z przezroczystego tworzywa sztucznego. Dostępne w różnych wymiarach prowadnice światła mają kształt kulisty, płaski lub z pogłębieniem walcowym. Odpowiednie zastosowania obejmują

Wodoodporny IP68
Powierzchnia wtryskiwanego paliwa: Prosta 0°
Materiał LL: Przezroczysty PC UL94
Temperatura otoczenia: Od -20°C do +50°C.
Różne wymiary
Zakres kształtów głowy

Rury świetlne LED, Mentor - panele przednie

Prowadnice Mentor Light Guide przeznaczone są do przesyłania światła z diod LED montowanych na płytce drukowanej do wymaganego interfejsu użytkownika. Transfer ten jest zakończony z małą lub bez utraty luminancji i bez przenikania światła pomiędzy sąsiednimi elementami.
Ta szeroka gama prowadnic światła jest dostępna w wersji z pojedynczą lub wieloma przewodnikami światła, o różnych kształtach i rozmiarach głowy. Opcje te pozwalają im na stworzenie rozwiązania dla różnych rodzajów aplikacji. Oferują także prostą instalację i wysoki poziom ochrony przed ESD.
Prowadnice świateł na panelu przednim idealnie nadają się do zastosowań, w których prowadnica światła nie jest przymocowana do płytki drukowanej. Wpychają się one do otworu w panelu przednim, przy czym powierzchnia świetlnego wstrzykiwania znajduje się blisko diody LED. Z tego powodu prowadnice przednich świateł zapewniają różne możliwości konstrukcyjne.
