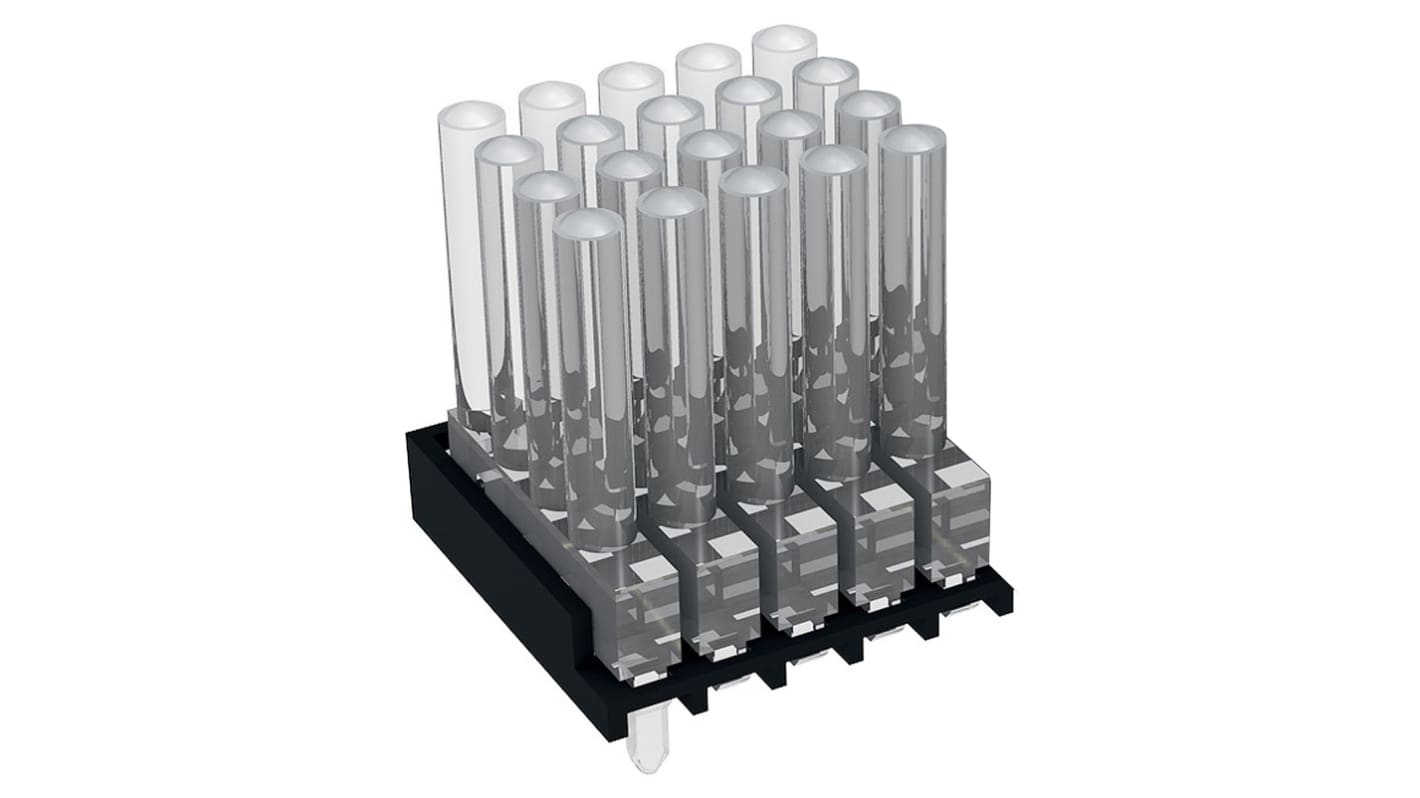

Światłowód do LED sztywny, prosty, dł. 30mm, montaż na PCB, 20-drożny, soczewka kopułkowa, MENTOR

Zobacz wszystkie Rury LED
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
Nr art. RS:
879-6403
Nr części producenta:
1296.7154
Producent:
Mentor GmbH
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Mentor GmbH

Elastyczne/sztywne

Sztywne

Długość

30mm

Orientacja

Kątowe

Wymiary

13.32 x 13.7 x 32.1mm

Typ montażu

Montaż na płytce drukowanej

Kształt soczewki

Kopuła

Liczba dróg

20

Rzędy

4

Dioda LED dołączona

Nie

Kolumny

5

Kolor soczewki

Bezbarwny

Średnica zewnętrzna

1.95mm

Konfiguracja rzędy i kolumny

4 x 5

Kraj pochodzenia:
DE

Pionowe prowadnice świateł, 4 rzędy - okrągłe


Ta rodzina pionowych prowadnic światła z Mentor składa się z czterech rzędów rurek. Okrągłe głowice są dostępne w średnicy 2 mm i są równoległe do płytek drukowanych na panelu przednim. Ten zakres prowadnic świetlnych jest dostępny w pojedynczych modułach lub wielu macierzach z maksymalnie 40 sekcjami. W tych prowadnicach światła zastosowano obudowę rozpraszającą światło, która zapobiega promieniowaniu podczas używania kombinacji różnych kolorów.
Pionowe rury oświetleniowe są przeznaczone do stosowania z diodami LED do montażu powierzchniowego (SMD) i montowane na płytce drukowanej za pomocą wypustek do montażu na wcisk. Lampka wstrzykiwania linii znajduje się w pobliżu diody LED na płytce.

Cechy prowadnic bocznych świateł pionowych:
Okrągłe głowice
4 x rzędy
PC Clear UL94
Temperatura otoczenia: Od -40°C do +85°C.

.



Diody LED Liniowe rurociągi, Mentor - pionowo


Prowadnice Mentor Light Guide przeznaczone są do przesyłania światła z diod LED montowanych na płytce drukowanej do wymaganego interfejsu użytkownika. Transfer ten jest zakończony z małą lub bez utraty luminancji i bez przenikania światła pomiędzy sąsiednimi elementami.
Ta szeroka gama prowadnic światła jest dostępna w wersji z pojedynczą lub wieloma przewodnikami światła, o różnych kształtach i rozmiarach głowy. Opcje te pozwalają im na stworzenie rozwiązania dla różnych rodzajów aplikacji. Oferują także prostą instalację i wysoki poziom ochrony przed ESD.
