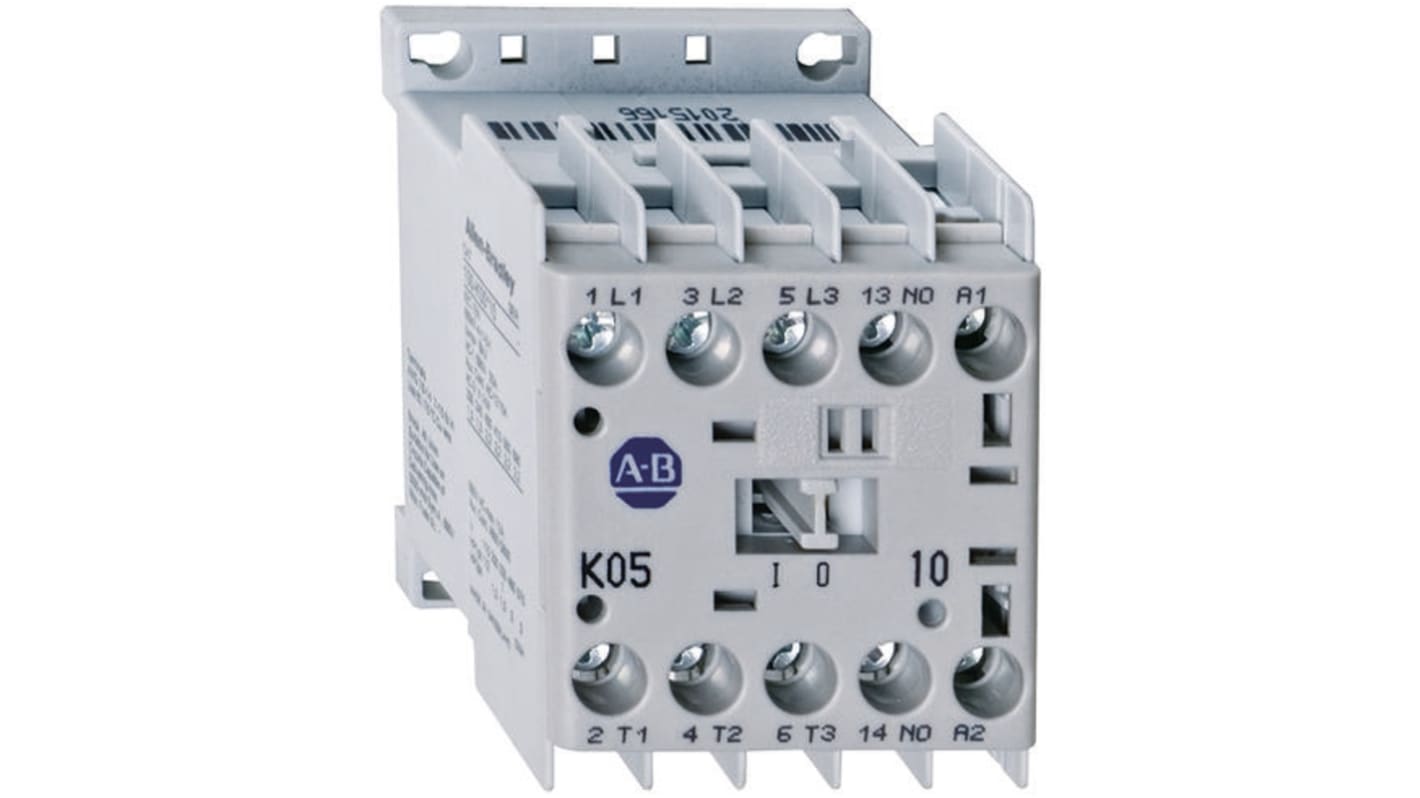

Stycznik 110 V ac Allen Bradley styki: 3 2.2 kW 5 A 3NO Śruba 100-K05D10
- Nr art. RS:
- 502-256
- Nr części producenta:
- 100-K05D10
- Producent:
- Allen Bradley
52 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
12 Dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Cena netto za szt.
195,17 zł
(bez VAT)
240,06 zł
(z VAT)
Produkty | Za jednostkę |
---|---|
1 + | 195,17 zł |
- Nr art. RS:
- 502-256
- Nr części producenta:
- 100-K05D10
- Producent:
- Allen Bradley
- Kraj pochodzenia:
- CH
Miniaturowe styczniki Allen Bradley 100-K.
Miniaturowe styczniki Bulletin 100-K firmy Allen Bradley zapewniają optymalną elastyczność dzięki niewielkim rozmiam, co stanowi idealne rozwiązanie dla Twoich wymagań systemowych. Te uniwersalne styczniki zostały zaprojektowane specjalnie do zastosowań komercyjnych i lekkich w przemyśle, gdzie przestrzeń panelowa jest ograniczona. Zapewniają niezawodne, bezpieczne i wydajne funkcje przełączania dla systemu sterowania silnikiem, zapewniając maksymalną wydajność w niewielkiej obudowie.
Te miniaturowe urządzenia mają mniejsze wymagania dotyczące głębokości panelu i są płytsze niż standardowe styczniki IEC. Są one dostępne z kilkoma stykami znamionowymi oraz cewkami sterowanymi prądem przemiennym lub stałym. Opcjonalne pomocnicze bloki stykowe 2- lub 4-biegunowe w różnych konfiguracjach styków pomocniczych są dostępne oddzielnie. Te ekonomiczne styczniki mają prąd znamionowy do 690 V i 3 Polaków oraz 1 styk pomocniczy. Wymiary: (H) 50 x (w) 45 x (D) 53 mm.
Styczniki te mają mechanicznie sprzężona wydajność pomiędzy stykami głównymi i wewnętrznymi stykami pomocnymi, co umożliwia sprzężenie zwrotne stanu w przypadku wystąpienia spoiny kontaktowej. Kontakt zlusterkiem zapobiega wszelkim warunkom stanu w przypadku BRAKU spoin biegunowych.
Charakterystyka i zalety:
kompaktowy rozmiar, co pozwala na szersze zastosowanie
wybór pełnonapięć styczników bez cofania i cofania
AC i DC mają takie same wymiary
IP2X Ochrona palców dla poprawy bezpieczeństwa
opcjonalny zintegrowany przeciwprzepięciowy
w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym
„styki zwierciadło zgodnie z IEC 60947-4-1 w całym
styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej
wybór pełnonapięć styczników bez cofania i cofania
AC i DC mają takie same wymiary
IP2X Ochrona palców dla poprawy bezpieczeństwa
opcjonalny zintegrowany przeciwprzepięciowy
w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym
„styki zwierciadło zgodnie z IEC 60947-4-1 w całym
styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej
Certyfikaty:
Oznaczenie CE
Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)
CCC
Do użytku z silnikami IE3 (IEC 60034-30)
Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)
CCC
Do użytku z silnikami IE3 (IEC 60034-30)
Stycznik 3-biegunowy Allen Bradley, 5 A, 2,2 kW - 100-K05D10
Ten 3-stykowy stycznik z serii Allen Bradley firmy Rockwell Automation służy do wykonywania funkcji przełączania w różnych zastosowaniach komercyjnych i lekkich zastosowaniach przemysłowych. Przy mocy 2,2 kW, ten element idealnie nadaje się do urządzeń obciążeniowe o dużym natężeniu. Dzięki 3-biegunowej konfiguracji urządzenie może sterować 3 obwodami jednocześnie, dzięki czemu jest dobrym wyborem w przypadku konfiguracji o ograniczonej przestrzeni. Konstrukcja urządzenia pozwala również na to, aby jego punkty Terminal nie były dostępne dla palców, co oznacza, że jest to bezpieczna i niezawodna opcja dla zastosowań przemysłowych.
• Modułowa konstrukcja ułatwia instalację i zapewnia dużą ilość miejsca na dodatkowe akcesoria • materiał obudowy termoplastycznej do izolacji i odporności na uderzenia • może działać zarówno przy napięciu zasilania prądem przemiennym (AC), jak i prądem stałym (DC), co zapewnia wszechstronność • odkute styki zapewniają mocne i niezawodne połączenie
Standardy i certyfikaty
• CE (Conformité Européenne) • cULus (Undriters Lab U.S and Kanada) • CCC (Chiny obowiązkowy certyfikat)
Co może spowodować awarię stycznika?
Istnieją dwa główne powody, dla których stycznik może ulec awarii. Pierwszy z nich to połączenie z masą innego elementu metalowego w przypadku uszkodzenia izolacji przewodów. Innym może być to, że utknął w pozycji otwartej. Fizyczna kontrola powinna wystarczyć do wykrycia którejkolwiek z tych usterek.
.
Styczniki Allen Bradley MCS (modułowy system sterowania):
MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.
Funkcje MCS:
szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb
łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
prosty i szybki montaż na szynie DIN i na powierzchni
łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
prosty i szybki montaż na szynie DIN i na powierzchni
Atrybut | Parametr |
---|---|
Napięcie cewki | 110 V ac |
Liczba styków | 3 |
Napięcie znamionowe styku | 690 V ac |
Prąd znamionowy styków | 5 A |
Zakres | 100 Series |
Seria | 100K |
Moc znamionowa | 2.2 kW |
Konfiguracja w stanie normalnym | 3NO |
Liczba styków dodatkowych | 1 |
Typ złącza | Śruba |
Długość | 108.2mm |
Szerokość | 44.9mm |
Głębokość | 82.7mm |
Minimalna temperatura robocza | -25°C |
Maksymalna temperatura robocza | +60°C |
