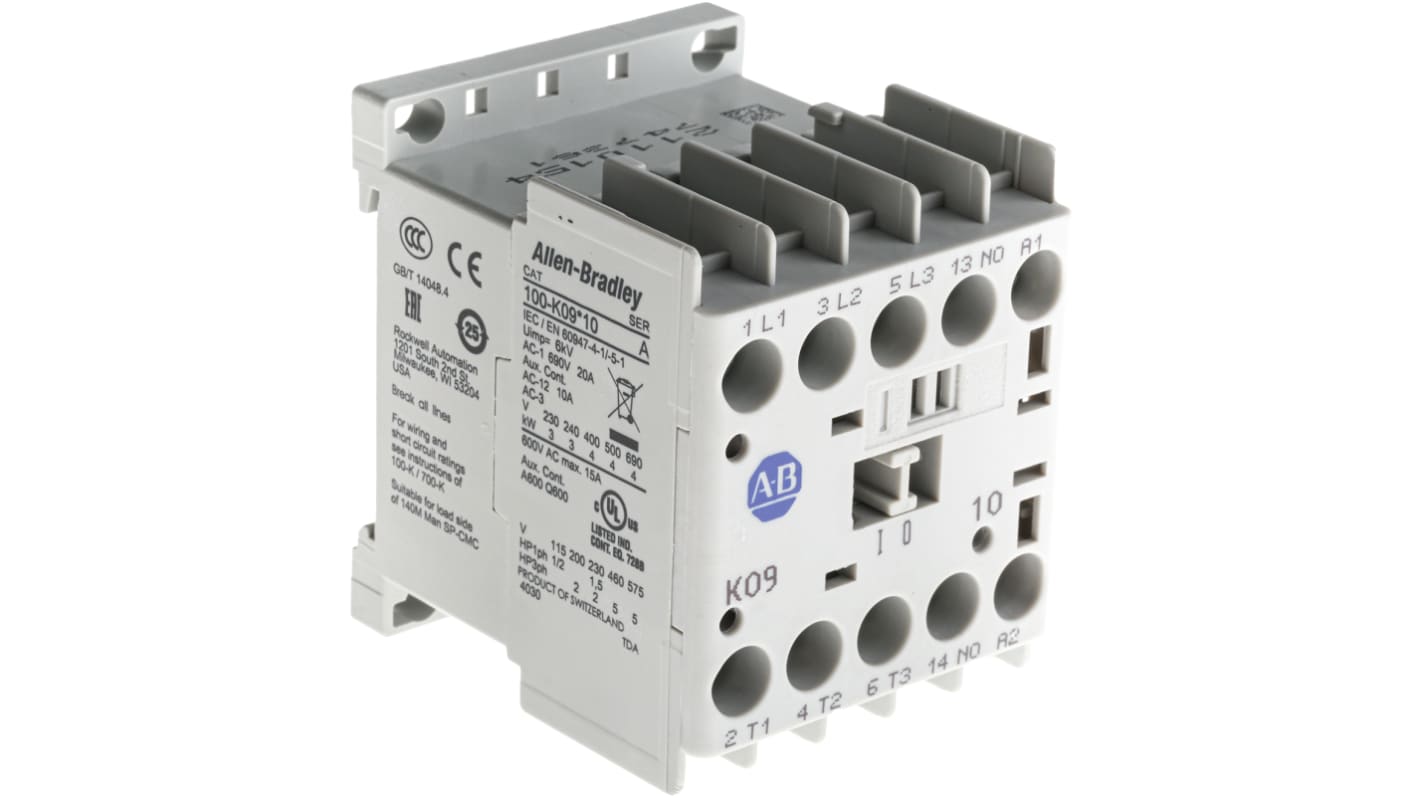

Stycznik 230 V ac Allen Bradley styki: 3 4 kW 9 A 3NO Śruba 100-K09KF10

Miniaturowe styczniki Bulletin 100-K firmy Allen Bradley zapewniają optymalną elastyczność dzięki niewielkim rozmiam, co stanowi idealne rozwiązanie dla Twoich wymagań systemowych. Te uniwersalne styczniki zostały zaprojektowane specjalnie do zastosowań komercyjnych i lekkich w przemyśle, gdzie przestrzeń panelowa jest ograniczona. Zapewniają niezawodne, bezpieczne i wydajne funkcje przełączania dla systemu sterowania silnikiem, zapewniając maksymalną wydajność w niewielkiej obudowie.

Te miniaturowe urządzenia mają mniejsze wymagania dotyczące głębokości panelu i są płytsze niż standardowe styczniki IEC. Są one dostępne z kilkoma stykami znamionowymi oraz cewkami sterowanymi prądem przemiennym lub stałym. Opcjonalne pomocnicze bloki stykowe 2- lub 4-biegunowe w różnych konfiguracjach styków pomocniczych są dostępne oddzielnie. Te ekonomiczne styczniki mają prąd znamionowy do 690 V i 3 Polaków oraz 1 styk pomocniczy. Wymiary: (H) 50 x (w) 45 x (D) 53 mm.

Styczniki te mają mechanicznie sprzężona wydajność pomiędzy stykami głównymi i wewnętrznymi stykami pomocnymi, co umożliwia sprzężenie zwrotne stanu w przypadku wystąpienia spoiny kontaktowej. Kontakt zlusterkiem zapobiega wszelkim warunkom stanu w przypadku BRAKU spoin biegunowych.

• kompaktowy rozmiar, co pozwala na szersze zastosowanie
• wybór pełnonapięć styczników bez cofania i cofania
• AC i DC mają takie same wymiary
• IP2X Ochrona palców dla poprawy bezpieczeństwa
• opcjonalny zintegrowany przeciwprzepięciowy
• w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym
• „styki zwierciadło” zgodnie z IEC 60947-4-1 w całym
• styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej

Oznaczenie CE
Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)
CCC
Do użytku z silnikami IE3 (IEC 60034-30)

Ten stycznik z serii Allen Bradley firmy Rockwell Automation służy do sterowania i ochrony silników prądu przemiennego (AC). Dzięki zasilaczu Coil 230 V AC i elektromagnesowi miniaturowe urządzenie włącza i wyłącza silniki elektryczne i może być zintegrowane z przekaźnikiem w celu zabezpieczenia przed przeciążeniem. Ponieważ może on być sterowany zdalnie, jest przydatny w przypadku silników napędzających urządzenia do transportu i przeładunku materiałów. Szerokość 45 mm i głębokość 53 mm sprawiają, że doskonale nadaje się do zastosowań, w których przestrzeń jest bardzo wysoka. Urządzenie jest wykonane z materiałów, które można poddać recyrkulacji, co czyni je zrównoważonym wyborem.

• Szeroki zakres temperatur pracy od -25°C do +60°C do użytku w wymagających środowiskach • 3-biegunowa konfiguracja do sterowania wieloobwodowego i wydajności przestrzennej • moc znamionowa 4 kW do zastosowań przy dużych obciążeniach prądem • łatwy montaż na szynie DIN eliminuje konieczność stosowania narzędzi

• CE (Conformité Européenne) • cULus (Undriters Lab U.S and Kanada) • CCC (Chiny obowiązkowy certyfikat)

Styczniki takie jak ten są używane głównie do sterowania silnikiem, ale można je również znaleźć w przypadku dużych instalacji oświetleniowych.

Styczniki Allen Bradley MCS (modułowy system sterowania):

MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.

Funkcje MCS:

• szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb
• łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
• kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
• koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
• prosty i szybki montaż na szynie DIN i na powierzchni
