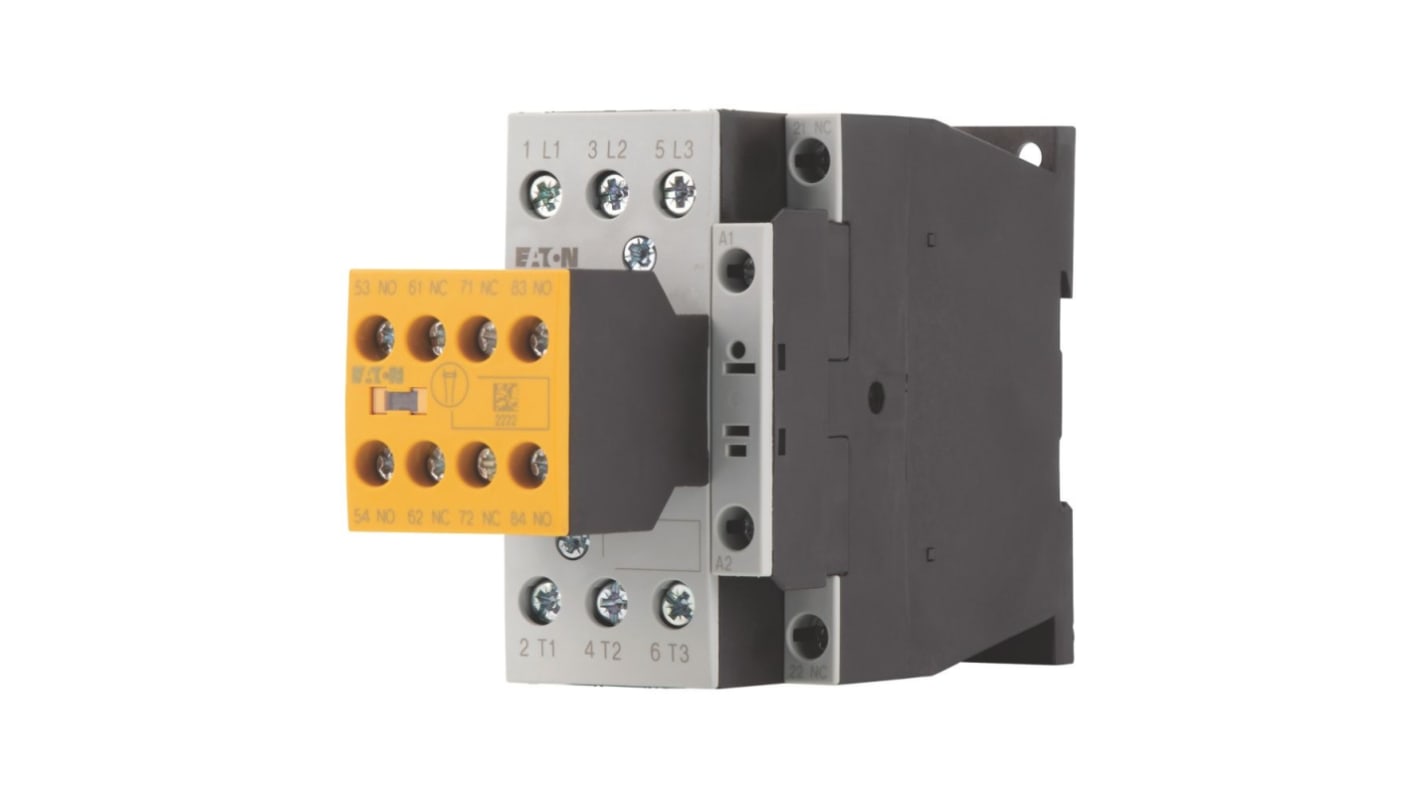

Stycznik 24→ VDC, 27 V. Eaton styki: 3 7,5 kW 18 A 3NO Śruba 191710 DILMS17-23(RDC24)

Seria styczników bezpieczeństwa DILMS firmy Eaton zapewnia niezawodne przełączanie w zastosowaniach związanych z bezpieczeństwem.

Standardowo wszystkie wersje stycznika bezpieczeństwa DILMS są wyposażone w montowany u góry styk pomocniczy, który zapobiega manipulowaniu przy manipulacie i uniemożliwia ręczne uruchamianie. Nie można go odłączyć. W celu zwiększenia bezpieczeństwa stycznik ma wbudowane styki lusterek i przeciwległe styki blokujące.

Wbudowany wziernik kontrolny umieszczony bezpośrednio nad wskaźnikiem położenia przełącznika ułatwia monitorowanie stanu działania systemów sterowania przez cały czas. Stycznik jest wyposażony w żółtą pokrywę, która umożliwia szybką i skuteczną identyfikację urządzeń zabezpieczających. Niezawodna konstrukcja tego stycznika stanowi doskonałe rozwiązanie do ochrony urządzeń przed ręcznym uruchomieniem.

Dostępne w czterech rozmiarach styczniki DILMS obejmują zakres mocy od 7 do 150 A. W tej serii znajdują się również przekaźniki bezpieczeństwa DILAS, które są dostępne w trzech różnych napięciach Coil, aby uzupełnić system bezpieczeństwa.

• bezpieczne monitorowanie stanu stycznika (okienko kontrolne) aktywacja ręczna nie jest możliwa
• kwalifikuje się do użycia w aplikacji zatrzymania awaryjnego z kontrolowanym start (kategoria 4)
• niezawodne i samomonitorujące obwody sterowania maszyny
• Interlocking przeciwległych styków
• styki lustrzane
• wyróżnione na żółto (RAL1004)
• niezawodne zaciski śrubowe
• montowany na górze i nieodłączany styk pomocniczy (z przodu)

Styczniki mogą być używane w wielu zastosowaniach, użytkownicy będą często znaleźć te styczniki są używane w ustawieniach przemysłowych, takich jak automatyka i sterowanie fabryki, transport kolejowy, systemy elektryczne, silnik elektryczny, oświetlenie, i inżynierii mechanicznej i są kluczowym elementem, gdy funkcje bezpieczeństwa i ochrona sprzętu i użytkowników są wymaganiem.

Przy podejmowaniu decyzji o zastosowaniu stycznika lub przekaźnika do obwodu bezpieczeństwa istnieją pewne ogólne zasady, które ułatwiają podjęcie decyzji. Stycznik powinien być używany, gdy prąd wynosi 9 A lub więcej, do 1000 V ac i może być używany do 1 lub 3-fazowych zastosowań bezpieczeństwa. Przekaźnik powinien być używany, gdy natężenie prądu wynosi 10 A lub mniej, do 250 V ac i zazwyczaj w zastosowaniach związanych z bezpieczeństwem jednofazowym.

Ten stycznik bezpieczeństwa Eaton został zaprojektowany do wydajnego sterowania silnikami w środowiskach przemysłowych. Pracując z napięciem cewki od 24 V do 27 V DC, zapewnia niezawodne działanie w temperaturach od -25°C do +60°C.

• 3-biegunowa konfiguracja do wszechstronnego sterowania silnikiem
• Obsługuje do 18A dla dużych obciążeń
• Zaciski śrubowe dla prostej instalacji
• Działa skutecznie w warunkach wysokiej temperatury
• Zawiera styki pomocnicze zwiększające funkcjonalność systemu

• Sterowanie silnikami w ustawieniach automatyki
• Nadaje się do różnych maszyn przemysłowych
• Dobrze integruje się ze środowiskami o krytycznym znaczeniu dla bezpieczeństwa

Tak, ma pięć styków pomocniczych.

Tak, skutecznie obsługuje zarówno obciążenia indukcyjne, jak i nieindukcyjne.

Odporność na wstrząsy wynosi 6,9 g dla głównych styków.

Eaton dawniej znany jako Moeller
