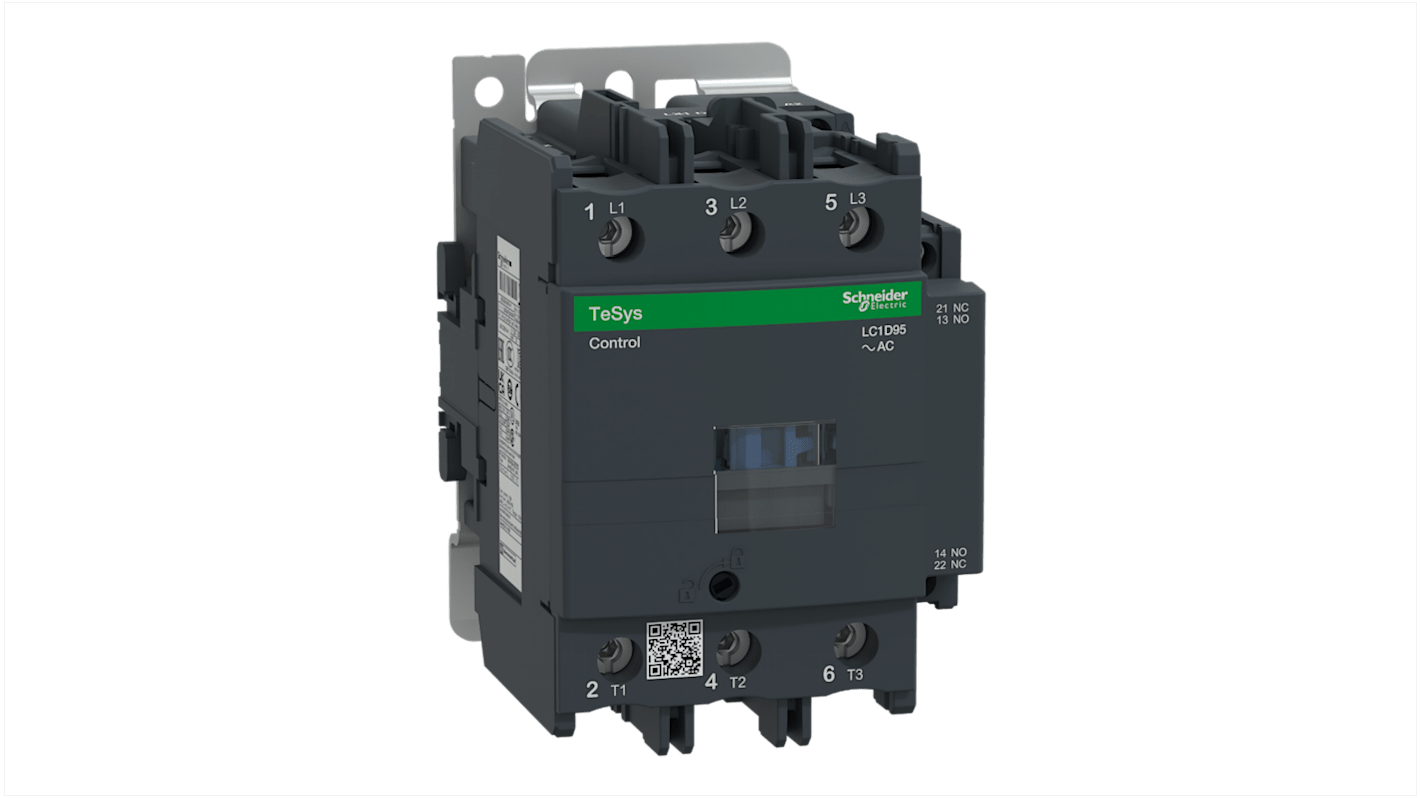

Stycznik TeSyS D 110V ac Schneider Electric styki: 3-biegunowy 45 kW 125 A 3 NO 110V ac Śruba LC1D95F7

Nr art. RS:: 188-4735
Numer artykułu Elfa Distrelec:: 303-97-043
Nr części producenta:: LC1D95F7
Producent:: Schneider Electric

Stycznik TeSyS D 110V ac Schneider Electric styki: 3-biegunowy 45 kW 125 A 3 NO 110V ac Śruba LC1D95F7

Suma częściowa (1 sztuka)*

2 008,80 zł

(bez VAT)

2 470,82 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

W magazynie

Liczba sztuk gotowa do wysyłki: 2
Dodatkowe 17 szt. do wysyłki z innej lokalizacji

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	2 008,80 zł

*cena orientacyjna

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać.

Kliknij tutaj, aby dowiedzieć się więcej.

Nr art. RS:: 188-4735
Numer artykułu Elfa Distrelec:: 303-97-043
Nr części producenta:: LC1D95F7
Producent:: Schneider Electric

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Schneider Electric
	Napięcie cewki	110V ac
	Typ produktu	Stycznik
	Liczba Biegunów	3
	Napięcie styku	300, 1000V dc
	Prąd zestyku	125A
	Seria	TeSyS D
	Moc znamionowa	45kW
	Funkcja	Sterowanie silnikiem
	Typ montażu	Szyna DIN
	Konfiguracja w stanie normalnym	3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych	1 NO/1 NC
	Liczba styków dodatkowych	1
	Typ złącza	Śruba
	Zastosowanie stycznika	Sterowanie silnikiem
	Napięcie obwodu sterowania Uc	110V ac
	Minimalna temperatura robocza	-5°C
	Prąd roboczy Ie	95A
	Maksymalna temperatura robocza	60°C
	Szerokość	85mm
	Normy/Zatwierdzenia	IEC, UL, EN
	Głębokość	130mm
	Długość	127mm
	Better World produkty	Tak
	Kryteria Better World	Projektowanie uwzględniające demontaż
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka Schneider Electric
	Napięcie cewki 110V ac
	Typ produktu Stycznik
	Liczba Biegunów 3
	Napięcie styku 300, 1000V dc
	Prąd zestyku 125A
	Seria TeSyS D
	Moc znamionowa 45kW
	Funkcja Sterowanie silnikiem
	Typ montażu Szyna DIN
	Konfiguracja w stanie normalnym 3 NO
	Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO/1 NC
	Liczba styków dodatkowych 1
	Typ złącza Śruba
	Zastosowanie stycznika Sterowanie silnikiem
	Napięcie obwodu sterowania Uc 110V ac
	Minimalna temperatura robocza -5°C
	Prąd roboczy Ie 95A
	Maksymalna temperatura robocza 60°C
	Szerokość 85mm
	Normy/Zatwierdzenia IEC, UL, EN
	Głębokość 130mm
	Długość 127mm
	Better World produkty Tak
	Kryteria Better World Projektowanie uwzględniające demontaż
	Konfiguracja styków i przełączania 3P

Zaloguj się, żeby pobrać modele CAD

Kraj pochodzenia:: CZ

Schneider Electric LC1D95F7

Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 95A/1000V AC-3/AC-3e (45kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 110 V 50/60 Hz AC, wbudowane styki pomocnicze 1NO+1NC, połączenia zasilania za pomocą zacisków śrubowych i sterowanie za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 85 mm), montaż na szynie DIN lub za pomocą śrub. Stycznik jest przystosowany do 25HP przy 200 do 208VAC, 30HP przy 240VAC, 60HP przy 480VAC i 60HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). Stycznik jest dostarczany z cewką 110 VAC 50/60 Hz. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 5,00 cali wysokości, 3,35 cala szerokości i 5,12 cala głębokości. Waży 3,55 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

Cechy i korzyści

• Kompaktowa 3-biegunowa konstrukcja upraszcza instalację w ciasnych przestrzeniach

• Znamionowy prąd roboczy 125 A obsługuje duże obciążenia

• Styki pomocnicze zwiększają możliwości sterowania złożonymi obwodami

• Trwała konstrukcja maksymalizuje żywotność

• Nadaje się do montażu na szynie DIN, ułatwiając montaż i konserwację

• Wydajna praca z mocą znamionową do 45 kW

Zastosowania

• Używany w obwodach sterowania silnikiem w celu zapewnienia płynnego działania

• Idealny do zadań automatyki przemysłowej wymagających niezawodnego przełączania

• Kompatybilność z obciążeniami rezystancyjnymi i indukcyjnymi w różnych środowiskach

• Stosowany w aplikacjach wymagających integracji styków pomocniczych

Jakie rodzaje obciążeń może kontrolować?

Może zarządzać zarówno obciążeniami rezystancyjnymi, jak i indukcyjnymi, zapewniając wszechstronność zastosowań.

Czy instalacja jest łatwa?

Tak, system montażu na szynie DIN umożliwia łatwą instalację i konserwację.

W jakiej maksymalnej temperaturze może pracować?

Działa skutecznie w zakresie temperatur od -40 do 70°C.

Czy można go używać do instalacji zewnętrznych?

Zalecany jest do użytku wewnątrz pomieszczeń, chyba że jest odpowiednio chroniony przed niekorzystnymi warunkami pogodowymi.

Jak podłączyć styki pomocnicze?

Styki pomocnicze należy podłączyć zgodnie z dostarczonymi schematami połączeń, aby zapewnić kompatybilność z aplikacją.
