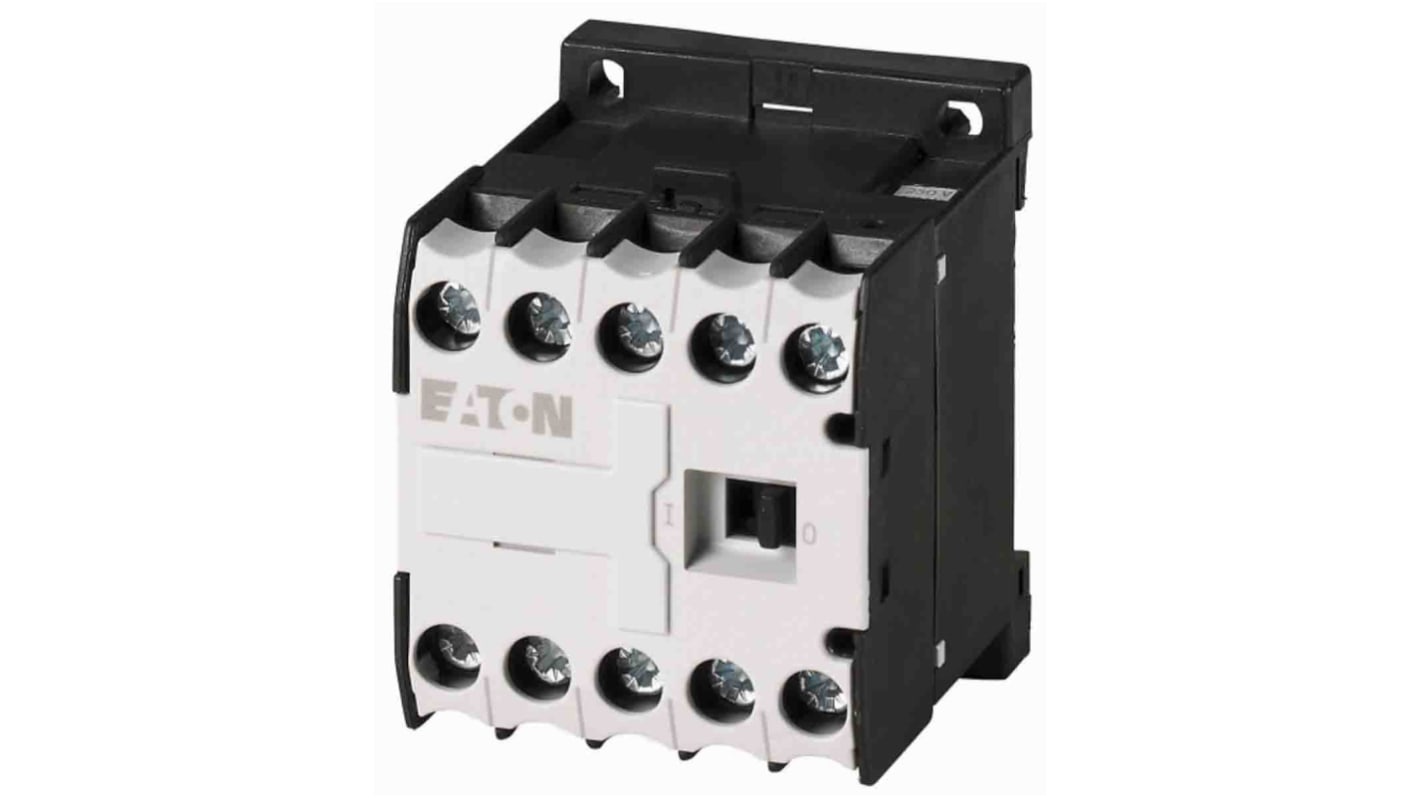

Stycznik DILER 24 V dc Eaton 2.6 W 6 A 2 NO/2 NC 24 V Śruba 010042 DILER-22-G(24VDC)

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

234,49 zł

(bez VAT)

288,42 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Dodatkowe 7 szt. dostępne od 26 stycznia 2026
  • Dodatkowe 4 szt. dostępne od 26 stycznia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +234,49 zł

*cena orientacyjna

Nr art. RS:
201-6996
Numer artykułu Elfa Distrelec:
304-21-845
Nr części producenta:
010042 DILER-22-G(24VDC)
Producent:
Eaton
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Eaton

Typ produktu

Stycznik

Napięcie cewki

24 V dc

Napięcie styku

24V

Prąd zestyku

6A

Moc znamionowa

2.6W

Seria

DILER

Funkcja

Przekaźnik pomocniczy

Typ montażu

Szyna DIN

Konfiguracja w stanie normalnym

2 NO/2 NC

Konfiguracja Stykó Dodatkowych Pomocniczych

2 NO/2 NC

Liczba styków dodatkowych

2

Typ złącza

Śruba

Napięcie obwodu sterowania Uc

24 V

Zastosowanie stycznika

Przekaźnik pomocniczy

Minimalna temperatura robocza

-25°C

Maksymalna temperatura robocza

50°C

Szerokość

58 mm

Normy/Zatwierdzenia

CSA, EN 60947-5-1, IEC/EN 60947, UL, VDE 0660

Głębokość

52mm

Długość

45mm

Zwolniony

Przekaźnik stycznika Eaton xStart, moc znamionowa 2 NO/2 NC, 2,6 w – seria DILER – 010042 ze złączem DILER-22-G (24 V DC)


Upewnić się, że silnik jest w dobrym stanie technicznym dzięki przekaźnikom styczników firmy Eaton. It służy do zapobiegania przeciążeniom silnika i zużywaniu się jego cewek z powodu przeciążeń, przegrzania lub zwarć. Dwa styki normalnie otwarte (NO) i dwa styki normalnie zamknięte (NC) są podłączone do obwodu, aby stale monitorować prąd przepływający przez obwód. W przypadku przekroczenia maksymalnego natężenia prądu przy pełnym obciążeniu (FLC) i maksymalnego natężenia prądu przy styku 6A (ampery), urządzenie wyłącza prąd.

Cechy i zalety


• Zaciski śrubowe zapewniają bezpieczne dopasowanie, nawet z wibracjami

• Zakres temperatur pracy od -25°C do +40°C do użytku w wymagających środowiskach przemysłowych

• Stopień ochrony IP20 (stopień ochrony przed wnikaniem) oznacza, że przekaźnik jest odporny na dotyk i chroniony przed przedmiotami o rozmiarze powyżej 12 mm

Czy ten przekaźnik stycznika jest przeznaczony do użytku z obwodami prądu przemiennego lub stałego?


Oba modele są przeznaczone do zasilania prądem przemiennym (przy napięciu sterującym od 24 V do 600 V, przy 50 Hz lub 60 Hz) lub prądem stałym (przy napięciu sterującym od 12 V do 250 V) dla silników o mocy do 5.5 kW.

Gdzie należy zainstalować przekaźnik stycznika?


Przekaźnik stycznika mini jest przeznaczony do montażu na szynie DIN.

Przekaźniki przeciążeniowe stycznika Eaton - Przekaźniki miniaturowe styczników DILE


Miniaturowe przekaźniki przeciążeniowe firmy Eaton do styczników DILE odzwierciedlają długą tradycję niezawodnego, zgodnego z kodami i wydajnego rozdziału mocy w każdym środowisku automatyki i sterowania. Te wyłączniki automatyczne zapewniają doskonałą ochronę przed przegrzaniem przewodów, przeciążeniami i zwarciami w pomieszczeniach mieszkalnych, komercyjnych, przemysłowych i niebezpiecznych oraz są idealnie przystosowane do pracy w trudnych warunkach i w wysokich temperaturach.

Miniaturowe przekaźniki przeciążeniowe stycznika pomocniczego DILE mają niewielkie wymiary i modułową konstrukcję, co zapewnia najwyższą gęstość pakowania. Dzięki niewielkim rozmiam te miniaturowe przekaźniki stycznikowe mogą być używane wszędzie tam, gdzie wymagane jest sterowanie i przełączanie niewielkimi silnikami lub obciążeniami. Dzięki rozszerzonym zakresowi wydajności do 5.5 kW przy napięciu 400 V, zakresowi mocy do 7 A i szerokim zatwierdzem, które oznaczają, że nadają się do użytku na całym świecie.

Przekaźniki styczników mini DILE są dostępne w wersjach AC (dla sieci prądu sterującego od 24 V do 480 V z 50 Hz lub 60 Hz) lub DC (dla wersji prądu sterującego od 12 V do 220 V). Wersje zasilane prądem stałym posiadają tłumik jako kombinację diodowo-rezystorową zintegrowaną z urządzeniem.

W serii DITLER przekaźników przeciążeniowych styczników Eaton dostępne są zarówno sprężynowe przekaźniki Terminal, jak i przykręcane przekaźniki Terminal ze stykami przeciwległych, co umożliwia rozbudowę urządzeń do 8 styków pomocniczych.

Charakterystyka i zalety


• napęd AC - do napięć sterowania od 24 V do 600 V, przy 50 Hz lub 60 Hz

• napęd DC - do napięć sterowania od 12 V. Do 250 V.

• atesty UL i CSA

• do sterowania silnikami do 5.5 kW

• urządzenia zasilane prądem stałym z wbudowanymi obwodami tłumijącymi

• pomocniczy NC ze stykami zwierciadlowymi do użytku w zakresie bezpieczeństwa aplikacji

• Niski pobór mocy - może być sterowany bezpośrednio z. Sterownik PLC

Note

Eaton dawniej znany jako Moeller
