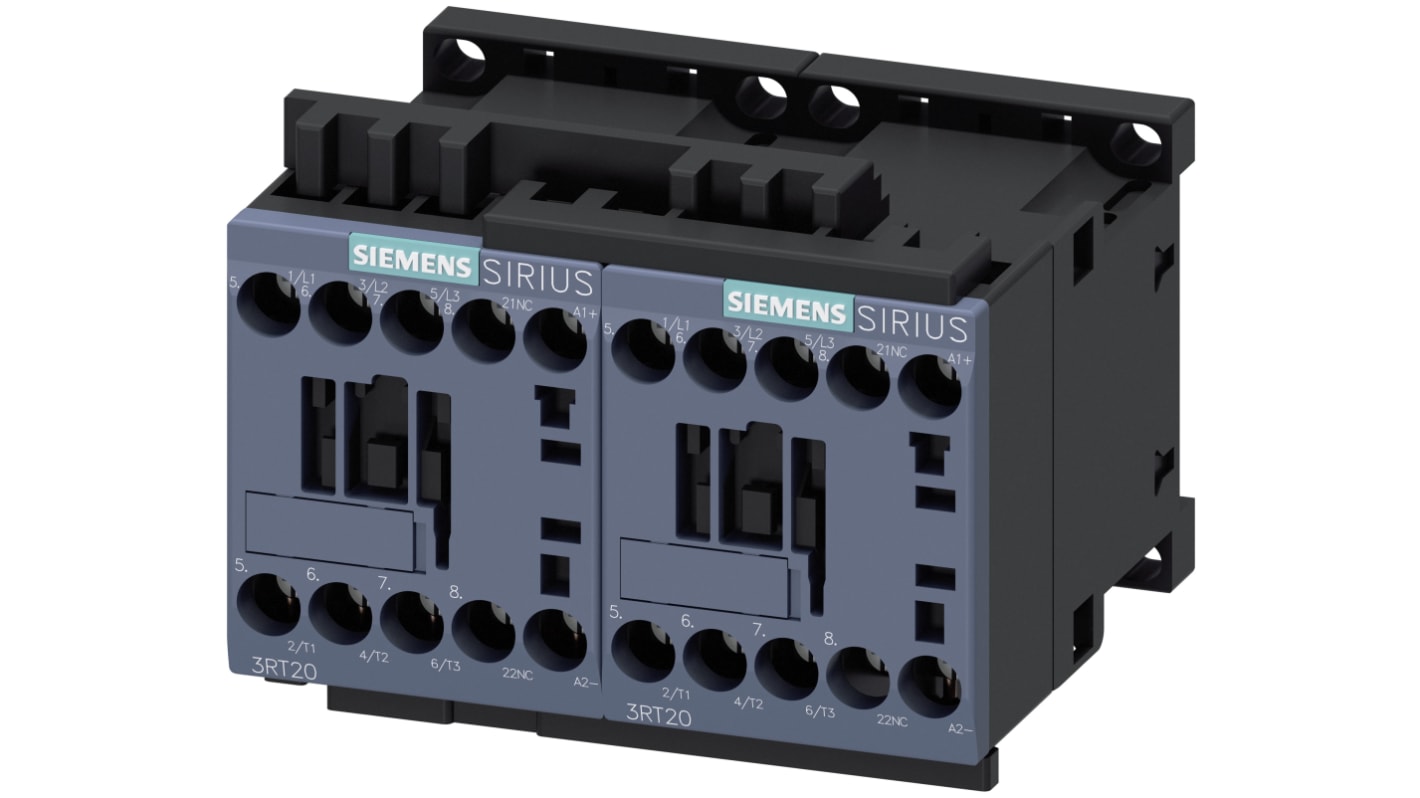

Stycznik odwrotny 3RA23 24V dc Siemens styki: 3-biegunowy 4 kW 9 A 3 NO 24V dc Zacisk śrubowy 3RA2316-8XB30-1BB4

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

763,56 zł

(bez VAT)

939,18 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Dodatkowe 6 szt. dostępne od 27 kwietnia 2026
  • Dodatkowe 3 szt. dostępne od 06 maja 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +763,56 zł

*cena orientacyjna

Nr art. RS:
203-2111
Nr części producenta:
3RA2316-8XB30-1BB4
Producent:
Siemens
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Siemens

Napięcie cewki

24V dc

Typ produktu

Stycznik odwrotny

Liczba Biegunów

3

Napięcie styku

400V ac

Prąd zestyku

9A

Moc znamionowa

4kW

Seria

3RA23

Typ montażu

Montaż zatrzaskowy

Funkcja

Sterowanie silnikiem, Odwracanie kierunku

Konfiguracja w stanie normalnym

3 NO

Typ złącza

Zacisk śrubowy

Minimalna temperatura robocza

-25°C

Prąd roboczy Ie

9A

Zastosowanie stycznika

Sterowanie silnikiem

Napięcie obwodu sterowania Uc

24V dc

Maksymalna temperatura robocza

60°C

Normy/Zatwierdzenia

CE, CSA, EU, UL

Szerokość

90mm

Głębokość

73mm

Długość

68mm

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
DE

Stycznik nawrotny Siemens, napięcie cewki 24 V DC, prąd znamionowy 9 A - 3RA2316-8XB30-1BB4


Ten stycznik nawrotny jest wszechstronnym komponentem w dziedzinie automatyki i elektryki, zbudowanym w celu wydajnego sterowania funkcjami silnika. Zaprojektowany do zastosowań przemysłowych, posiada solidną 3-biegunową konfigurację i działa płynnie przy napięciu cewki 24 V DC. Kompaktowe wymiary 68 mm wysokości, 90 mm szerokości i 73 mm głębokości zapewniają łatwą integrację z różnymi konfiguracjami.

Cechy i zalety


• Ułatwia operacje cofania silnika w celu zwiększenia funkcjonalności

• Kompatybilność z systemami 400 V AC w celu spełnienia różnorodnych wymagań

• Obsługuje prąd 9A, odpowiedni dla dużych obciążeń

• Zaprojektowany do montażu na szynie DIN, co upraszcza instalację

• Zawiera zaciski śrubowe zapewniające bezpieczne połączenia elektryczne

Zastosowania


• Wykorzystywane w systemach automatyki do sterowania silnikami

• Używany w liniach produkcyjnych do kierunkowego sterowania maszynami

• Nadaje się do systemów HVAC umożliwiających odwrócenie kierunku obrotów silnika wentylatora

• Stosowany w urządzeniach do transportu materiałów w celu poprawy wydajności operacyjnej

Jakie są ograniczenia termiczne działania tego komponentu?


Może skutecznie działać w temperaturach od -25°C do +60°C, zapewniając niezawodność w różnych środowiskach.

Ile cykli pracy może wytrzymać, zanim wymagana będzie konserwacja?


Ten stycznik zazwyczaj oferuje mechaniczną żywotność wynoszącą około 10 milionów cykli roboczych, co pozwala na intensywne użytkowanie przed koniecznością serwisowania.

Jaki typ połączeń zacisków jest używany w obwodzie sterowania?


Stycznik nawrotny wykorzystuje zaciski śrubowe zarówno dla prądu głównego, jak i obwodów pomocniczych, zapewniając stabilne połączenia.

Jakie znaczenie ma napięcie znamionowe cewki?


Napięcie cewki 24 V DC ma zasadnicze znaczenie dla niskonapięciowych aplikacji sterujących, zwiększając bezpieczeństwo i kompatybilność z istniejącymi systemami sterowania.

W jaki sposób stycznik nawrotny zarządza zabezpieczeniem przeciwzwarciowym?


Urządzenie zostało zaprojektowane zgodnie z określonymi wymaganiami dotyczącymi bezpieczników w celu ochrony przed zwarciami, w tym niezbędną wartością znamionową bezpiecznika gG wynoszącą 35 A dla obwodu głównego.
