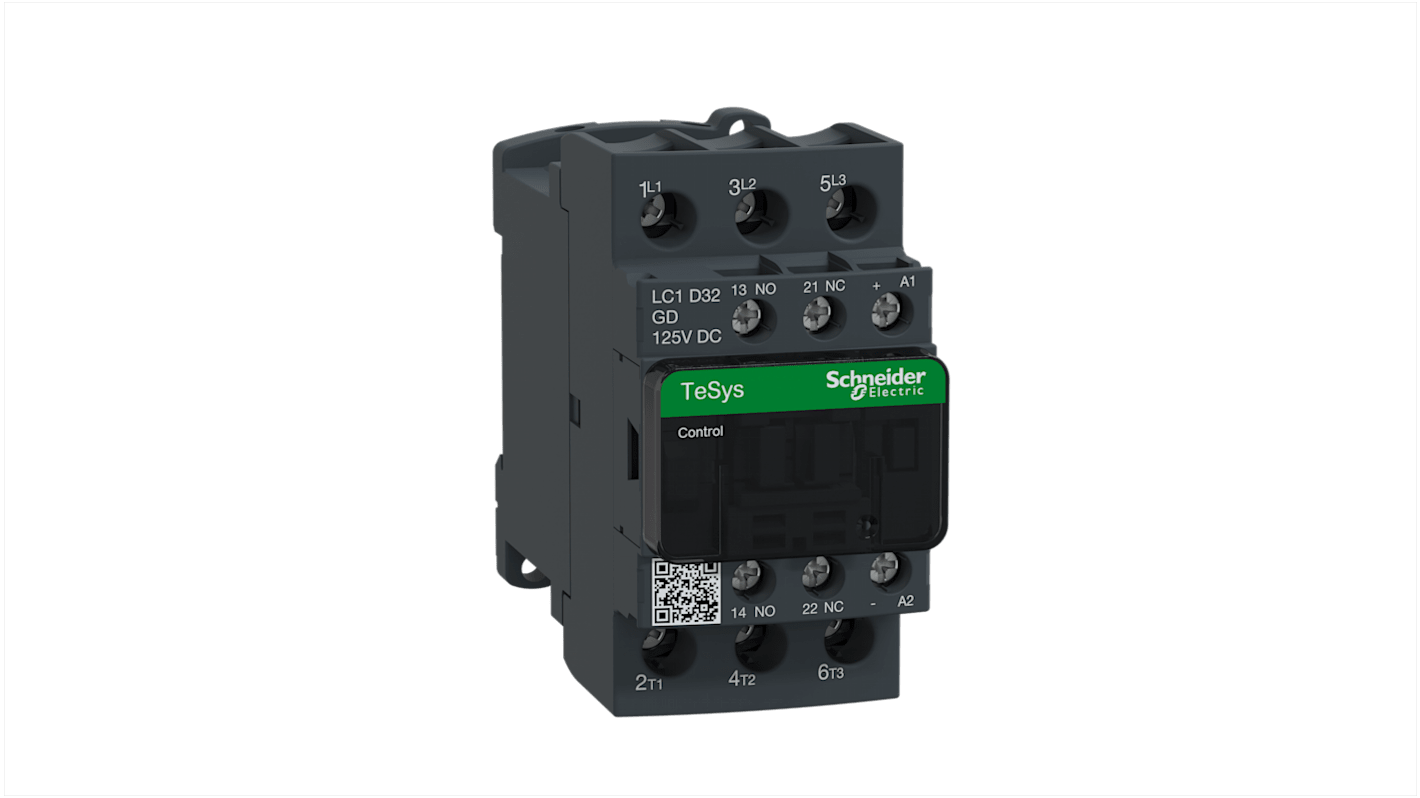

Stycznik TeSys D 125 V dc Schneider Electric styki: 3-biegunowy 18.5 kW 32 A 1 NO/1 NC 125 V dc Zacisk śrubowy LC1D32GD

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

1 023,69 zł

(bez VAT)

1 259,14 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • Dostępne od 08 maja 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +1 023,69 zł

*cena orientacyjna

Nr art. RS:
210-9870
Nr części producenta:
LC1D32GD
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Napięcie cewki

125 V dc

Typ produktu

Stycznik

Liczba Biegunów

3

Napięcie styku

690V

Prąd zestyku

32A

Moc znamionowa

18.5kW

Seria

TeSys D

Funkcja

Odwracanie kierunku

Konfiguracja w stanie normalnym

1 NO/1 NC

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Liczba styków dodatkowych

2

Typ złącza

Zacisk śrubowy

Zastosowanie stycznika

Sterowanie silnikiem, Obciążenie rezystancyjne

Minimalna temperatura robocza

-40°C

Prąd roboczy Ie

32A

Napięcie obwodu sterowania Uc

125 V dc

Maksymalna temperatura robocza

70°C

Normy/Zatwierdzenia

CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508

Szerokość

45 mm

Głębokość

101mm

Długość

85mm

Produkt lepszego świata

Tak

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
FR

Schneider Electric LC1D32GD


Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 32A/690V AC-3/3e (15kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 125 V DC z modułem tłumika przejściowego, wbudowane styki pomocnicze 1NO+1NC (certyfikowane lustro NC), połączenie za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 45 mm), montaż na szynie DIN lub przykręcany. Stycznik jest przystosowany do 7,5HP przy 200 do 208VAC, 10HP przy 240VAC, 20HP przy 480VAC i 30HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). W przypadku użycia z wyłącznikiem 480VAC do 60A, stycznik ten może mieć SCCR do 85kA. W przypadku użycia z bezpiecznikiem 600VAC 80A klasy J lub CC, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 125 VDC z modułem tłumika przejściowego. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 3,35 cala wysokości, 1,77 cala szerokości i 3,98 cala głębokości. Waży 1,18 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

Seria Schneider Electric TeSys D to stycznik, który posiada wbudowaną dwukierunkową technologię Peak tłumienia diod Coil. Napięcie obwodu sterującego wynosi 125 V dc. Jest on stosowany w zastosowaniach takich jak obciążenie rezystancyjne i sterowanie silnikiem. Typ połączenia dla obwodu zasilania i sterowania jest przez zacisk śrubowy Terminal.

Stopień ochrony IP to stopień ochrony IP20 na przedniej powierzchni zgodny z normą IEC 60529

Temperatura otoczenia podczas pracy wynosi od -40 do 60°C.
