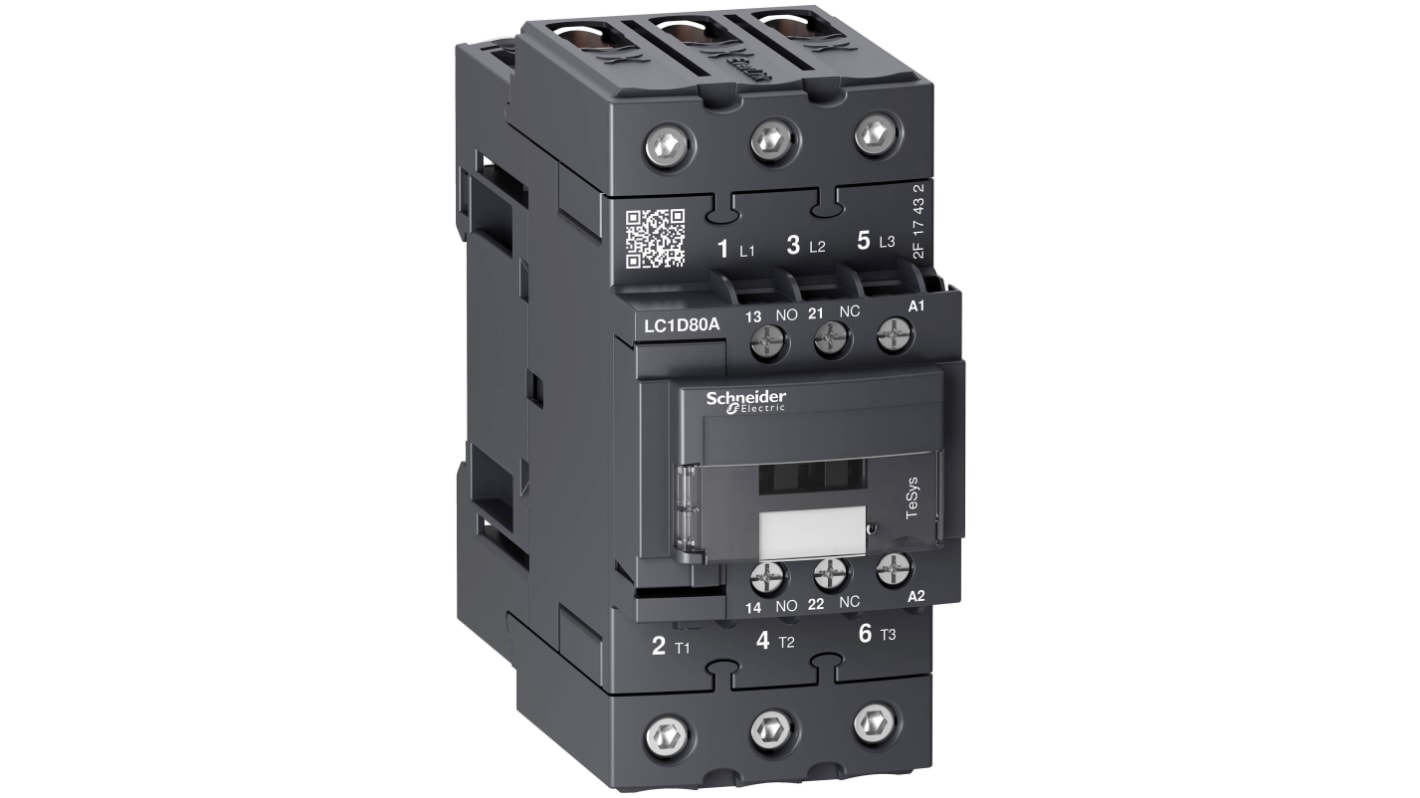

Stycznik TeSyS D 400V ac Schneider Electric styki: 3-biegunowy 37 kW 66 A 1 NO/1 NC LC1D80AV7

Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 66A/440V AC-3 (37kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 400 V 50/60 Hz AC, wbudowane styki pomocnicze 1NO+1NC (certyfikowane lustro NC), podłączenie zasilania za pomocą złączy śrubowych EverLink BTR, podłączenie sterowania za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 55 mm), montaż na szynie DIN lub przykręcany. Stycznik jest przystosowany do 25HP przy 200 do 208VAC, 30HP przy 240VAC, 40HP przy 480VAC i 60HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). Stycznik jest dostarczany z cewką 400 VAC 50/60 Hz. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 4,80 cala wysokości, 2,17 cala szerokości i 4,72 cala głębokości. Waży 1,90 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

Seria Schneider Electric TeSys D to stycznik, który nie posiada wbudowanego modułu tłumiącego Coil. Posiada napięcie obwodu sterowania 400 V ac. Jest on stosowany w zastosowaniach takich jak obciążenie rezystancyjne i sterowanie silnikiem. Typ połączenia dla obwodu sterowania jest przez zacisk śrubowy Terminal.

Stopień ochrony IP to stopień ochrony IP20 na przedniej powierzchni zgodny z normą IEC 60529
