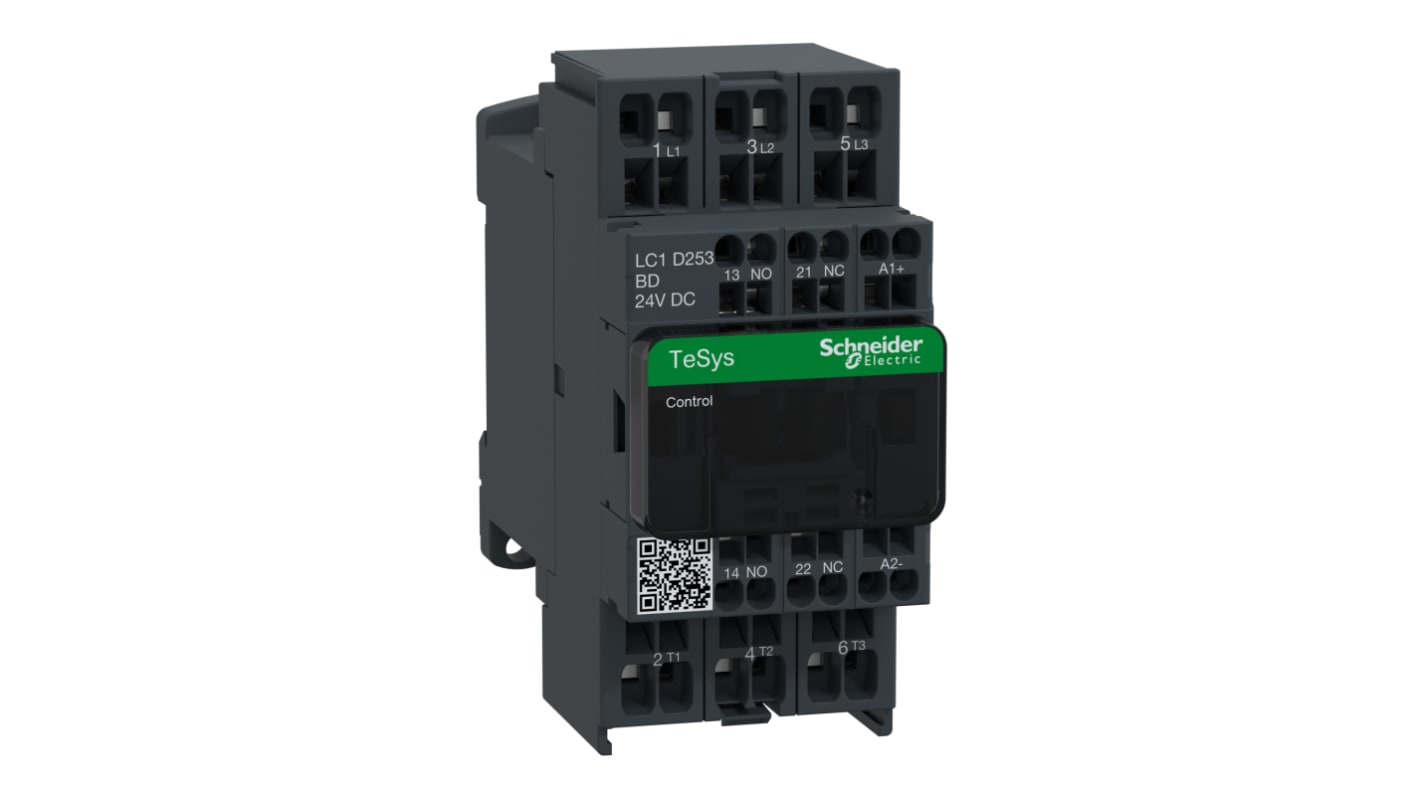

Stycznik TeSyS D 24V Schneider Electric styki: 3-biegunowy 5.5 kW 25 A 3 NO 24V Zacisk sprężynowy LC1D253BD
- Nr art. RS:
- 220-1264
- Nr części producenta:
- LC1D253BD
- Producent:
- Schneider Electric
Obecnie niedostępne
Nie wiemy, czy ten produkt będzie ponownie dostępny, został wycofywany przez producenta.
Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać.
Dowiedz się więcej o produktach RS Better World
Produkt alternatywny
Ten produkt jest aktualnie niedostępny. Zapoznaj się z poniższym produktem alternatywnym.
za szt.
366,66 zł
(bez VAT)
450,99 zł
(z VAT)
- Nr art. RS:
- 220-1264
- Nr części producenta:
- LC1D253BD
- Producent:
- Schneider Electric
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Schneider Electric | |
| Typ produktu | Stycznik | |
| Napięcie cewki | 24V | |
| Liczba Biegunów | 3 | |
| Prąd zestyku | 25A | |
| Seria | TeSyS D | |
| Moc znamionowa | 5.5kW | |
| Typ montażu | Szyna DIN | |
| Funkcja | Sterowanie silnikiem, Obciążenie rezystancyjne | |
| Konfiguracja w stanie normalnym | 3 NO | |
| Konfiguracja Stykó Dodatkowych Pomocniczych | 1 NO/1 NC | |
| Liczba styków dodatkowych | 2 | |
| Typ złącza | Zacisk sprężynowy | |
| Minimalna temperatura robocza | -40°C | |
| Zastosowanie stycznika | Sterowanie silnikiem, Obciążenie rezystancyjne | |
| Napięcie obwodu sterowania Uc | 24V | |
| Prąd roboczy Ie | 25A | |
| Maksymalna temperatura robocza | 60°C | |
| Szerokość | 45mm | |
| Długość | 99mm | |
| Normy/Zatwierdzenia | IEC 60947-4-1 | |
| Głębokość | 92mm | |
| Kryteria Better World | Projektowanie uwzględniające demontaż | |
| Better World produkty | Tak | |
| Konfiguracja styków i przełączania | 3P | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Schneider Electric | ||
Typ produktu Stycznik | ||
Napięcie cewki 24V | ||
Liczba Biegunów 3 | ||
Prąd zestyku 25A | ||
Seria TeSyS D | ||
Moc znamionowa 5.5kW | ||
Typ montażu Szyna DIN | ||
Funkcja Sterowanie silnikiem, Obciążenie rezystancyjne | ||
Konfiguracja w stanie normalnym 3 NO | ||
Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO/1 NC | ||
Liczba styków dodatkowych 2 | ||
Typ złącza Zacisk sprężynowy | ||
Minimalna temperatura robocza -40°C | ||
Zastosowanie stycznika Sterowanie silnikiem, Obciążenie rezystancyjne | ||
Napięcie obwodu sterowania Uc 24V | ||
Prąd roboczy Ie 25A | ||
Maksymalna temperatura robocza 60°C | ||
Szerokość 45mm | ||
Długość 99mm | ||
Normy/Zatwierdzenia IEC 60947-4-1 | ||
Głębokość 92mm | ||
Kryteria Better World Projektowanie uwzględniające demontaż | ||
Better World produkty Tak | ||
Konfiguracja styków i przełączania 3P | ||
- Kraj pochodzenia:
- FR
Schneider Electric LC1D253BD
Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 25A/690V AC-3/3e (11kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 24 V DC z modułem tłumika przejściowego, wbudowane styki pomocnicze 1NO+1NC (certyfikowane lustro NC), połączenie za pomocą zacisków sprężynowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 45 mm), montaż na szynie DIN lub przykręcany. Stycznik jest przystosowany do 7,5HP przy 200 do 208VAC, 7,5HP przy 240VAC, 15HP przy 480VAC i 20HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). Stycznik jest dostarczany z cewką 24 VDC z modułem tłumika przejściowego. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski sprężynowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 3,90 cala wysokości, 1,77 cala szerokości i 3,98 cala głębokości. Waży 1,17 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.
Cechy i zalety
• Styki 3NO są obciążone sprężynowo, dzięki czemu można szybko przełączać • Rezystancja izolacji powyżej 10 MΩ, dzięki czemu zapewnia skuteczną ochronę przed porażeniami prądem elektrycznym • Montaż na płytce lub standardowej szynie DIN 35 mm zapewnia uniwersalność • Wysoka trwałość mechaniczna 30 Mcykli, dzięki czemu można uzyskać produkt o długiej trwałości
Zastosowania
• Sterowanie silnikiem • Parowniki termiczne • Systemy HVAC
Czy można używać tego stycznika na dużych wysokościach?
Tak, ten stycznik działa na szerokim zakresie wysokości od 0 do 3000 m, dzięki czemu można go zainstalować w trudnych miejscach.
