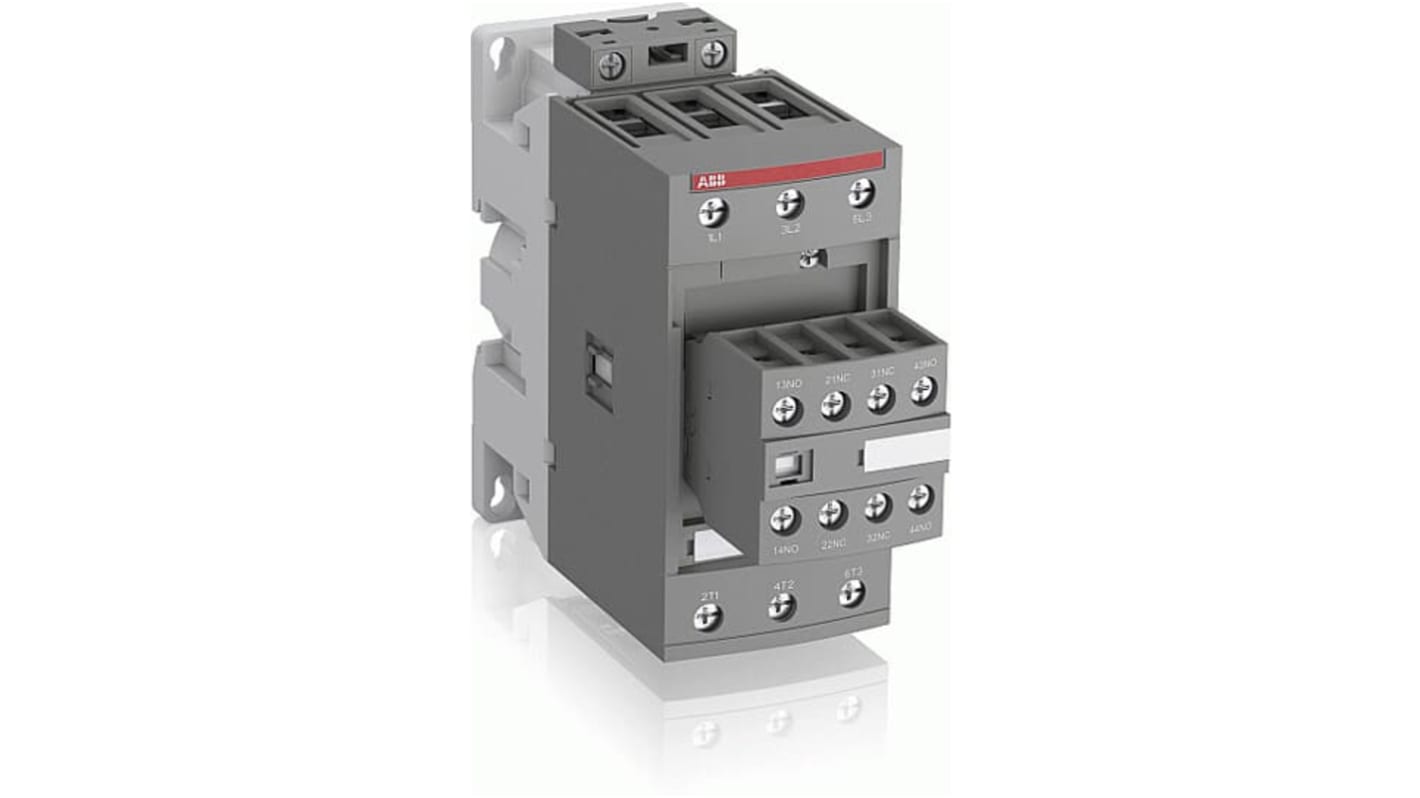

Stycznik AF 250 V ABB styki: 3-biegunowy 18.5 kW 70 A 3 NO 250 V Śruba 1SBL347001R1322 AF40-30-22-13

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

780,34 zł

(bez VAT)

959,82 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • Dostępne od 06 kwietnia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +780,34 zł

*cena orientacyjna

Nr art. RS:
237-4910
Nr części producenta:
1SBL347001R1322 AF40-30-22-13
Producent:
ABB
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

ABB

Typ produktu

Stycznik

Napięcie cewki

250 V

Liczba Biegunów

3

Prąd zestyku

70A

Seria

AF

Moc znamionowa

18.5kW

Funkcja

Sterowanie silnikiem

Konfiguracja w stanie normalnym

3 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

2 NO/2 NC

Liczba styków dodatkowych

4

Typ złącza

Śruba

Zastosowanie stycznika

Sterowanie silnikiem

Prąd roboczy Ie

70A

Napięcie obwodu sterowania Uc

250 V

Minimalna temperatura robocza

-40°C

Maksymalna temperatura robocza

70°C

Szerokość

55 mm

Głębokość

144mm

Długość

125.5mm

Normy/Zatwierdzenia

IEC/EN 60947-4-1

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
FR

Stycznik ABB serii AF, prąd znamionowy styku 70 A, napięcie sterujące 250 V - 1SBL347001R1322 AF40-30-22-13


Ten stycznik jest przeznaczony do sterowania silnikami, posiada konfigurację 3-biegunową i jest przystosowany do napięcia cewki 690 V. Kompaktowy rozmiar 144 mm długości, 55 mm szerokości i 144 mm głębokości zapewnia wszechstronne możliwości instalacji na szynie DIN. Produkt ten jest w stanie zarządzać silnikami o mocy do 18,5 kW i zapewnia niezawodne działanie przy zmiennych obciążeniach elektrycznych.

Cechy i zalety


• Szeroki zakres napięcia sterującego 100-250 V zapewnia elastyczność

• Wbudowana ochrona przeciwprzepięciowa zwiększa bezpieczeństwo i niezawodność

• Wstępnie zamontowane styki pomocnicze usprawniają instalację

• Znamionowy prąd do 70 A, odpowiedni do zastosowań przemysłowych

• Złącza śrubowe ułatwiają okablowanie

• Zaprojektowany z myślą o wysokiej trwałości w ekstremalnych zakresach temperatur

Zastosowania


• Wykorzystywane do sterowania silnikami przemysłowymi w różnych maszynach

• Idealny dla energooszczędnych urządzeń wymagających wysokiej mocy znamionowej

• Nadaje się do integracji ze zautomatyzowanymi systemami w celu zwiększenia kontroli

• Stosowany w panelach elektrycznych, gdzie przestrzeń jest ograniczona

Jaki jest maksymalny znamionowy prąd roboczy tego stycznika?


Maksymalny znamionowy prąd roboczy wynosi 70 A przy 690 V w aplikacjach AC-1, zapewniając solidną wydajność dla wymagających obciążeń elektrycznych.

W jaki sposób temperatura znamionowa wpływa na wydajność operacyjną?


Urządzenie to może pracować w temperaturach od -40°C do +70°C, dzięki czemu działa niezawodnie w różnych warunkach środowiskowych, promując długowieczność i wydajność.

Jakie znaczenie ma posiadanie wstępnie zamontowanych styków pomocniczych?


Wstępnie zamontowane styki pomocnicze upraszczają proces konfiguracji, umożliwiając szybkie połączenia bez konieczności dodatkowego montażu, co znacznie skraca czas instalacji.

Jakie korzyści przynosi użytkownikom funkcja ochrony przeciwprzepięciowej?


Wbudowana ochrona przeciwprzepięciowa zapobiega potencjalnym uszkodzeniom spowodowanym skokami napięcia, zapewniając długowieczność stycznika i minimalizując przestoje na konserwację, co ma kluczowe znaczenie w warunkach przemysłowych.

Jakie są konsekwencje szerokiego zakresu napięcia sterującego?


Zakres napięcia sterującego 100-250 V pozwala na kompatybilność z różnymi obwodami sterującymi, dzięki czemu jest wszechstronny do różnych zastosowań w automatyce i sterowaniu silnikami.
