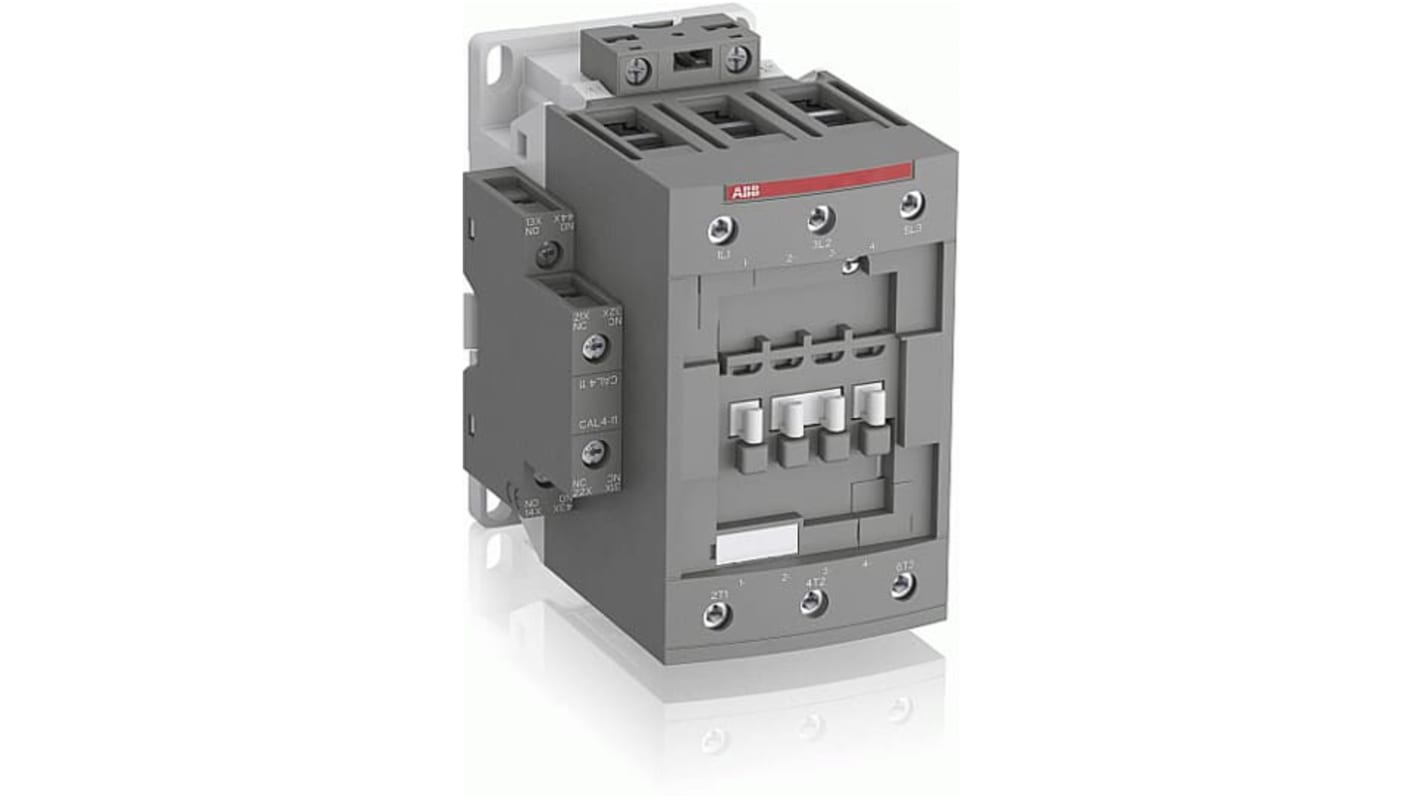

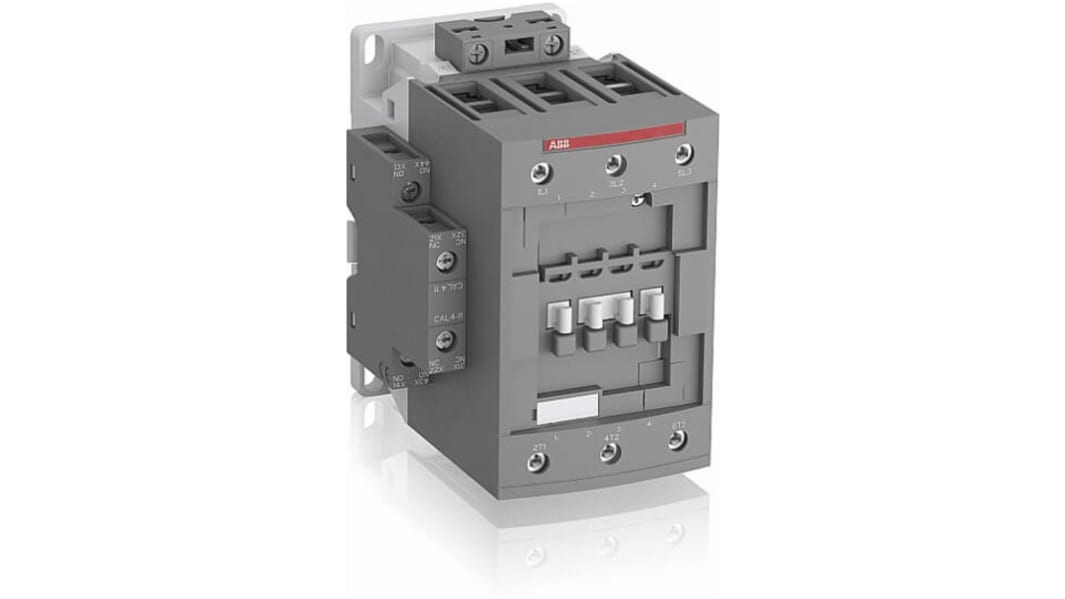

Stycznik AF 60 V ABB styki: 3-biegunowy 37 kW 125 A 3 NO 60 V Śruba 1SBL397001R1111 AF80-30-11-11

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

2 020,38 zł

(bez VAT)

2 485,07 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Dodatkowe 1 szt. dostępne od 02 marca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +2 020,38 zł

*cena orientacyjna

Nr art. RS:
237-4925
Nr części producenta:
1SBL397001R1111 AF80-30-11-11
Producent:
ABB
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

ABB

Napięcie cewki

60 V

Typ produktu

Stycznik

Liczba Biegunów

3

Prąd zestyku

125A

Moc znamionowa

37kW

Seria

AF

Funkcja

Sterowanie silnikiem

Konfiguracja w stanie normalnym

3 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Liczba styków dodatkowych

2

Typ złącza

Śruba

Zastosowanie stycznika

Sterowanie silnikiem

Minimalna temperatura robocza

-40°C

Napięcie obwodu sterowania Uc

60 V

Prąd roboczy Ie

125A

Maksymalna temperatura robocza

70°C

Normy/Zatwierdzenia

IEC/EN 60947-4-1

Długość

125.5mm

Szerokość

82 mm

Głębokość

116mm

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
FR

Stycznik ABB serii AF, napięcie cewki 1000 V, prąd znamionowy styku 125 A - 1SBL397001R1111 AF80-30-11-11


Stycznik ten jest niezbędnym elementem w aplikacjach sterowania silnikami, zaprojektowanym specjalnie do sterowania silnikami o mocy do 37 kW. Ten 3-biegunowy stycznik o wymiarach 116 mm x 82 mm x 116 mm posiada styki pomocnicze i zaciski śrubowe, dzięki czemu instalacja jest prosta i wszechstronna.

Cechy i zalety


• Szeroki zakres napięcia sterowania od 24 do 60 V zapewnia elastyczność

• stycznik 125 A może obsługiwać znaczne natężenie prądu w zastosowaniach przemysłowych

• Wbudowana ochrona przeciwprzepięciowa zwiększa niezawodność działania

• Kompaktowa konstrukcja bloku upraszcza instalację i pozwala na dodatki

• Możliwość pracy pod wysokim napięciem do 1000 V dla różnorodnych zastosowań

• Dwa styki pomocnicze zwiększają opcje sterowania i funkcjonalność

Zastosowania


• Używany do sterowania silnikami w różnych konfiguracjach przemysłowych

• Nadaje się do przełączania obwodów wysokiego napięcia

• Idealny do sterowania silnikami AC w zakładach produkcyjnych

• Zaimplementowane w systemach automatyki dla wydajnej pracy

W jaki sposób projekt uwzględnia zmiany napięcia sterującego?


Stycznik został zaprojektowany w technologii AF, która obsługuje szeroki zakres napięcia sterującego od 24 do 60 V przy 50/60 Hz i od 20 do 60 V DC. Ta zdolność adaptacji zmniejsza zużycie energii w panelach sterowania i gwarantuje niezawodne działanie nawet w niestabilnych środowiskach elektrycznych.

Jaki typ połączeń kablowych obsługuje?


Ten model został zaprojektowany z zaciskami śrubowymi, umożliwiając bezpieczne połączenia z elastycznym i sztywnym okablowaniem do 70 mm² dla obwodów głównych i mniejszymi przewodami do zastosowań pomocniczych. Ta cecha zapewnia solidne styki o niskiej rezystancji, co ma kluczowe znaczenie w scenariuszach wysokoprądowych.

Czy może działać w ekstremalnych warunkach temperaturowych?


Tak, stycznik zapewnia niezawodne działanie w szerokim zakresie temperatur roboczych od -40°C do +70°C, dzięki czemu nadaje się do wymagających środowisk, zarówno narażonych na wysokie temperatury otoczenia, jak i warunki przechowywania w niskich temperaturach.
