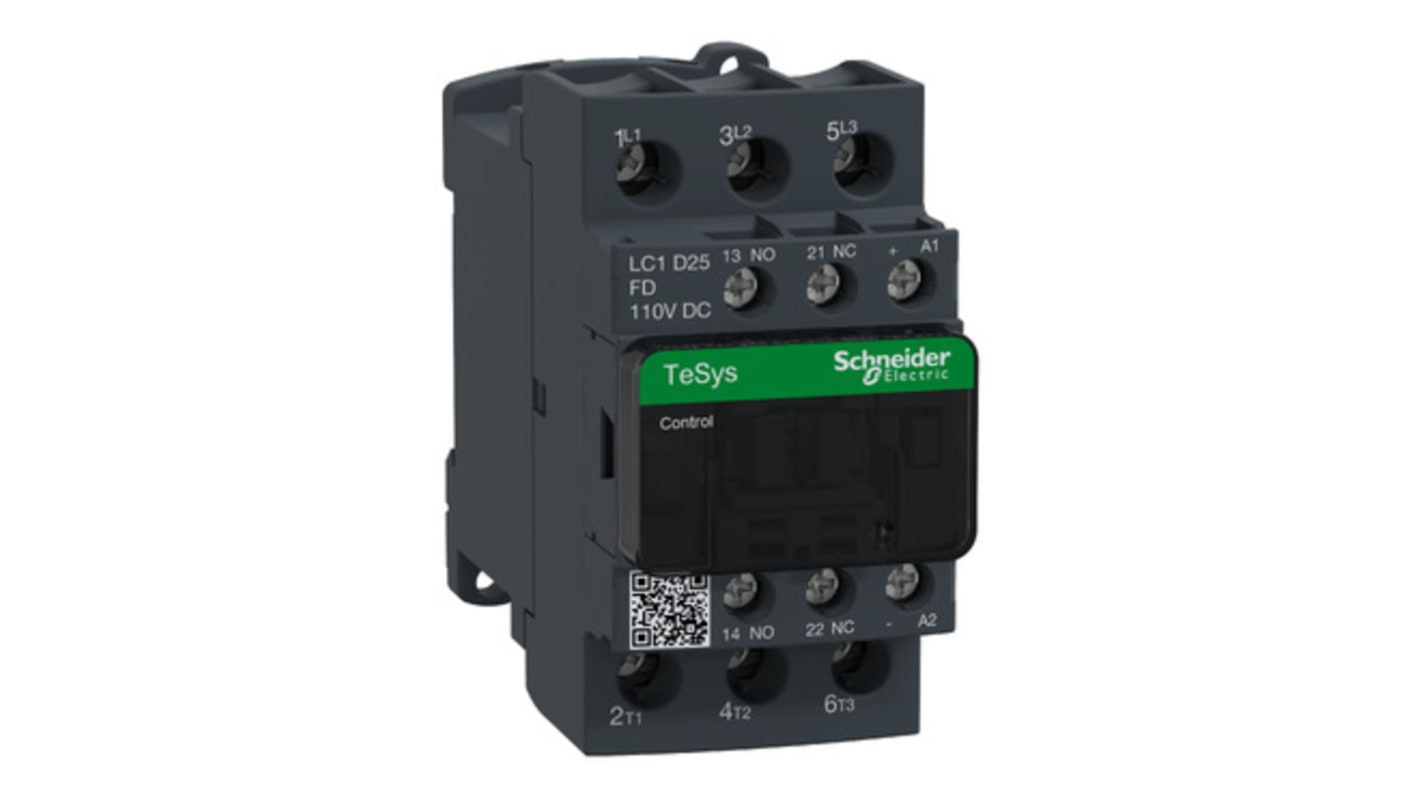

Stycznik 110 V DC Schneider Electric styki: 3 11 kW 25 A 3NO LC1D25FD

Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 25A/690V AC-3/3e (11kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 110 V DC z modułem tłumika przejściowego, wbudowane styki pomocnicze 1NO+1NC (certyfikowane lustro NC), połączenie za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 45 mm), montaż na szynie DIN lub przykręcany. Stycznik jest przystosowany do 7,5HP przy 200-208VAC, 7,5HP przy 240VAC, 15HP przy 480VAC i 20HP przy 600VAC. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). W przypadku użycia z wyłącznikiem 480VAC do 60A, stycznik ten może mieć SCCR do 85kA. W przypadku użycia z bezpiecznikiem 600VAC 60A klasy J lub CC, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 110 VDC z modułem tłumika przejściowego. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 3,35 cala wysokości, 1,77 cala szerokości i 3,62 cala głębokości. Waży 0,82 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

Model z serii Schneider Electric TeSys to stycznik 3 pin wyposażony w 110 V dc Coil, który wbudowany dwukierunkowy eliminator diod ograniczających Peak, o 3 obciążonym natężeniu prądu przemiennego 25 A. It umożliwia sterowanie przez utrzymywany sygnał i kompaktową wielkość, która nadaje się do stosowania w wielu różnych zastosowaniach.

Stopień ochrony IP IP20
Temperatura powietrza otoczenia podczas pracy w zakresie od -40 do 60 °C.
Częstotliwość sieci 50 Hz
