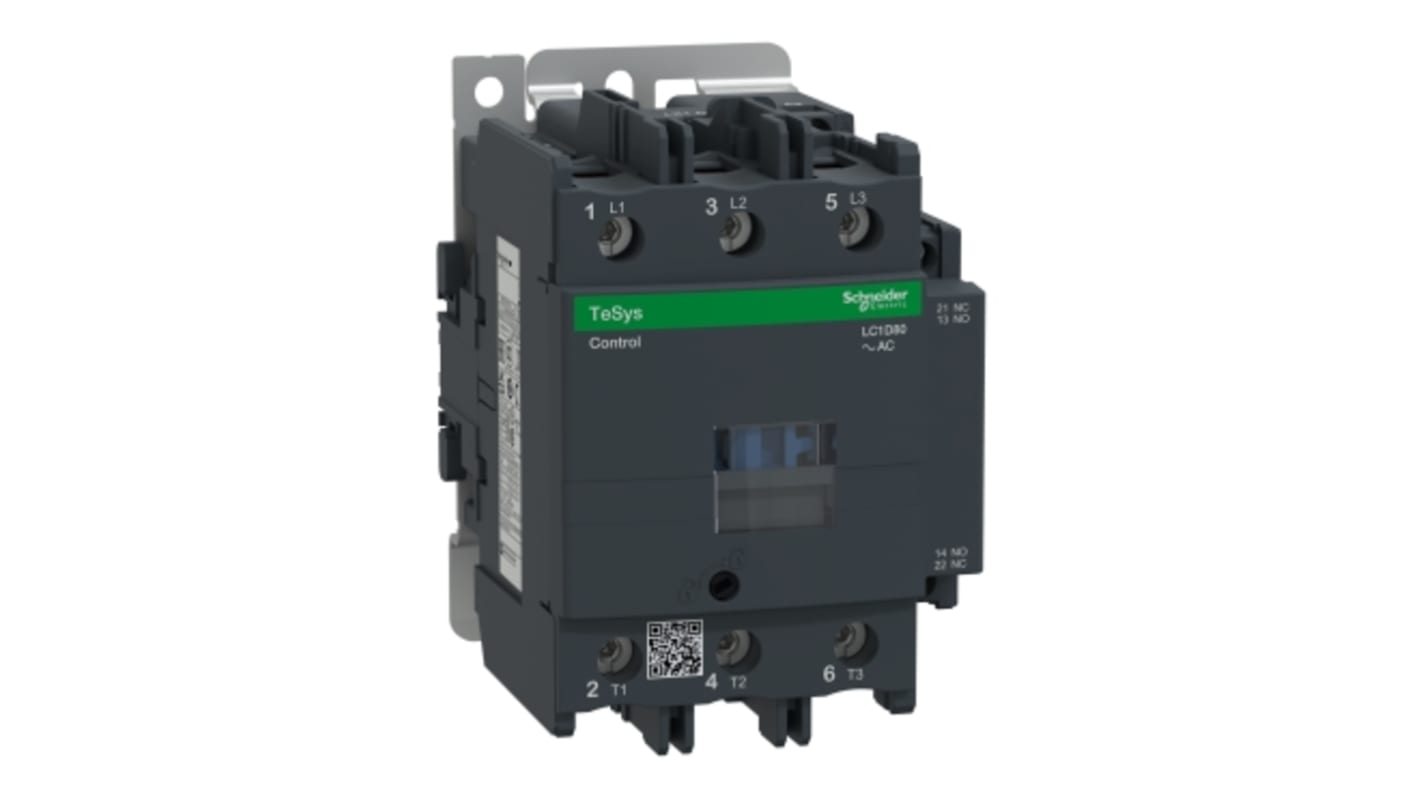

Stycznik LC1D 24 V ac Schneider Electric styki: 3-biegunowy 45 kW 80 A 3 NO 24 V ac Zacisk śrubowy LC1D80B7

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

1 665,41 zł

(bez VAT)

2 048,45 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • 4 szt. do wysyłki z innej lokalizacji
  • Dodatkowe 2 szt. dostępne od 12 marca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +1 665,41 zł

*cena orientacyjna

Nr art. RS:
248-4097
Nr części producenta:
LC1D80B7
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Napięcie cewki

24 V ac

Typ produktu

Stycznik

Liczba Biegunów

3

Napięcie styku

690V

Prąd zestyku

80A

Seria

LC1D

Moc znamionowa

45kW

Typ montażu

Szyna DIN

Konfiguracja w stanie normalnym

3 NO

Liczba styków dodatkowych

2

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Typ złącza

Zacisk śrubowy

Minimalna temperatura robocza

-40°C

Zastosowanie stycznika

Sterowanie silnikiem, Obciążenie rezystancyjne

Napięcie obwodu sterowania Uc

24 V ac

Prąd roboczy Ie

80A

Maksymalna temperatura robocza

60°C

Szerokość

85 mm

Głębokość

130mm

Normy/Zatwierdzenia

CB scheme, CCC, CE, CSA, CSA C22.2 No 14, EAC, EN 60947-4-1, EN 60947-5-1, IEC 60335-1:Clause 30.2, IEC 60335-2-40:Annex JJ, IEC 60947-4-1, IEC 60947-5-1, Marine, UKCA, UL, UL 60335-2-40:Annex JJ, UL 60947-4-1

Długość

130mm

Produkt lepszego świata

Tak

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
CZ

Schneider Electric LC1D80B7


Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 80A/1000V AC-3/AC-3e (37kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 24 V 50/60 Hz AC, wbudowane styki pomocnicze 1NO+1NC (certyfikowane lustro NC), podłączenie zasilania za pomocą zacisków śrubowych, podłączenie sterowania za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 85 mm), montaż na szynie DIN lub za pomocą śrub. Stycznik jest przystosowany do 25HP przy 200 do 208VAC, 30HP przy 240VAC, 60HP przy 480VAC i 60HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHs/Reach). W przypadku użycia z wyłącznikiem 480VAC do 150A, stycznik ten może mieć SCCR do 100kA. W przypadku użycia z bezpiecznikiem klasy J lub CC do 600VAC 175A, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 24 VAC 50/60 Hz. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 5,00 cali wysokości, 3,35 cala szerokości i 5,12 cala głębokości. Waży 3,51 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

Model z serii Schneider Electric TeSys to stycznik 3 pin wyposażony w działający pod napięciem 24 V ac Coil, który wbudowany dwukierunkowy eliminator diod ograniczających Peak, o 3 obciążonym natężeniu prądu 80 A. It umożliwia sterowanie przez utrzymywany sygnał i kompaktową wielkość, która nadaje się do stosowania w wielu różnych zastosowaniach.

Stopień ochrony IP IP20

Temperatura powietrza otoczenia podczas pracy w zakresie od -40 do 60 °C.

Częstotliwość sieci 50 Hz
