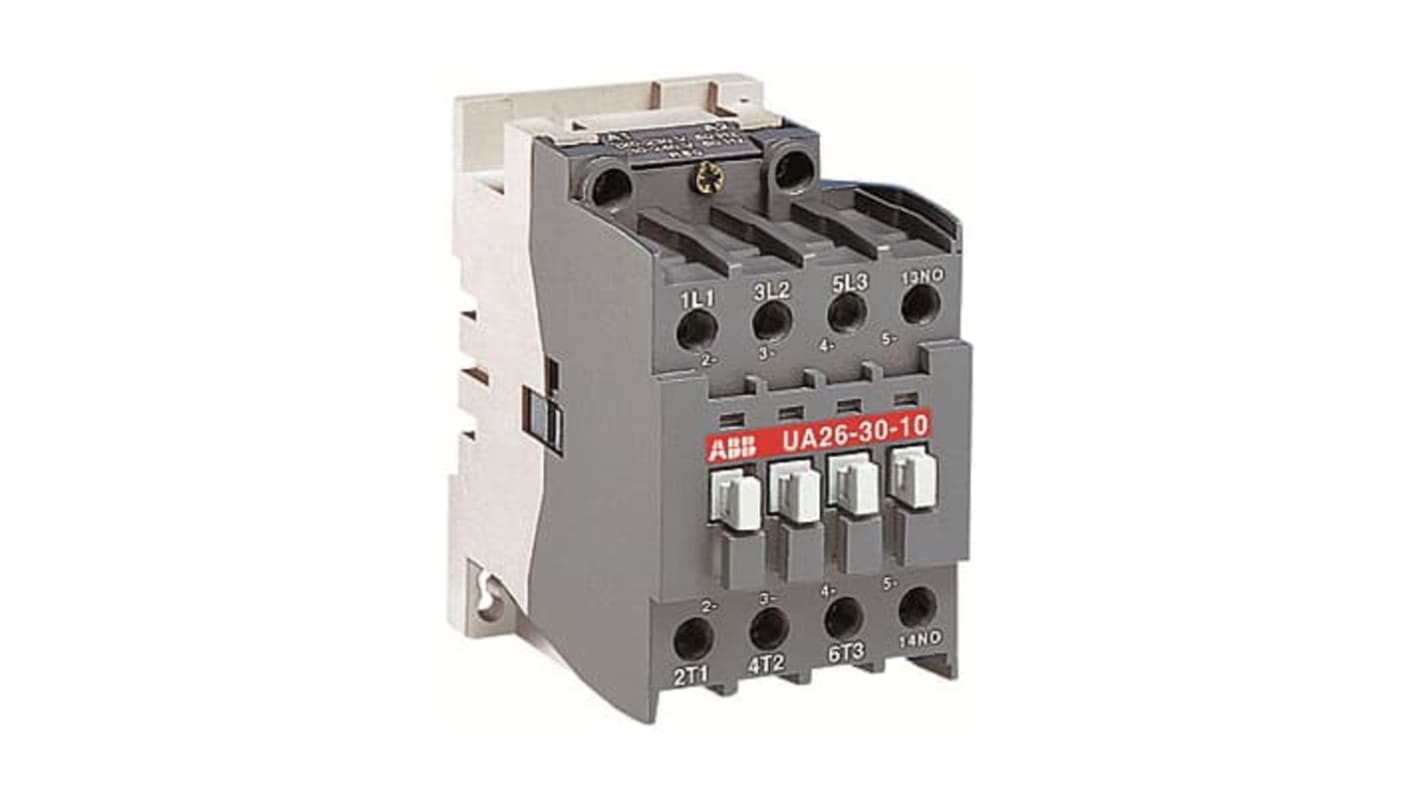

Stycznik UA26 380V, 400 V ABB styki: 3-biegunowy 10 A 3 NO 400V, 415 V Śruba 1SBL241022R8510

Nr art. RS:: 253-1962
Nr części producenta:: 1SBL241022R8510
Producent:: ABB

Stycznik UA26 380V, 400 V ABB styki: 3-biegunowy 10 A 3 NO 400V, 415 V Śruba 1SBL241022R8510

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

413,35 zł

(bez VAT)

508,42 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

Magazynowane przez producenta

Gotowe do wysyłki od 14 lipca 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	413,35 zł

*cena orientacyjna

Nr art. RS:: 253-1962
Nr części producenta:: 1SBL241022R8510
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Typ produktu	Stycznik
	Napięcie cewki	380, 400V
	Liczba Biegunów	3
	Napięcie styku	690V
	Prąd zestyku	10A
	Seria	UA26
	Funkcja	Przełączanie kondensatora
	Typ montażu	Szyna DIN
	Konfiguracja w stanie normalnym	3 NO
	Liczba styków dodatkowych	1
	Konfiguracja Stykó Dodatkowych Pomocniczych	1 NO
	Typ złącza	Śruba
	Napięcie obwodu sterowania Uc	400, 415V
	Prąd roboczy Ie	1.8A
	Zastosowanie stycznika	Moduł sterujący
	Minimalna temperatura robocza	-40°C
	Maksymalna temperatura robocza	70°C
	Normy/Zatwierdzenia	EU Directive 2011/65/EU
	Szerokość	54mm
	Głębokość	90mm
	Długość	94mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB
	Typ produktu Stycznik
	Napięcie cewki 380, 400V
	Liczba Biegunów 3
	Napięcie styku 690V
	Prąd zestyku 10A
	Seria UA26
	Funkcja Przełączanie kondensatora
	Typ montażu Szyna DIN
	Konfiguracja w stanie normalnym 3 NO
	Liczba styków dodatkowych 1
	Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO
	Typ złącza Śruba
	Napięcie obwodu sterowania Uc 400, 415V
	Prąd roboczy Ie 1.8A
	Zastosowanie stycznika Moduł sterujący
	Minimalna temperatura robocza -40°C
	Maksymalna temperatura robocza 70°C
	Normy/Zatwierdzenia EU Directive 2011/65/EU
	Szerokość 54mm
	Głębokość 90mm
	Długość 94mm
	Konfiguracja styków i przełączania 3P

Kraj pochodzenia:: BG

Stycznik ABB serii UA26, prąd styku 10 A, napięcie obwodu sterowania od 400 do 415 V Uc - 1SBL241022R8510

Stycznik ten jest urządzeniem trójbiegunowym zaprojektowanym do przełączania banków kondensatorów i zadań sterujących w przemysłowych systemach elektrycznych. Działa z zasilaczy sterujących AC o częstotliwości 50/60 Hz i jest przeznaczony do montażu na szynie DIN w panelach, w których wymagane jest kompaktowe, specjalnie zaprojektowane przełączanie kondensatorów.

Cechy i zalety

• Bieguny główne 3NO do bezpośredniego przełączania faz kondensatorów
• Styk pomocniczy 1NO do sygnalizacji i blokad
• Napięcie znamionowe cewki od 400 do 415 V dla obwodów sterujących 50/60 Hz
• Obsługuje impuls szczytowy do 100 x nominalny prąd rms dla kondensatorów
• Prąd roboczy 1,8 A do zastosowań o niskim poborze mocy
• Znamionowe napięcie obwodu głównego do 690 V umożliwia użytkowanie pod wysokim napięciem

Zastosowania

• Odpowiednie do przełączania banku kondensatorów z korekcją współczynnika mocy
• Idealny do panelowych modułów sterowania zasilaniem biernym
• Służy do automatycznego sekwencjonowania styków kondensatorów w płytkach rozdzielczych
• Może być używany do modernizacji sterowania kondensatorem w instalacjach przemysłowych

Jakie urządzenia ochronne należy stosować w celu zapewnienia bezpieczeństwa przed zwarciem?

Wybierz bezpieczniki gG o rozmiarach odpowiednich do obwodów pomocniczych i głównych

zalecane wartości urządzeń ochronnych obejmują 1,5 do 1,8 A dla cewki sterującej i 10 A dla bezpieczników gG z obwodem pomocniczym, jak wymieniono w celu koordynacji.

Jak urządzenie radzi sobie z wysoką temperaturą otoczenia podczas pracy?

Jest przeznaczony do pracy w wolnym powietrzu do +70°C przy znamionowym napięciu sterującym, z tabelami wydajności zapewniającymi niższe dopuszczalne kondensatory kvar w podwyższonych temperaturach.

Jakiej wytrzymałości mechanicznej można oczekiwać przy normalnym przełączaniu?

Trwałość mechaniczna wynosi 10 milionów operacji, a trwałość elektryczna 100 000 cykli w opisanych warunkach przełączania kondensatora.

Jakie typy zacisków i możliwości połączeń są dostępne do instalacji?

Zaciski śrubowe w zestawie

okablowanie głównego obwodu akceptuje elastyczne przewody od 0,75 do 4 mm2 i sztywne przewody od 1 do 6 mm2 w zależności od bieguna lub połączenia pomocniczego.
