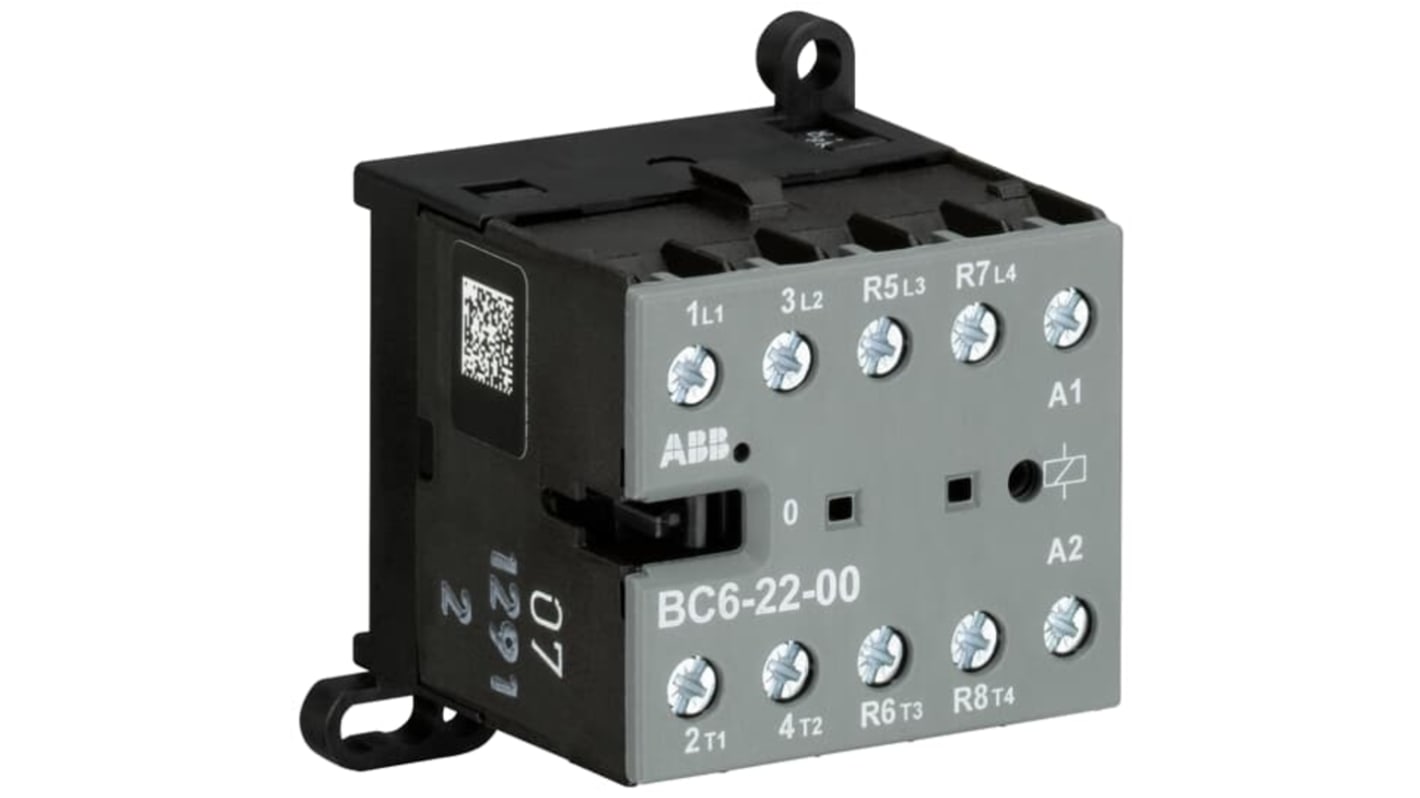

Stycznik GJL121 12V ABB styki: 4-biegunowy 4 kW 20 A 2 NO/2 NC 12V Śruba GJL1213501R0007
- Nr art. RS:
- 253-4781
- Nr części producenta:
- GJL1213501R0007
- Producent:
- ABB
Suma częściowa (1 sztuka)*
204,75 zł
(bez VAT)
251,84 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- Dodatkowe 1 szt. dostępne od 08 czerwca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę |
|---|---|
| 1 + | 204,75 zł |
*cena orientacyjna
- Nr art. RS:
- 253-4781
- Nr części producenta:
- GJL1213501R0007
- Producent:
- ABB
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | ABB | |
| Napięcie cewki | 12V | |
| Typ produktu | Stycznik | |
| Liczba Biegunów | 4 | |
| Napięcie styku | 690V | |
| Prąd zestyku | 20A | |
| Moc znamionowa | 4kW | |
| Seria | GJL121 | |
| Funkcja | Mini stycznik | |
| Typ montażu | Szyna DIN, Ściana | |
| Konfiguracja w stanie normalnym | 2 NO/2 NC | |
| Konfiguracja Stykó Dodatkowych Pomocniczych | 0 NO/0 NC | |
| Liczba styków dodatkowych | 0 | |
| Typ złącza | Śruba | |
| Zastosowanie stycznika | Komercyjne | |
| Napięcie obwodu sterowania Uc | 12V | |
| Minimalna temperatura robocza | -20°C | |
| Prąd roboczy Ie | 20A | |
| Maksymalna temperatura robocza | 55°C | |
| Długość | 46.7mm | |
| Normy/Zatwierdzenia | IEC/EN 60947 | |
| Szerokość | 52.5mm | |
| Głębokość | 46.7mm | |
| Konfiguracja styków i przełączania | 4P | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka ABB | ||
Napięcie cewki 12V | ||
Typ produktu Stycznik | ||
Liczba Biegunów 4 | ||
Napięcie styku 690V | ||
Prąd zestyku 20A | ||
Moc znamionowa 4kW | ||
Seria GJL121 | ||
Funkcja Mini stycznik | ||
Typ montażu Szyna DIN, Ściana | ||
Konfiguracja w stanie normalnym 2 NO/2 NC | ||
Konfiguracja Stykó Dodatkowych Pomocniczych 0 NO/0 NC | ||
Liczba styków dodatkowych 0 | ||
Typ złącza Śruba | ||
Zastosowanie stycznika Komercyjne | ||
Napięcie obwodu sterowania Uc 12V | ||
Minimalna temperatura robocza -20°C | ||
Prąd roboczy Ie 20A | ||
Maksymalna temperatura robocza 55°C | ||
Długość 46.7mm | ||
Normy/Zatwierdzenia IEC/EN 60947 | ||
Szerokość 52.5mm | ||
Głębokość 46.7mm | ||
Konfiguracja styków i przełączania 4P | ||
- Kraj pochodzenia:
- DE
Stycznik ABB serii GJL121, prąd roboczy 20 A, napięcie cewki 12 V – GJL1213501R0007
Stycznik ten to kompaktowe urządzenie przełączające przeznaczone do sterowania obwodami elektrycznymi w instalacjach komercyjnych. Działa z niskonapięciowym obwodem sterującym i jest przeznaczony do integracji na szynie DIN lub przymocowania do ściany, gdzie wymagane jest oszczędne miejsce, czterobiegunowe rozwiązanie przełączające.
Cechy i zalety:
• Czterobiegunowe przełączanie zapewnia jednoczesne sterowanie wielobiegunowe
• Znamionowy prąd roboczy 20 A obsługuje zastosowania o umiarkowanym obciążeniu
• Obsługa mocy 4 kW umożliwia przełączanie silnika i grzałki
• Napięcie cewki/sterowania 12 V umożliwia uruchamianie przy niskim napięciu
• Połączenia zaciskowe wykorzystują śruby do bezpiecznego mocowania przewodu
• Zgodność z normą IEC/EN 60947 do znormalizowanego użytku przemysłowego
• Znamionowy prąd roboczy 20 A obsługuje zastosowania o umiarkowanym obciążeniu
• Obsługa mocy 4 kW umożliwia przełączanie silnika i grzałki
• Napięcie cewki/sterowania 12 V umożliwia uruchamianie przy niskim napięciu
• Połączenia zaciskowe wykorzystują śruby do bezpiecznego mocowania przewodu
• Zgodność z normą IEC/EN 60947 do znormalizowanego użytku przemysłowego
Zastosowania
• Odpowiednie do przełączania silników w lekkiej automatyce przemysłowej
• Idealny do sterowania grzejnikami i obciążeniami rezystancyjnymi do 4 kW
• Do użytku z panelami sterowania wymagającymi uruchamiania napięciem 12 V
• Możliwość stosowania w dystrybucji komercyjnej do przełączania wielofazowego
• Idealny do sterowania grzejnikami i obciążeniami rezystancyjnymi do 4 kW
• Do użytku z panelami sterowania wymagającymi uruchamiania napięciem 12 V
• Możliwość stosowania w dystrybucji komercyjnej do przełączania wielofazowego
Jaki jest normalny układ styków, gdy urządzenie jest bezczynne?
W stanie spoczynkowym wyposażony jest w dwa normalnie otwarte i dwa normalnie zamknięte styki, zapewniając podstawową funkcję przełączania dla obwodów sterujących.
Jakie temperatury otoczenia można spodziewać się podczas pracy?
Został zaprojektowany do prawidłowego działania w zakresie temperatur otoczenia od -20°C do 55°C.
Jak urządzenie jest montowane i jaka jest elastyczność instalacji?
Można go zamontować na standardowych systemach szyn DIN lub zamocować bezpośrednio na ścianie, zapewniając opcje instalacji panelowych lub obudów.
Jakiego typu biegunów i konfiguracji przełączania wykorzystuje?
Urządzenie wykorzystuje architekturę czterobiegunową skonfigurowaną jako 4P do jednoczesnego przełączania wielu przewodników.
