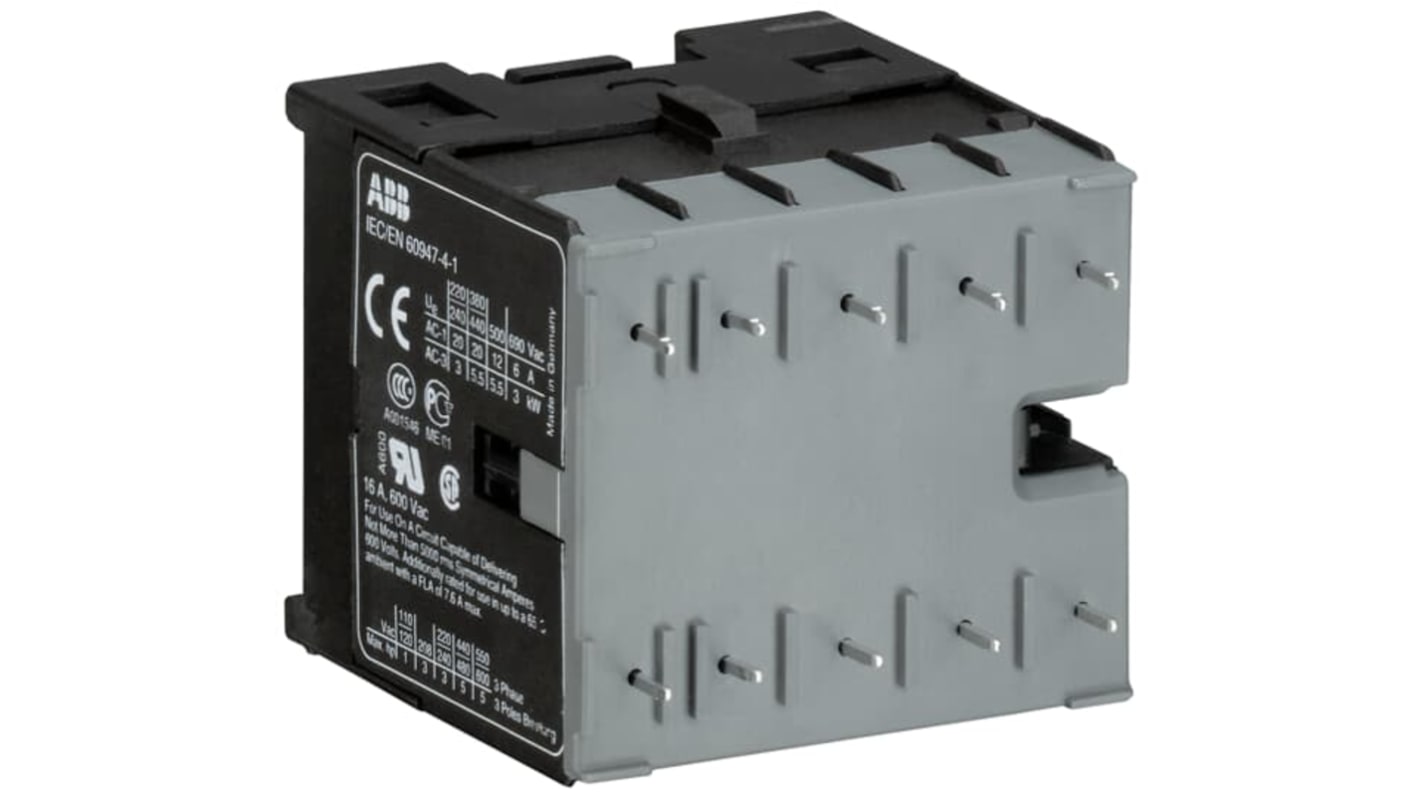

Stycznik GJL131 48V ac ABB styki: 3-biegunowy 5.5 kW 12 A 3 NO/1 NC 48V ac Styk lutowany GJL1311009R0013

Zobacz wszystkie Styczniki

Suma częściowa (1 opakowanie po 10 sztuk/i)*

2 259,89 zł

(bez VAT)

2 779,66 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Magazynowane przez producenta
  • Gotowe do wysyłki od 18 maja 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Opakowanie (-a)
Za Opakowanie
Za jednostkę*
1 +2 259,89 zł225,989 zł

*cena orientacyjna

Nr art. RS:
253-4801
Nr części producenta:
GJL1311009R0013
Producent:
ABB
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

ABB

Typ produktu

Stycznik

Napięcie cewki

48V ac

Liczba Biegunów

3

Napięcie styku

690V

Prąd zestyku

12A

Moc znamionowa

5.5kW

Seria

GJL131

Funkcja

Mini stycznik

Typ montażu

Szyna DIN

Konfiguracja w stanie normalnym

3 NO/1 NC

Liczba styków dodatkowych

1

Konfiguracja Stykó Dodatkowych Pomocniczych

0 NO/1 NC

Typ złącza

Styk lutowany

Napięcie obwodu sterowania Uc

48V ac

Prąd roboczy Ie

12A

Zastosowanie stycznika

Moduł sterujący

Minimalna temperatura robocza

-25°C

Maksymalna temperatura robocza

55°C

Szerokość

48mm

Normy/Zatwierdzenia

IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1

Długość

47.7mm

Głębokość

47.7mm

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
DE

Stycznik ABB serii GJL131, napięcie cewki 48 V AC, prąd styku 12 A – GJL1311009R0013


Stycznik ten to kompaktowe urządzenie przełączające przeznaczone do sterowania obciążeniami trójfazowymi w instalacjach komercyjnych, przemysłowych i mieszkalnych. Działa z obwodu sterowania 48 V AC do przełączania obwodów zasilania do 690 V, umożliwiając sterowanie silnikiem i obciążeniem, gdzie wymagane jest niewielkie rozmiary i montaż na szynie DIN. Urządzenie jest wyposażone w styk pomocniczy do sygnalizacji sterowania i jest zgodne z uznanymi normami sprzętu elektrycznego.

Cechy i zalety:


• Konfiguracja 3P zapewnia przełączanie trójbiegunowe do obciążeń zrównoważonych
• Prąd roboczy 12 A obsługuje umiarkowane prądy silnika i obciążenia
• Moc znamionowa 5,5 kW umożliwia bezpośrednie sterowanie małymi silnikami
• Obwód sterujący 48 V AC zapewnia zgodność z systemami niskiego napięcia
• Zaciski ze stykami lutowniczymi umożliwiają bezpieczną integrację płytek drukowanych lub modułów
• Możliwość pracy w temperaturach od -25°C do 55°C w różnych środowiskach

Zastosowania


• Odpowiednie do sterowania małymi silnikami trójfazowymi w pomieszczeniach zakładowych
• Idealny do paneli rozdzielczych na szynie DIN w budynkach komercyjnych
• Służy do przełączania obciążeń rezystancyjnych lub indukcyjnych w szafach automatyki
• Może być stosowany w systemach sterowania pompami centralnego ogrzewania budynków mieszkalnych

Jakie homologacje potwierdzają przydatność urządzenia do użytku przemysłowego?


Spełnia normy IEC/EN 60947-1, IEC/EN 60947-4-1 i IEC/EN 60947-5-1 plus odpowiednie wersje UL do przemysłowych urządzeń sterujących.

Ile styków pomocniczych jest dostępnych i jaka jest ich konfiguracja?


Istnieje jeden styk pomocniczy wyposażony w układ normalnie otwarty/normalnie zamknięty 0NO/1NC dla potrzeb logiki sterowania.

Jaka metoda montażu jest wymagana do instalacji?


Urządzenie zostało zaprojektowane do bezpiecznego montażu na szynie DIN, co ułatwia montaż i wymianę panelu.

Jakie są limity przełączania elektrycznego do użytku przy pełnym napięciu?


Jest przeznaczony do napięć przełączania do 690 V z prądem znamionowym 12 A.

Jak kompaktowe jest urządzenie do paneli o ograniczonej przestrzeni?


Urządzenie ma wąski profil o szerokości 47,5 mm i głębokości 47,7 mm, aby zminimalizować zużycie miejsca na panelu.
