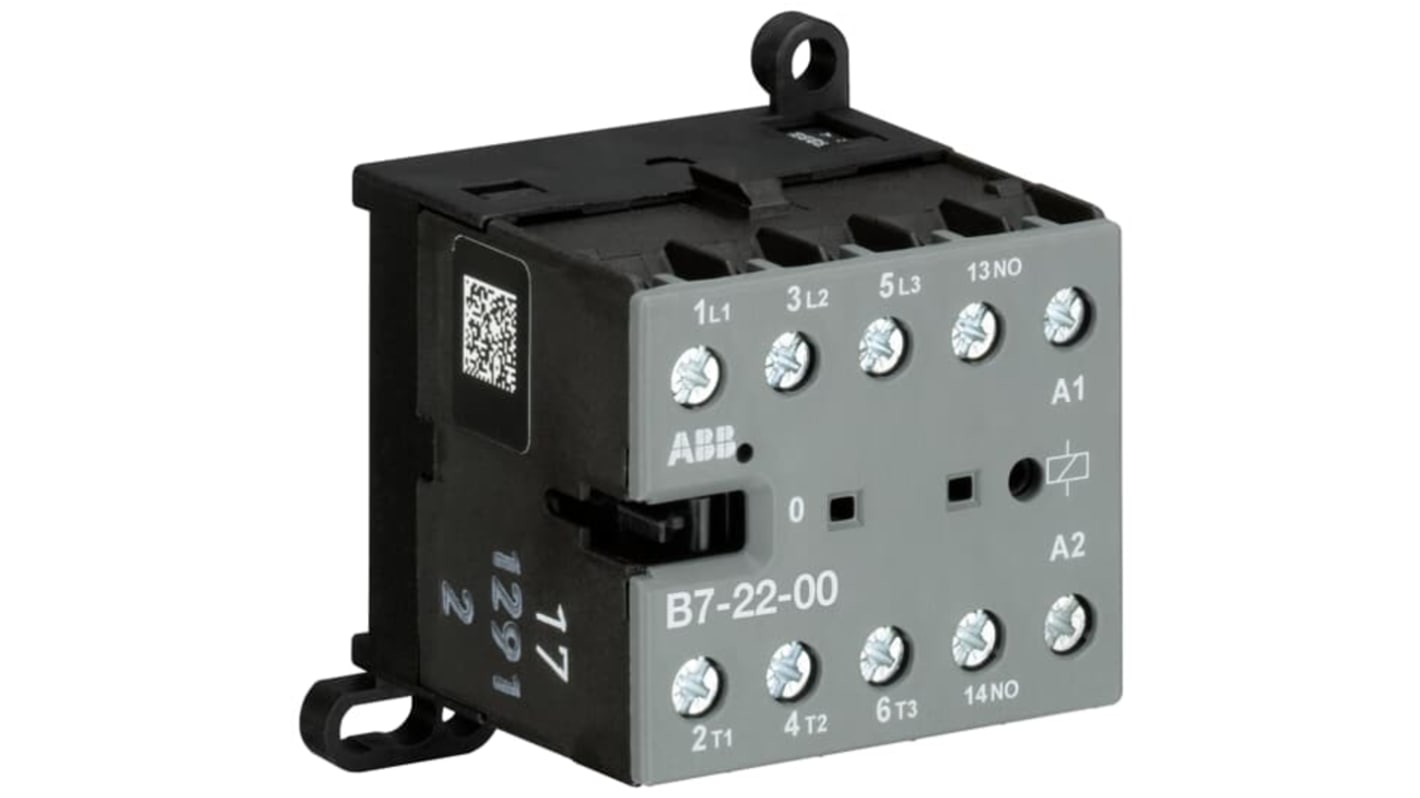

Stycznik GJL131 220V, 240 V ABB styki: 4-biegunowy 5.5 kW 20 A 2 NO/2 NC 220V, 240 V Śruba GJL1311501R8000

Nr art. RS:: 253-4813
Nr części producenta:: GJL1311501R8000
Producent:: ABB

Stycznik GJL131 220V, 240 V ABB styki: 4-biegunowy 5.5 kW 20 A 2 NO/2 NC 220V, 240 V Śruba GJL1311501R8000

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

214,40 zł

(bez VAT)

263,71 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

W magazynie

5 szt. do wysyłki z innej lokalizacji

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	214,40 zł

*cena orientacyjna

Nr art. RS:: 253-4813
Nr części producenta:: GJL1311501R8000
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Napięcie cewki	220, 240V
	Typ produktu	Stycznik
	Liczba Biegunów	4
	Napięcie styku	690V
	Prąd zestyku	20A
	Moc znamionowa	5.5kW
	Seria	GJL131
	Funkcja	Mini stycznik
	Typ montażu	Szyna DIN, Ściana
	Konfiguracja w stanie normalnym	2 NO/2 NC
	Liczba styków dodatkowych	0
	Konfiguracja Stykó Dodatkowych Pomocniczych	0 NO/0 NC
	Typ złącza	Śruba
	Minimalna temperatura robocza	-25°C
	Prąd roboczy Ie	20A
	Zastosowanie stycznika	Moduł sterujący
	Napięcie obwodu sterowania Uc	220, 240V
	Maksymalna temperatura robocza	55°C
	Głębokość	46.7mm
	Szerokość	52.5mm
	Długość	46.7mm
	Normy/Zatwierdzenia	IEC/EN 60947-1, UL 60947, IEC/EN 60947-4-1
	Konfiguracja styków i przełączania	4P

	Zaznacz wszystkie
	Marka ABB
	Napięcie cewki 220, 240V
	Typ produktu Stycznik
	Liczba Biegunów 4
	Napięcie styku 690V
	Prąd zestyku 20A
	Moc znamionowa 5.5kW
	Seria GJL131
	Funkcja Mini stycznik
	Typ montażu Szyna DIN, Ściana
	Konfiguracja w stanie normalnym 2 NO/2 NC
	Liczba styków dodatkowych 0
	Konfiguracja Stykó Dodatkowych Pomocniczych 0 NO/0 NC
	Typ złącza Śruba
	Minimalna temperatura robocza -25°C
	Prąd roboczy Ie 20A
	Zastosowanie stycznika Moduł sterujący
	Napięcie obwodu sterowania Uc 220, 240V
	Maksymalna temperatura robocza 55°C
	Głębokość 46.7mm
	Szerokość 52.5mm
	Długość 46.7mm
	Normy/Zatwierdzenia IEC/EN 60947-1, UL 60947, IEC/EN 60947-4-1
	Konfiguracja styków i przełączania 4P

Datasheet - GJL1311501R8000

Kraj pochodzenia:: DE

Stycznik ABB serii GJL131, prąd roboczy 20 A, napięcie obwodu sterowania 220 V Uc – GJL1311501R8000

Stycznik ten to kompaktowe urządzenie przełączające przeznaczone do sterowania obciążeniami elektrycznymi w środowiskach komercyjnych, przemysłowych i mieszkalnych. Działa przy napięciu sterowania 220 V lub 240 V i nadaje się do systemów wymagających czterobiegunowego układu przełączania do sterowania trójfazowego lub wieloobwodowego. Urządzenie jest skonfigurowane bez styków pomocniczych i jest przeznaczone do montażu na szynie DIN lub instalacjach ściennych.

Cechy i zalety:

• Prąd roboczy 20 A zapewnia stabilne sterowanie obciążeniem
• Obsługa napięcia styku do 690 V umożliwia przełączanie wysokiego napięcia
• Czterobiegunowe przełączanie umożliwiające jednoczesne przerwanie wielu linii
• Zaciski śrubowe zapewniają bezpieczne połączenia elektryczne pod wpływem drgań
• Moc 5,5 kW odpowiednia do umiarkowanych silników
• Zaprojektowany do pracy w temperaturze od -25°C do 55°C w różnych środowiskach

Zastosowania

• Odpowiednie do paneli sterowania silnikiem w lekkiej automatyce przemysłowej
• Idealny do przełączania trójfazowych elementów grzejnych w budynkach komercyjnych
• Służy do dystrybucji usług budowlanych w budownictwie mieszkalnym
• Może być używany do obwodów sterowania w maszynach wymagających kompaktowych styczników

Jakie opcje montażu są dostępne dla elastyczności instalacji?

Obsługuje montaż na szynie DIN do integracji z panelem i montaż ścienny do instalacji stałych, co umożliwia wybór zgodnie z układem obudowy.

Jak jest skonfigurowany układ styków dla podstawowych schematów sterowania?

Urządzenie zapewnia czterobiegunową konfigurację styków głównych bez wbudowanych styków pomocniczych, ułatwiając przełączanie obciążenia pierwotnego.

Do jakiego typu połączenia zaciskowego instalatorzy powinni przygotować się?

Zaciski wykorzystują połączenia śrubowe, wymagające odpowiednich wkrętaków i regulacji momentu obrotowego, aby zapewnić niezawodne zakończenia.

Z jakimi normami zgodność elektryczna urządzenia jest zgodna?

Jest produkowany zgodnie z uznanymi normami IEC/EN i UL dotyczącymi urządzeń przełączających niskiego napięcia.

Jakie warunki otoczenia ograniczają jego działanie w zastosowaniach terenowych?

Dopuszczalny zakres temperatur otoczenia wynosi od -25°C przy dolnej granicy do 55°C przy górnej granicy, co zapewnia niezawodną pracę.
