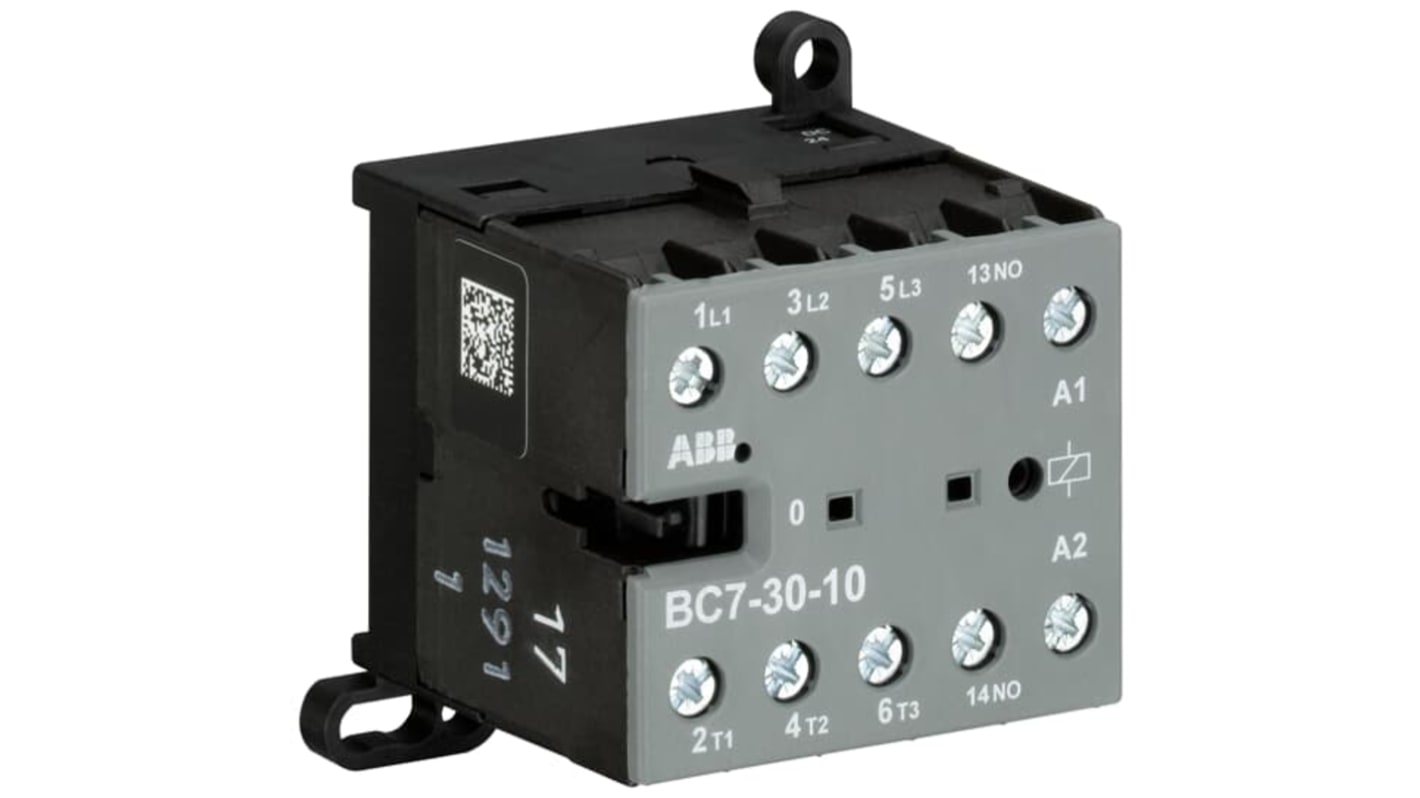

Stycznik GJL131 110V, 125 V, 110 V, 125 V ABB styki: 3-biegunowy 5.5 kW 20 A 4 NO 110V, 125 V Śruba GJL1313001R0104

Nr art. RS:: 253-4832
Nr części producenta:: GJL1313001R0104
Producent:: ABB

Stycznik GJL131 110V, 125 V, 110 V, 125 V ABB styki: 3-biegunowy 5.5 kW 20 A 4 NO 110V, 125 V Śruba GJL1313001R0104

Zobacz wszystkie Styczniki

Suma częściowa (1 opakowanie po 10 sztuk/i)*

2 317,84 zł

(bez VAT)

2 850,94 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

W magazynie

1 szt. do wysyłki z innej lokalizacji

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Opakowanie (-a)	Za Opakowanie	Za jednostkę*
1 +	2 317,84 zł	231,784 zł

*cena orientacyjna

Nr art. RS:: 253-4832
Nr części producenta:: GJL1313001R0104
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Napięcie cewki	110, 125, 110, 125V
	Typ produktu	Stycznik
	Liczba Biegunów	3
	Napięcie styku	690V
	Prąd zestyku	20A
	Moc znamionowa	5.5kW
	Seria	GJL131
	Funkcja	Mini stycznik
	Typ montażu	Szyna DIN, Ściana
	Konfiguracja w stanie normalnym	4 NO
	Liczba styków dodatkowych	1
	Konfiguracja Stykó Dodatkowych Pomocniczych	1 NO/0 NC
	Typ złącza	Śruba
	Napięcie obwodu sterowania Uc	110, 125V
	Minimalna temperatura robocza	-25°C
	Zastosowanie stycznika	Moduł sterujący
	Prąd roboczy Ie	20A
	Maksymalna temperatura robocza	55°C
	Szerokość	52.5mm
	Głębokość	46.7mm
	Normy/Zatwierdzenia	IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1
	Długość	46.7mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB
	Napięcie cewki 110, 125, 110, 125V
	Typ produktu Stycznik
	Liczba Biegunów 3
	Napięcie styku 690V
	Prąd zestyku 20A
	Moc znamionowa 5.5kW
	Seria GJL131
	Funkcja Mini stycznik
	Typ montażu Szyna DIN, Ściana
	Konfiguracja w stanie normalnym 4 NO
	Liczba styków dodatkowych 1
	Konfiguracja Stykó Dodatkowych Pomocniczych 1 NO/0 NC
	Typ złącza Śruba
	Napięcie obwodu sterowania Uc 110, 125V
	Minimalna temperatura robocza -25°C
	Zastosowanie stycznika Moduł sterujący
	Prąd roboczy Ie 20A
	Maksymalna temperatura robocza 55°C
	Szerokość 52.5mm
	Głębokość 46.7mm
	Normy/Zatwierdzenia IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1
	Długość 46.7mm
	Konfiguracja styków i przełączania 3P

Datasheet - GJL1313001R0104

Kraj pochodzenia:: DE

Stycznik ABB serii GJL131, prąd styku 20 A, napięcie cewki 110 V – GJL1313001R0104

Stycznik ten jest kompaktowym urządzeniem przełączającym zaprojektowanym do sterowania obciążeniami AC w środowiskach komercyjnych, przemysłowych i mieszkalnych. Działa jako miniaturowy 3-biegunowy moduł przełączania z wyborem napięć cewki sterującej i jest przeznaczony do montażu na szynie DIN lub ścianie w panelach sterowania i obudowach rozdzielczych.

Cechy i zalety:

• Prąd przełączania znamionowy 20 A umożliwia sterowanie umiarkowanym obciążeniem
• Obsługa mocy 5,5 kW dla małych obwodów silnika i grzejnika
• Opcje cewki 110 V 125 V umożliwiają elastyczny wybór napięcia sterującego
• Konfiguracja 3P zapewnia przełączanie trójfazowe w jednym urządzeniu
• Styk pomocniczy 1NO zapewnia sprzężenie zwrotne stanu dla logiki sterowania
• Zaciski śrubowe zapewniają bezpieczne połączenia elektryczne do okablowania terenowego

Zastosowania

• Odpowiednie do sterowania silnikami w lekkich maszynach przemysłowych
• Idealne do sterowania wentylatorami i modułami pomp HVAC
• Używany z dystrybucją mieszkaniową do segregacji obciążenia
• Może być używany do logicznego sprzężenia zwrotnego automatyzacji w panelach sterowania
• Odpowiednie do małych komercyjnych obciążeń grzewczych i styczników

Jakie temperatury otoczenia może wytrzymać podczas pracy?

Pracuje w zakresie od -25°C do 55°C, dzięki czemu pasuje do typowych instalacji wewnętrznych i osłoniętych instalacji zewnętrznych.

Jak urządzenie jest montowane w obudowie?

Można go zamontować na szynie DIN lub zamocować bezpośrednio do ściany lub płyty tylnej panelu w celu elastycznej instalacji.

Jakie normy bezpieczeństwa i interoperacyjności są spełnione?

Został zbudowany zgodnie z normami IEC/EN 60947‐1, IEC/EN 60947‐4‐1 i IEC/EN 60947‐5‐1, z odpowiednimi wariantami UL dla równoważnych wymagań.

Ile jest dostępnych biegunów głównych i styków pomocniczych?

Urządzenie zawiera trzy bieguny główne do przełączania i jeden normalnie otwarty styk pomocniczy do sygnalizacji.

Jakie napięcie znamionowe i prąd znamionowy mają zastosowanie do styków głównych?

Styki mają napięcie znamionowe do 690 V przy prądzie roboczym 20 A do przełączania obciążenia AC.
