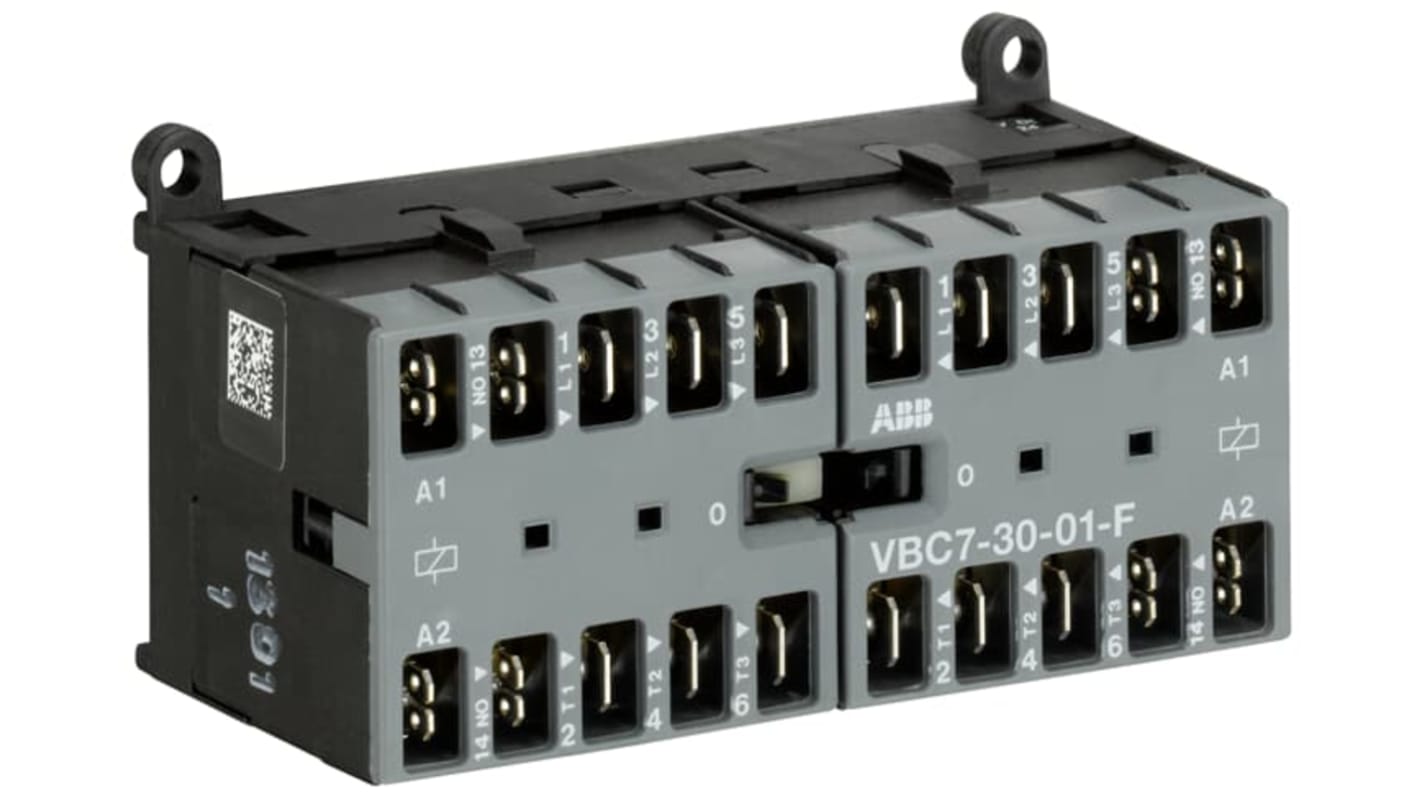

Stycznik GJL131 24V ABB styki: 3-biegunowy 5.5 kW 20 A 3 NO/1 NC 24V Styk płaski GJL1313903R0011

Nr art. RS:: 253-4847
Nr części producenta:: GJL1313903R0011
Producent:: ABB

Stycznik GJL131 24V ABB styki: 3-biegunowy 5.5 kW 20 A 3 NO/1 NC 24V Styk płaski GJL1313903R0011

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

467,43 zł

(bez VAT)

574,94 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł

Magazynowane przez producenta

Gotowe do wysyłki od 07 lipca 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	467,43 zł

*cena orientacyjna

Nr art. RS:: 253-4847
Nr części producenta:: GJL1313903R0011
Producent:: ABB

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	ABB
	Napięcie cewki	24V
	Typ produktu	Stycznik
	Liczba Biegunów	3
	Napięcie styku	690V
	Prąd zestyku	20A
	Moc znamionowa	5.5kW
	Seria	GJL131
	Funkcja	Stycznik odwrotny
	Typ montażu	Szyna DIN, Ściana
	Konfiguracja w stanie normalnym	3 NO/1 NC
	Konfiguracja Stykó Dodatkowych Pomocniczych	0 NO/1 NC
	Liczba styków dodatkowych	1
	Typ złącza	Styk płaski
	Minimalna temperatura robocza	-20°C
	Prąd roboczy Ie	20A
	Zastosowanie stycznika	Moduł sterujący
	Napięcie obwodu sterowania Uc	24V
	Maksymalna temperatura robocza	55°C
	Długość	46.7mm
	Głębokość	46.7mm
	Normy/Zatwierdzenia	IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1
	Szerokość	96.2mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka ABB
	Napięcie cewki 24V
	Typ produktu Stycznik
	Liczba Biegunów 3
	Napięcie styku 690V
	Prąd zestyku 20A
	Moc znamionowa 5.5kW
	Seria GJL131
	Funkcja Stycznik odwrotny
	Typ montażu Szyna DIN, Ściana
	Konfiguracja w stanie normalnym 3 NO/1 NC
	Konfiguracja Stykó Dodatkowych Pomocniczych 0 NO/1 NC
	Liczba styków dodatkowych 1
	Typ złącza Styk płaski
	Minimalna temperatura robocza -20°C
	Prąd roboczy Ie 20A
	Zastosowanie stycznika Moduł sterujący
	Napięcie obwodu sterowania Uc 24V
	Maksymalna temperatura robocza 55°C
	Długość 46.7mm
	Głębokość 46.7mm
	Normy/Zatwierdzenia IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1
	Szerokość 96.2mm
	Konfiguracja styków i przełączania 3P

Datasheet - GJL1313903R0011

Kraj pochodzenia:: DE

Stycznik ABB serii GJL131, napięcie cewki 24 V, prąd styku 20 A – GJL1313903R0011

Ten kontrahent to trzybiegunowe urządzenie przełączające przeznaczone do zadań sterowania elektrycznego komercyjnego, przemysłowego i mieszkaniowego. Obsługuje obwód sterowania 24 V do przełączania obciążeń trójfazowych do 20 A na biegun i jest przeznaczony do odwracania układów silników. Urządzenie zapewnia zgodność ze standardowymi praktykami instalacji przemysłowych i spełnia uznane standardy wydajności elektrycznej.

Cechy i zalety:

• Cewka 24 V umożliwia sterowanie niskim napięciem w celu zapewnienia bezpieczeństwa i interoperacyjności
• Prąd roboczy 20 A obsługuje umiarkowane obciążenia silnika i obwody
• Konfiguracja 3P zapewnia równoczesne przełączanie trójfazowe silników
• Funkcja odwrócenia ułatwia sterowanie kierunkiem w zastosowaniach silnikowych
• Zaciski z płaskimi stykami zapewniają bezpieczne połączenia o wysokim stykach pod obciążeniem
• Certyfikaty UL i IEC potwierdzają zgodność z międzynarodowymi normami bezpieczeństwa

Zastosowania

• Odpowiednie do odwracania małych i średnich silników trójfazowych w fabrykach
• Idealny do sterowania silnikami w pomieszczeniach komercyjnych
• Do stosowania z panelami automatyki z montażem na szynie DIN lub na ścianie
• Może być używany do przełączania i sterowania trójfazowymi silnikami mieszkalnymi

Jakie opcje montażu są dostępne dla elastyczności instalacji?

Można go zamontować na szynie DIN lub zamocować bezpośrednio na ścianie, aby pasował do aranżacji panelu lub obudowy.

W jaki sposób konfiguracja styków pomocniczych obsługuje obwody sterujące?

Pojedynczy styk pomocniczy zapewnia jedną normalnie zamkniętą ścieżkę pomocniczą do integracji z blokadami lub obwodami sygnalizacyjnymi.

Jakie napięcie znamionowe i obciążenie należy przestrzegać podczas przełączania?

Cewka sterująca pracuje przy napięciu 24 V, podczas gdy styki główne są wyposażone w przełączanie do 690 V przy prądzie roboczym 20 A.

Jakie ograniczenia środowiskowe wpływają na miejsce, w którym można go zainstalować?

Jest przeznaczony do pracy w zakresie od -20°C do 55°C, więc warunki otoczenia powinny pozostać w tym zakresie.

Jakie fizyczne czynniki montażowe mają zastosowanie w projektowaniu paneli?

Urządzenie ma szerokość 96,2 mm i kompaktową głębokość odpowiednią do ograniczonych obudów.
