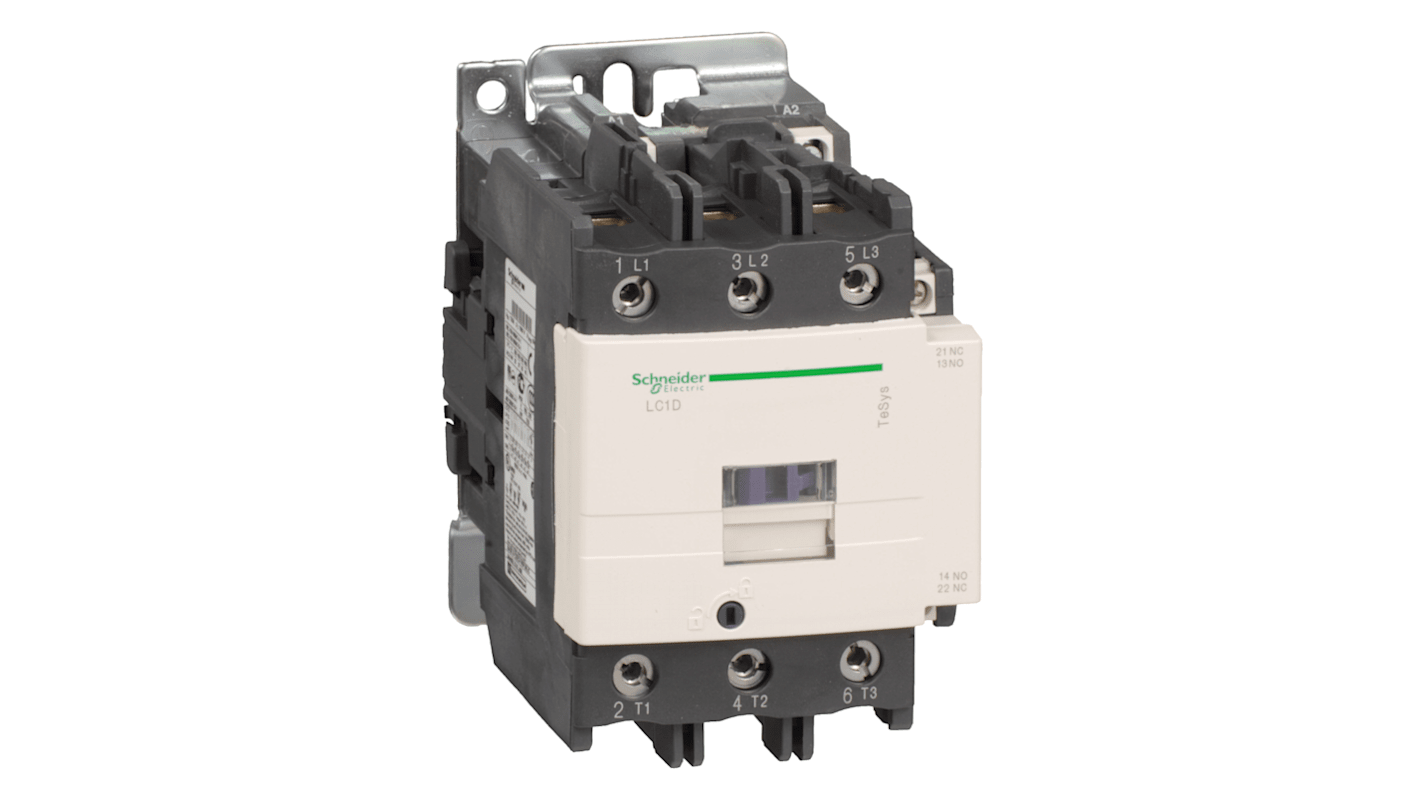

Stycznik TeSyS D Schneider Electric styki: 3-biegunowy 80 A 1 NO/1 NC 480V Pierścień lutowania LC1D80T6

Styczniki TeSys D zostały zaprojektowane z myślą o doskonałej integracji z systemami sterowania. Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Styczniki TeSys D są dostępne w 13 wersjach dla indukcyjnych aplikacji silnikowych do 150 amperów pełnego obciążenia i obciążeń rezystancyjnych do 200 amperów. Ten 3-biegunowy stycznik indukcyjny IEC 80A może być montowany na szynie DIN lub bezpośrednio na panelu. Styczniki mają zarówno moc znamionową, jak i moc znamionową silnika Kw, co zapewnia międzynarodową akceptację. Stycznik jest przystosowany do 25HP przy 200 do 208VAC, 30HP przy 240VAC, 60HP przy 480VAC i 60HP przy 600VAC w trzech fazach. Stycznik jest również przystosowany do 7,5HP przy 115VAC i 15HP przy 240VAC jednofazowo. W przypadku użycia z wyłącznikiem 480VAC do 150A, stycznik ten może mieć SCCR do 100kA. W przypadku użycia z bezpiecznikiem klasy J lub CC do 600VAC 175A, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 480 VAC 50/60 Hz. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 5,00 cali wysokości, 3,35 cala szerokości i 5,12 cala głębokości. Waży 3,51 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

Stycznik firmy Schneider Electric do zastosowań sterowania silnikiem. Zapewnia cewkę o niskim zużyciu energii z elektronicznym sterowaniem. Przy częstotliwości pracy do 3600 cykli na godzinę i w środowiskach do 60°C zapewnia wysoką niezawodność i trwałość. Jest kompaktowy i wyposażony w montaż na szynie DIN lub mocowanie śrubowe.

Zaciski pierścieniowe
