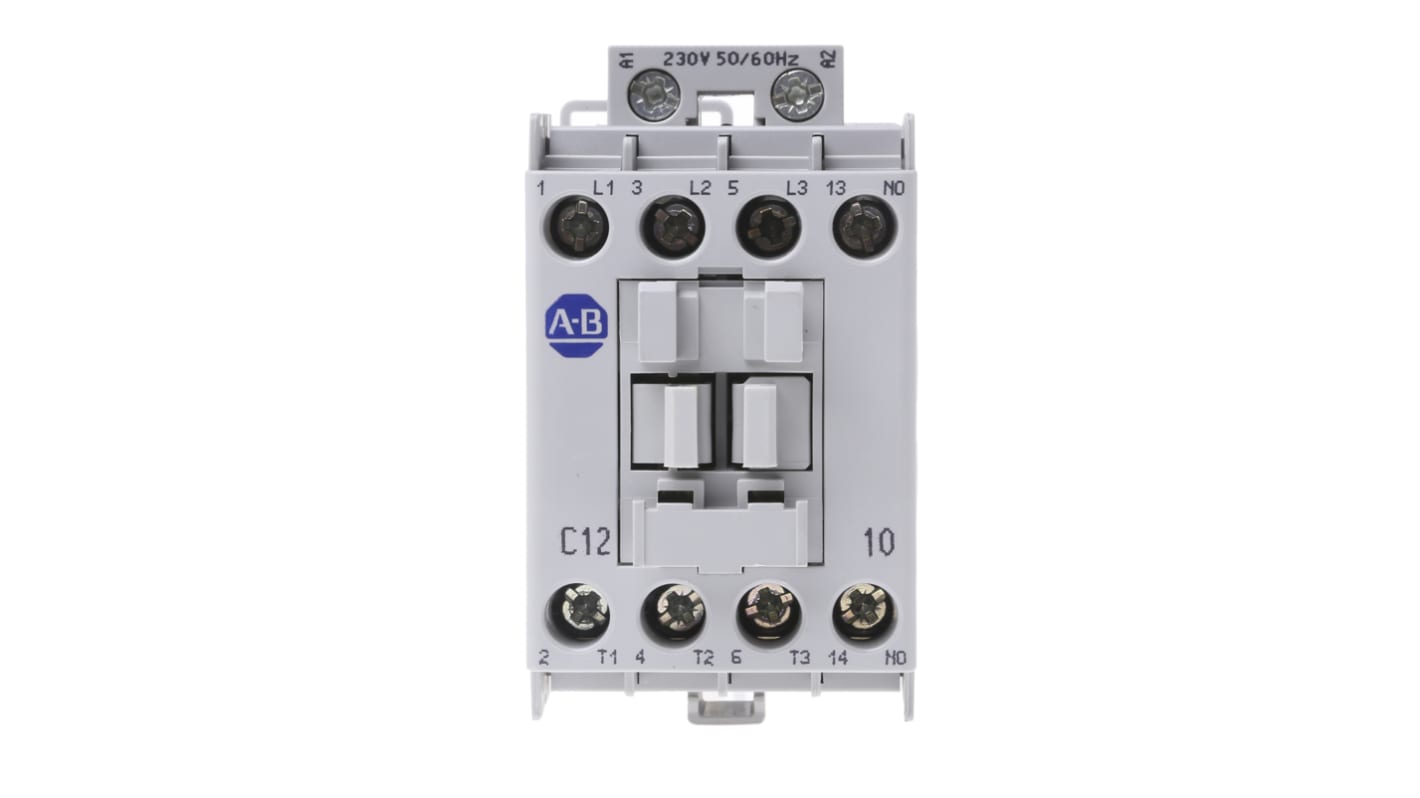

Stycznik 230 V ac Allen Bradley styki: 3 5.5 kW 12 A 3NO Śruba 100-C12KF10

Niewielkie, ale wydajne styczniki serii 100-C firmy Allen Bradley zapewniają większą wydajność, niezawodność i wydajność.

Te niewielkie styczniki IEC zapewniają dużą moc przełączania, zapewniając wszechstronność zastosowań i Ability do obsługi wysokich prądzi rozruchowych nowoczesnych silników i innych obciążeń. Charakteryzują się niskim poborem mocy i zapewniają wysoką niezawodność połączeń oraz łatwość okablowania dzięki dwóm osobnym połączeniom zasilającym na jeden słup, co pozwala zaoszczędzić cenny czas i pieniądze. Są one wykonane z materiałów przyjaznych dla środowiska i są zgodne z dyrektywą RoHS, co zapewnia dodatkową pewność.

Styczniki serii 100-C mają odwracalne zaciski Coil, umożliwiają montaż z przodu i z boku styków pomocniczych i mogą być mocowane do montażu na szynie DIN 35 mm lub na panelu. Szerokość linii wynosi 9...97 A. Styczniki te zapewniają ochronę palców IP2X, aby zapobiec ryzyku obrażeń operatora i ryzyku uszkodzenia urządzenia. Są one kompatybilne z elektronicznymi przekaźnikami przeciążenikowymi i przekaźnikami bimetalicznymi. Seria ta oferuje również wygodne akcesoria do wszystkich rozmiarów styczników, dzięki czemu zapewnia doskonale zintegrowany system.

• maksymalne napięcie przełączania 690V (napięcie znamionowe) AC3
• Coil nominalne zasilanie sieciowe 8 do 16 VA (WL); 70 do 200 VA (WRUSH)
• żywotność elektryczna: 1.3 mln operacji (400V)
• 3-biegunowy, 1 BEZ styku pomocniczego w rozmiarach od 4 do 11 kW

NORMY: IEC947, EN60 947, VDE0660, UL508, CSA22.2.

Atesty: UL, CSA

Model 100-C12KF10 to stycznik 3-biegunowy o mocy znamionowej 5,5 kW i konfiguracji z dodatkowym stykiem 1NO. Znamionowy prąd roboczy wynosi 12A. Zakończenie Coil dla tego urządzenia jest po stronie linii i posiada zaciski typu śrubowego. Napięcie Coil wynosi 230 V ac, 50 / 60 Hz.

Podobnie jak przekaźniki, stycznik jest urządzeniem elektromagnetycznym przeznaczonym do przełączania prądu elektrycznego przez jego styki. Może on przełączać większą ilość energii elektrycznej niż zwykłe przekaźniki i dlatego może być używany do bardziej wymagających zastosowań na większą skalę, takich jak jednoczesne przełączanie kilku różnych obwodów. Może być również zdalnie sterowany i może być używany do sterowania logicznego w celu obsługi różnych funkcji, takich jak włączanie niektórych rzeczy w tym samym czasie, co wyłączanie innych. Styczniki są wyposażone w wysokie napięcia Coil i mogą przełączać się na więcej niż 15 amperów, a także mają więcej opcji wejścia i wyjścia niż przekaźniki. Są one często używane do sterowania silnikami elektrycznymi i systemami oświetleniowymi. Zawierają one Coil lub elektromagnes, który otwiera lub zamyka styki, gdy prąd elektryczny przepływa przez stycznik.

Firma Allen Bradley oferuje szereg produktów do sterowania silnikami, w tym styczniki IEC i NEMA, a także wiele kompatybilnych akcesoriów, które spełniają wymagania klientów i zapewniają maksymalną wydajność.

Styczniki Allen Bradley MCS (modułowy system sterowania):

MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.

Funkcje MCS:

• szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb
• łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
• kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
• koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
• prosty i szybki montaż na szynie DIN i na powierzchni
