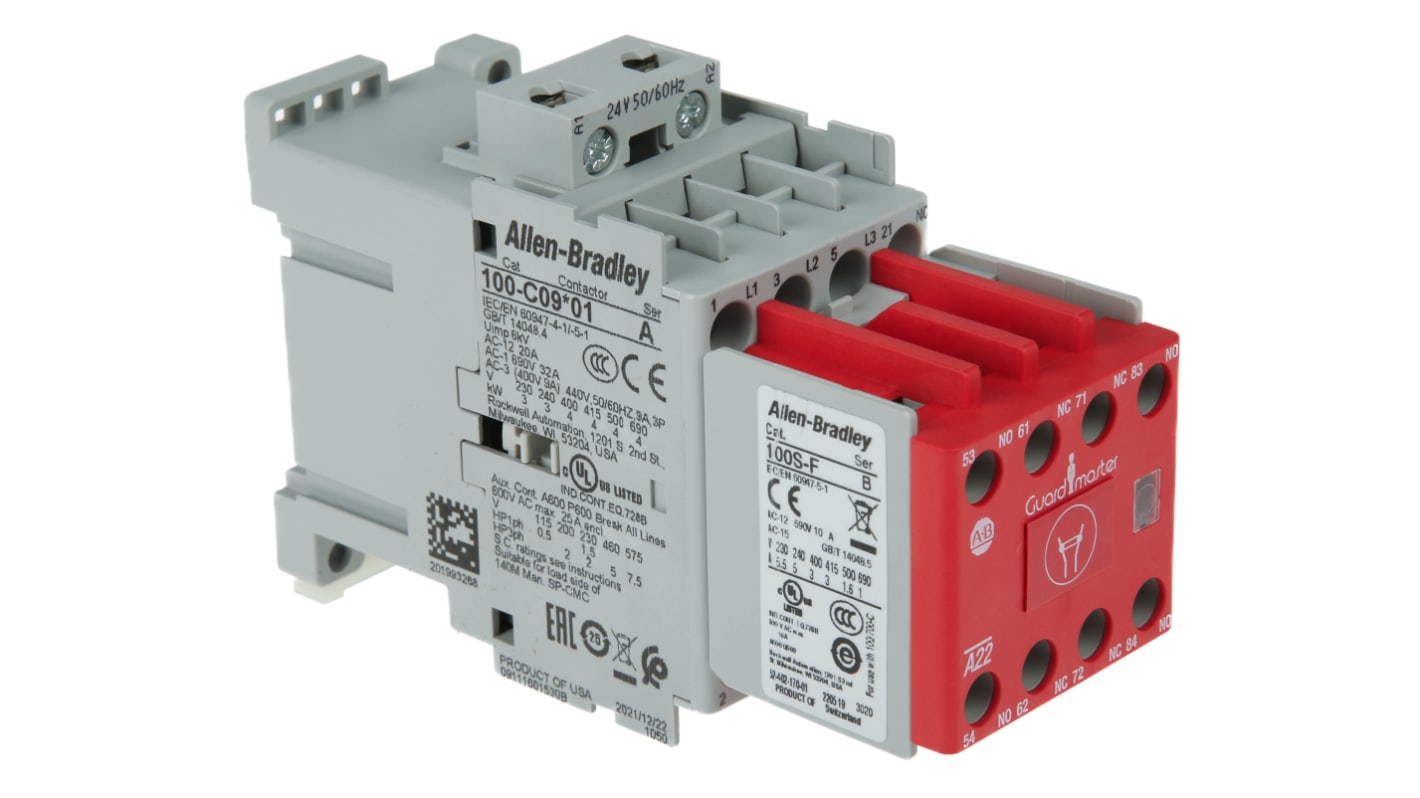

Stycznik 100S-C 24 V ac Allen Bradley styki: 3-biegunowy 7.5 kW 9 A 5 NO/3 NC 24 V ac Śruba 100S-C09KJ23C

Nr art. RS:: 422-6329
Numer artykułu Elfa Distrelec:: 302-27-123
Nr części producenta:: 100S-C09KJ23C
Producent:: Allen Bradley

Stycznik 100S-C 24 V ac Allen Bradley styki: 3-biegunowy 7.5 kW 9 A 5 NO/3 NC 24 V ac Śruba 100S-C09KJ23C

Suma częściowa (1 sztuka)*

490,28 zł

(bez VAT)

603,04 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł

W magazynie

Liczba sztuk gotowa do wysyłki: 1
Dodatkowe 1 szt. do wysyłki z innej lokalizacji

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę
1 +	490,28 zł

*cena orientacyjna

Nr art. RS:: 422-6329
Numer artykułu Elfa Distrelec:: 302-27-123
Nr części producenta:: 100S-C09KJ23C
Producent:: Allen Bradley

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Allen Bradley
	Typ produktu	Stycznik
	Napięcie cewki	24 V ac
	Liczba Biegunów	3
	Napięcie styku	525V ac
	Prąd zestyku	9A
	Seria	100S-C
	Moc znamionowa	7.5kW
	Typ montażu	Panel
	Funkcja	Sterowanie silnikiem, Odwracanie kierunku
	Konfiguracja w stanie normalnym	5 NO/3 NC
	Konfiguracja Stykó Dodatkowych Pomocniczych	2 NO/3 NC
	Liczba styków dodatkowych	5
	Typ złącza	Śruba
	Minimalna temperatura robocza	-25°C
	Prąd roboczy Ie	9A
	Zastosowanie stycznika	Bezpośrednio na linii (DoL)
	Napięcie obwodu sterowania Uc	24 V ac
	Maksymalna temperatura robocza	60°C
	Normy/Zatwierdzenia	CCC, CE, CSA, cULus, EAC, IEC, RoHS, UL
	Długość	81mm
	Głębokość	120mm
	Szerokość	45 mm
	Konfiguracja styków i przełączania	3P

	Zaznacz wszystkie
	Marka Allen Bradley
	Typ produktu Stycznik
	Napięcie cewki 24 V ac
	Liczba Biegunów 3
	Napięcie styku 525V ac
	Prąd zestyku 9A
	Seria 100S-C
	Moc znamionowa 7.5kW
	Typ montażu Panel
	Funkcja Sterowanie silnikiem, Odwracanie kierunku
	Konfiguracja w stanie normalnym 5 NO/3 NC
	Konfiguracja Stykó Dodatkowych Pomocniczych 2 NO/3 NC
	Liczba styków dodatkowych 5
	Typ złącza Śruba
	Minimalna temperatura robocza -25°C
	Prąd roboczy Ie 9A
	Zastosowanie stycznika Bezpośrednio na linii (DoL)
	Napięcie obwodu sterowania Uc 24 V ac
	Maksymalna temperatura robocza 60°C
	Normy/Zatwierdzenia CCC, CE, CSA, cULus, EAC, IEC, RoHS, UL
	Długość 81mm
	Głębokość 120mm
	Szerokość 45 mm
	Konfiguracja styków i przełączania 3P

Zwolniony

Kraj pochodzenia:: CH

Allen Bradley 3-biegunowy stycznik bezpieczeństwa, 24V AC Coil, 9A - 100S-C09KJ23C

Ten 3-stykowy stycznik z serii Allen Bradley firmy Rockwell Automation jest przeznaczony do zastosowań elektronicznych, w których wymagane jest dodatkowe bezpieczeństwo. It jest idealny do układów silnika, oświetlenia i pomp, ponieważ umożliwia łatwe włączanie i wyłączanie systemu. Rozwidloną pomocniczą jest pozłacana. Dzięki temu stan pozostaje niezmieniony podczas spawania elektrycznego pin, co czyni ten stycznik praktycznym dla systemów o niskim zużyciu energii. Urządzenie jest wyposażone w ekran zapobiegający obsłudze ręcznej, czerwone osłony kontaktowe służące do identyfikacji bezpieczeństwa oraz przezroczyste okienko umożliwiające sprawdzenie stanu systemu.

• Niewielkie wymiary: 81 (długość) x 45 (szerokość) x 119,5 mm (głębokość) • zakres temperatur pracy od -25°C do +60°C do użytku w trudnych warunkach • Konfiguracja w stanie normalnym 5NO (normalnie otwarte) i 3NC (normalnie zamknięte) do uniwersalnego zastosowania • Terminal śrubowy do szybkiej i prostej instalacji

Standardy i certyfikaty

• CE (Conformité Européenne) • UL (Undriters' laboratoriów) • CSA (Kanada Standards Association) • RINA (Registro Italiano Navale) • IEC 60947 (Międzynarodowa Komisja Elektrotechniczna) • EN 60947 (Europejska norma)

Jakie zabezpieczenia posiada ten stycznik?

Aby nadać priorytet bezpieczeństwu użytkownika, styczniki takie jak ten nie mogą zmieniać stanu, gdy spaw Power pin. Zostały one również zaprojektowane w taki sposób, aby ograniczyć niezamierzone dotykanie i nie można ich obsługiwać ręcznie, unikając możliwości stworzenia niebezpiecznego stanu dla systemu i jego środowiska.

100S-C, 3-stykowe styczniki bezpieczeństwa 2N/O i 3N/C.

Styczniki bezpieczeństwa zawarte w biuletynie 100S-C zapewniają mechanicznie połączone, dodatnie kontakty kierowane, wymagane w układach sprzężenia zwrotnego nowoczesnych zastosowań w zakresie bezpieczeństwa. Mechanicznie połączone N.C. Styki pomocnicze nie zmieniają stanu podczas zgrzewania styków elektrycznych. Ponadto pozłacane, bifurcowane styki pomocnicze idealnie nadają się do zastosowań o niskim poborze energii lub do sterowania obwodami sprzężenia zwrotnego z przyłączoną wieloma seriami N. C. Styki dodatkowe.

Styczniki nadmiarowe do izolowania silnika (ruch niebezpieczny)

Główne kontakty z pozytywnym przewodnikiem

Czerwone obudowy kontaktowe ułatwiają identyfikację jako urządzenia bezpieczeństwa

Pokrywa ochronna uniemożliwia ręczne sterowanie - okno umożliwia jednak widoczny stan WŁ/WYŁ

Stycznik bezpieczeństwa

Note

Wersje DC posiadają obwód zabezpieczający diodę
