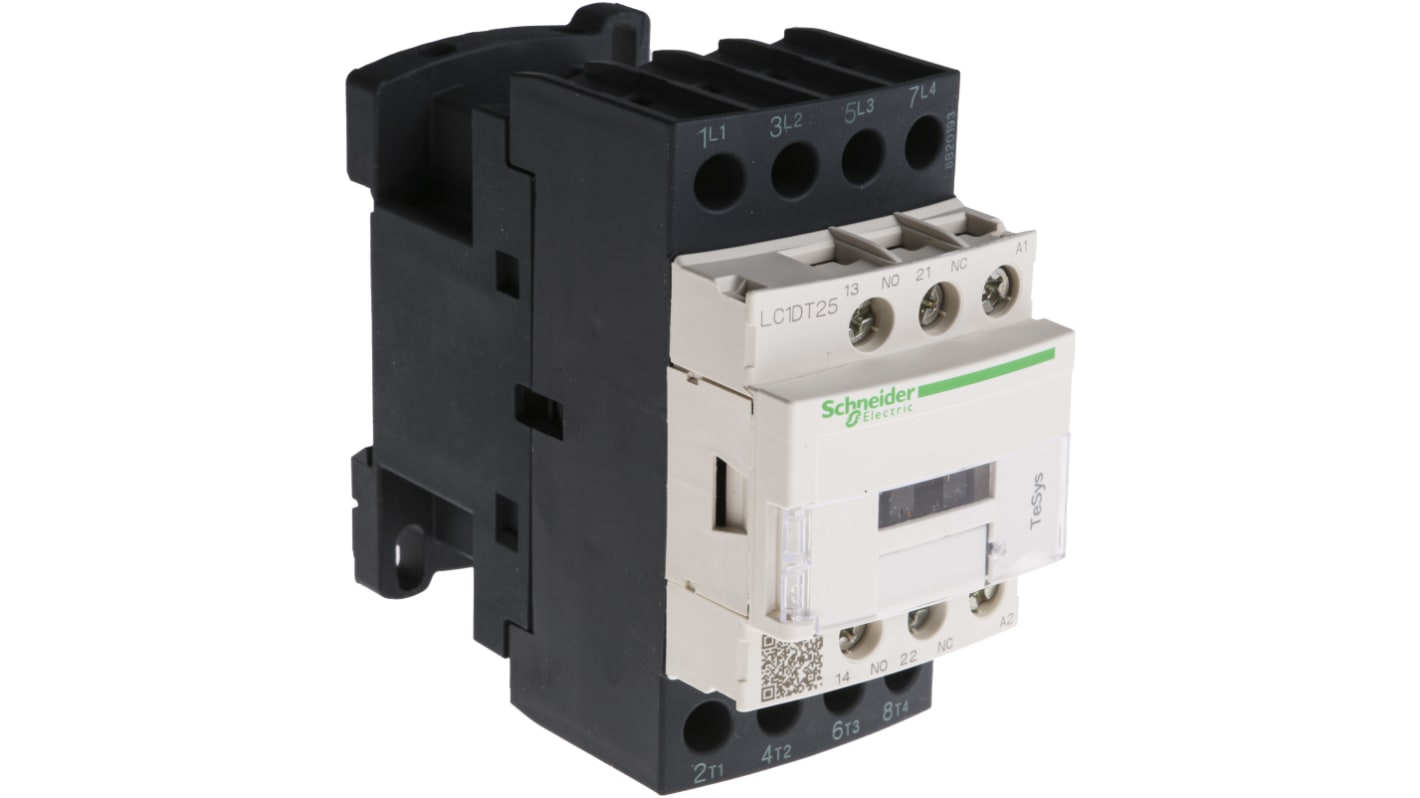

Stycznik 230 V ac Schneider Electric styki: 4 25 A 4NO Płyta, szyna Śruba LC1DT25P7

TeSys D Contators firmy Schneider Electric łączy dużą żywotność podzespołów mechanicznych i elektrycznych, zapewniając wysoki poziom niezawodności stycznika. Gama została zaprojektowana z myślą o integracji z układami sterowania i może służyć do tworzenia rozruszników silników dla każdego rodzaju zastosowań. Uczestnicy TeSys D oferują prostą konfigurację przy zachowaniu zgodności z międzynarodowymi standardami.

• Wbudowane styki pomocnicze dla dodatkowych funkcji przełączania
• Połączenia śrubowe: Zaciski IP20 zabezpieczone palcami z oznaczeniami na terminalu w Ameryce Północnej i na terminal międzynarodowym
• Może być zamontowany na panelu za pomocą śrub lub na szynie DIN
• Dwukierunkowy Peak ograniczający działanie eliminatora diod w celu zabezpieczenia cewki COIL
• Łatwo zainstalowane akcesoria
• Elastyczny obwód sterowania do wielu zastosowań

Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

• AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.


• AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

• Dodatkowe bloki kontaktowe z funkcją wycierania ząbkowanego
• Zamontowane z przodu bloki kontaktowe zewnętrznego elementu odpornego na kurz
• Pneumatyczne blokady opóźnienia czasowego
• Przemienniki przepięć
• Moduły interfejsu i liczniki elektroniczne
• Mechaniczne klocki blokujące

Tak, w gamie Tesys D zastosowano liniowe przesunięcie zapewniające podwójne zerwanie biegunów.

Włączanie i wyłączanie obwodów jest cynkiem z tym kontaktorem firmy Schneider Electric. Po włączeniu lub wyłączeniu wewnętrznej cewki elektrycznej otwiera lub zamyka styki, co powoduje włączenie lub wyłączenie maszyny. Czas otwarcia od 4 do 19 ms i czas zamykania od 12 do 22 ms oznacza, że możesz polegać na tym urządzeniu do szybkiego przełączania zasilania. Dzięki wbudowanym stykom pomocniczym, które śledzą położenie styków głównych, można zwiększyć moc tego stycznika w razie potrzeby.

• Montaż na szynie DIN umożliwiający montaż bez użycia narzędzi
• Rozpraszanie mocy na biegun wynoszące 1,56 W zapewnia energooszczędną pracę
• Zintegrowana osłona ochronna zapobiegająca porażeniom prądem elektrycznym

• Technologia medyczna
• Inżynieria elektryczna
• Systemy HVAC
• Elektrownie

Stycznik ten charakteryzuje się trwałością mechaniczną 15 Mcykli, dzięki czemu można mieć pewność, że będzie używany przez długi czas.

Dzięki maksymalnej prędkości roboczej 3600Cyc/H przy +60°C można go niezawodnie używać do przełączania obwodów w szybkich maszynach.

CSA C22.2 NR 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, IEC 60335-1.

LROS (rejestr wysyłkowy Lloyds), CSA, UL, GOST, DNV, CCC, GL, BV, RINA, UKCA.
